3. Speichersystem

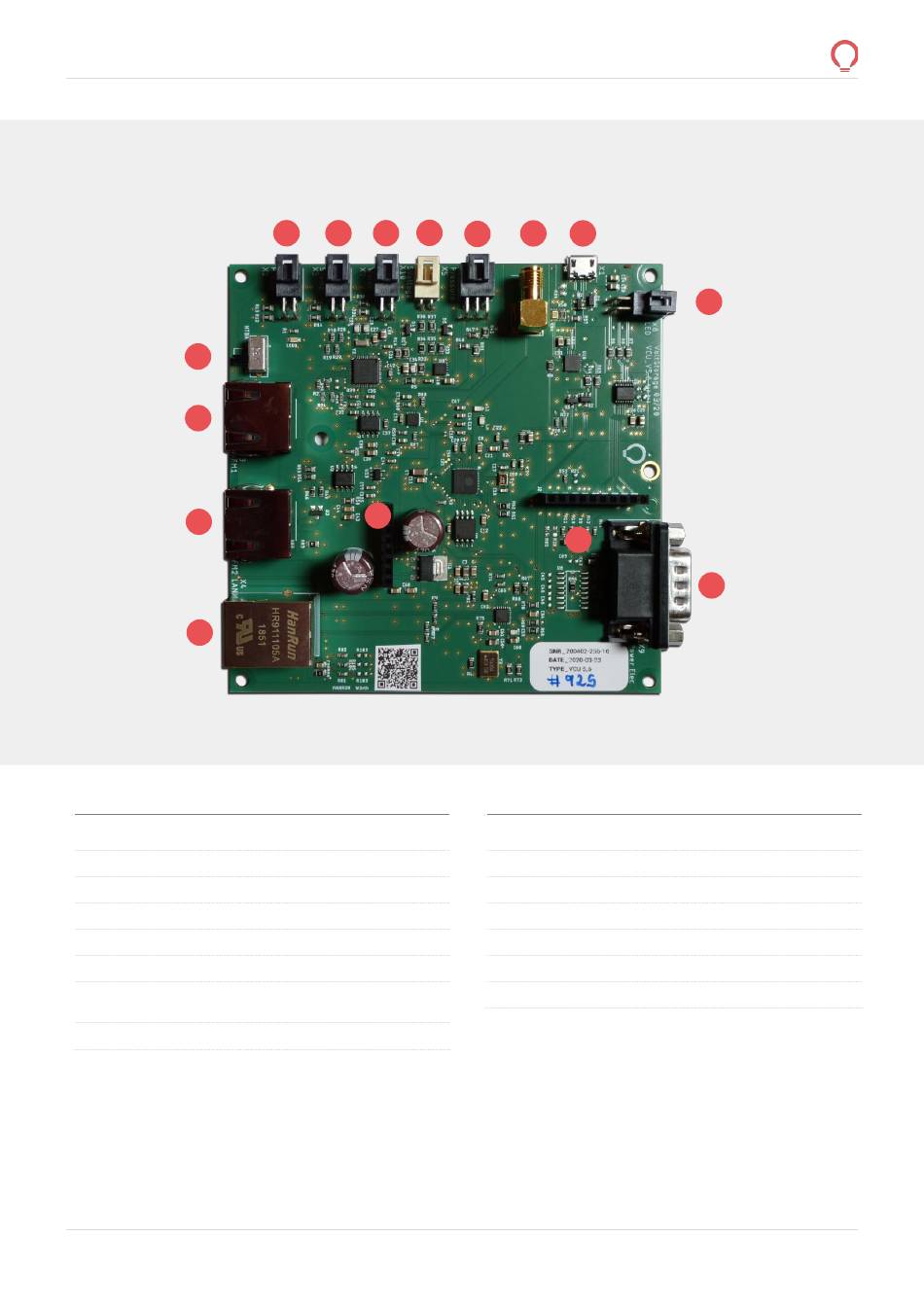

VoltStorage Control Unit (VCU)
8
9
10
11
Nummer Beschreibung
1 Status-LED
2
Micro-USB Anschluss
3 WiFi-Antenne
4 Drucksensor
5 Anschluss Spannungsmessung
6 Anschluss Flüssigkeitssensor
7a Anschluss Temperatursensor (Batteriestack +
Elektrolyttank)
7b Anschluss Temperatursensor (Pumpsystem)
Seite 13
7b 7a 6 5
14
3 2
4
12
Nummer Beschreibung
8 Schalter Abschlusswiderstand für kaskadiertes Sytem
9 Anschluss Energiemessgerät
10 Anschluss Mehrspeichersystem (Kaskadierung)
11 LAN-Anschluss
12 Power-Connector zur VPS
13 Anschluss für VVI
14 Signal-Connector zur VPS
