3. Speichersystem

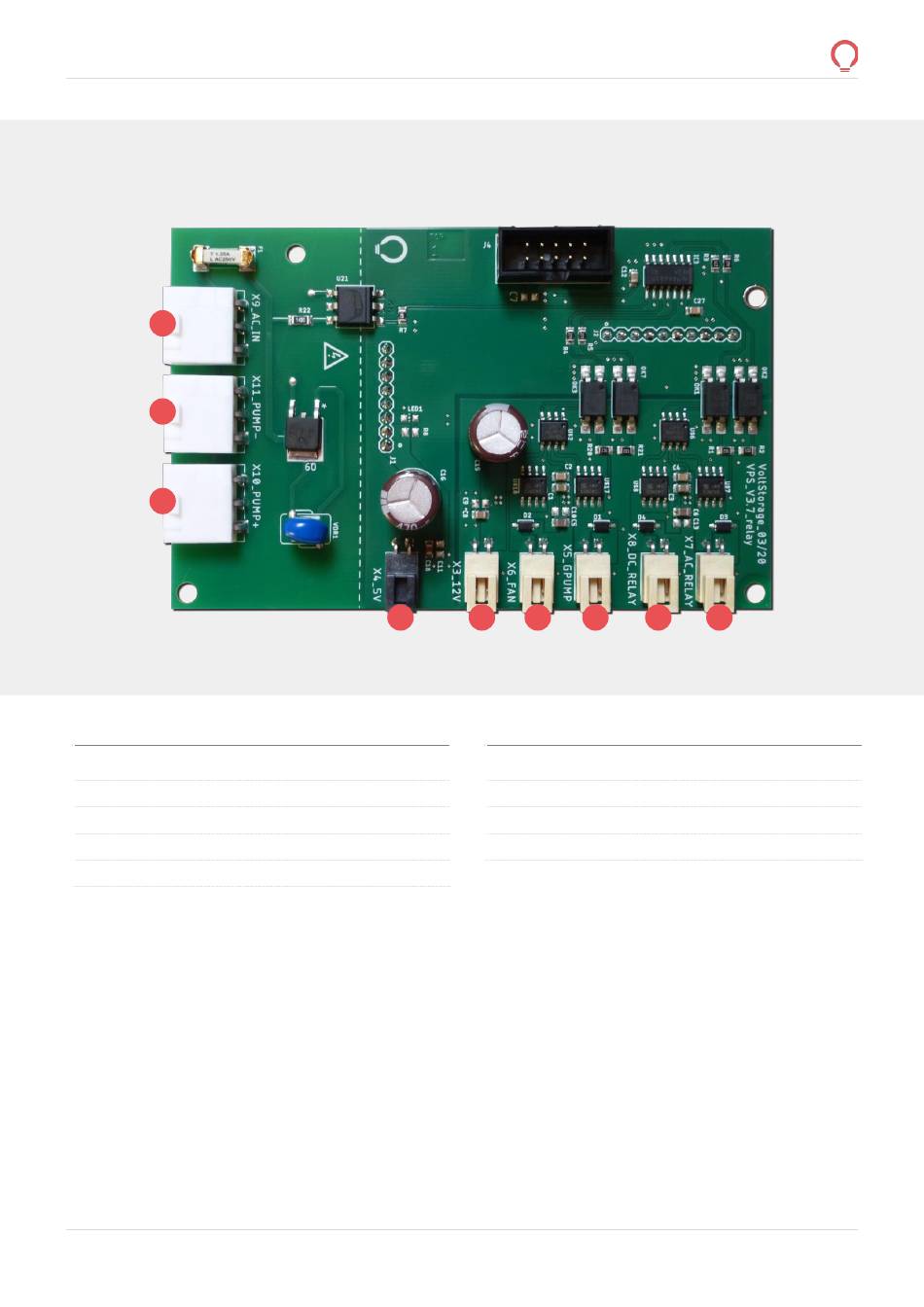

VoltStorage Power Supply (VPS)
9
8
7
Nummer Beschreibung
1 Ansteuerung Batterie-Wechselrichter
2 Außenlüfter
3 Rebalancing-Pumpe
4 Pumpenlüfter
5 12V Anschluss für Power Supply
Seite 14
6 5 4
Nummer Beschreibung
6 5V Anschluss für Power Supply
7 Nicht belegt
8 Anschluss AC-Pumpen
9 Netzanschluss 230V (AC)
