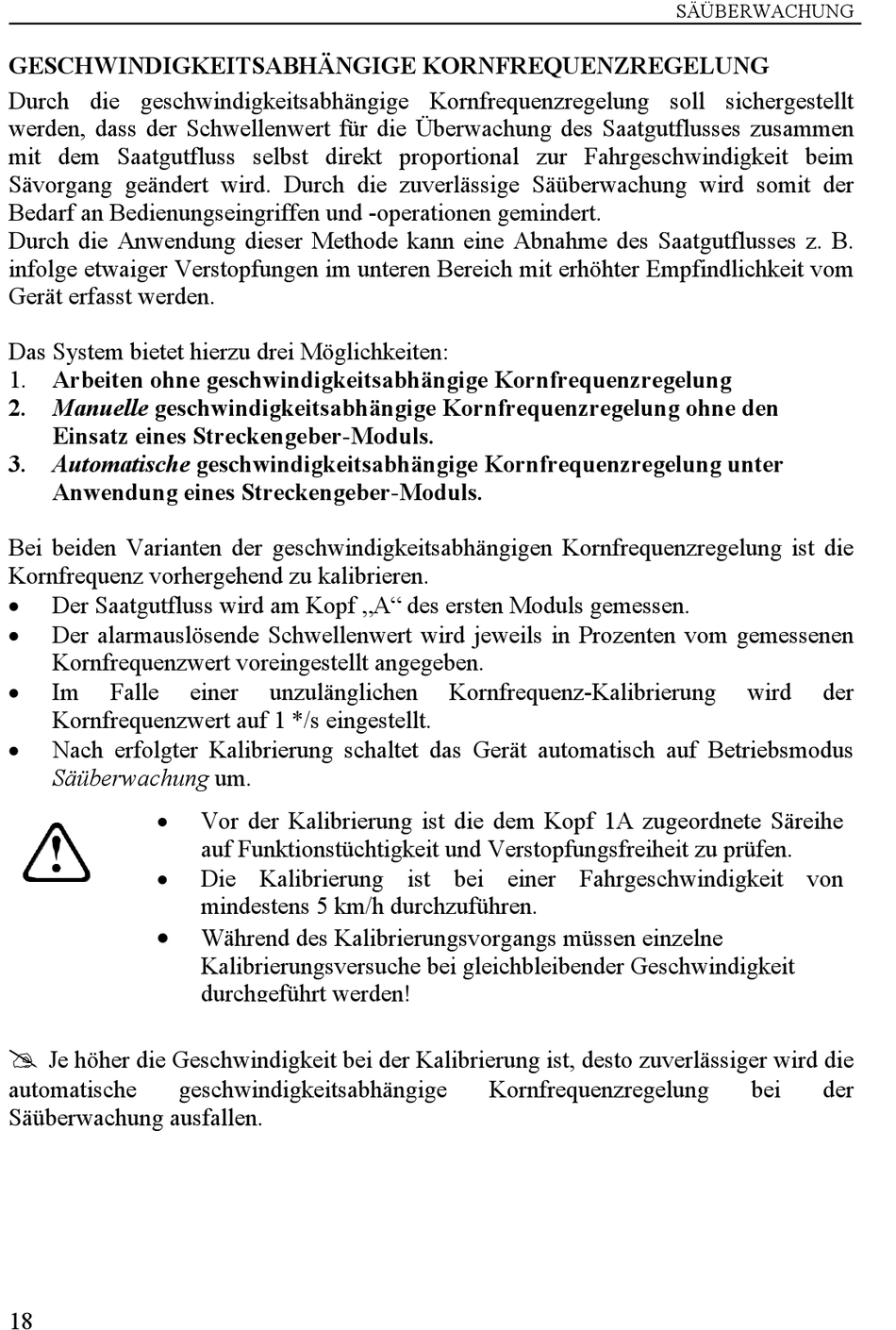

GESCHWINDIGKEITSABHÄNGIGE KORNFREQUENZREGELUNG
Durch die geschwindigkeitsabhängige Kornfrequenzregelung soll sichergestellt
werden, dass der Schwellenwert für die Überwachung des Saatgutflusses zusammen
mit dem Saatgutfluss selbst direkt proportional zur Fahrgeschwindigkeit beim
Sävorgang geändert wird. Durch die zuverlässige Säüberwachung wird somit der
Bedarf an Bedienungseingriffen und -operationen gemindert.
Durch die Anwendung dieser Methode kann eine Abnahme des Saatgutflusses z. B.
infolge etwaiger Verstopfungen im unteren Bereich mit erhöhter Empfindlichkeit vom
Gerät erfasst werden.
Das System bietet hierzu drei Möglichkeiten:
1. Arbeiten ohne geschwindigkeitsabhängige Kornfrequenzregelung
2. Manuelle geschwindigkeitsabhängige Kornfrequenzregelung ohne den
Einsatz eines Streckengeber-Moduls.
3. Automatische geschwindigkeitsabhängige Kornfrequenzregelung unter
Anwendung eines Streckengeber-Moduls.
Bei beiden Varianten der geschwindigkeitsabhängigen Kornfrequenzregelung ist die
Kornfrequenz vorhergehend zu kalibrieren.
•
Der Saatgutfluss wird am Kopf „A" des ersten Moduls gemessen.
•
Der alarmauslösende Schwellenwert wird jeweils in Prozenten vom gemessenen
Kornfrequenzwert voreingestellt angegeben.
•
Im
Falle
Kornfrequenzwert auf 1 */s eingestellt.
•
Nach erfolgter Kalibrierung schaltet das Gerät automatisch auf Betriebsmodus
Säüberwachung um.
•
•
•
@
Je höher die Geschwindigkeit bei der Kalibrierung ist, desto zuverlässiger wird die
automatische
Säüberwachung ausfallen.
18
einer
unzulänglichen
Vor der Kalibrierung ist die dem Kopf 1A zugeordnete Säreihe
auf Funktionstüchtigkeit und Verstopfungsfreiheit zu prüfen.
Die Kalibrierung ist bei einer Fahrgeschwindigkeit von
mindestens 5 km/h durchzuführen.
Während des Kalibrierungsvorgangs müssen einzelne
Kalibrierungsversuche bei gleichbleibender Geschwindigkeit
durchgeführt werden!
geschwindigkeitsabhängige
Kornfrequenz-Kalibrierung
Kornfrequenzregelung
SÄÜBERWACHUNG
wird
der
bei
der
