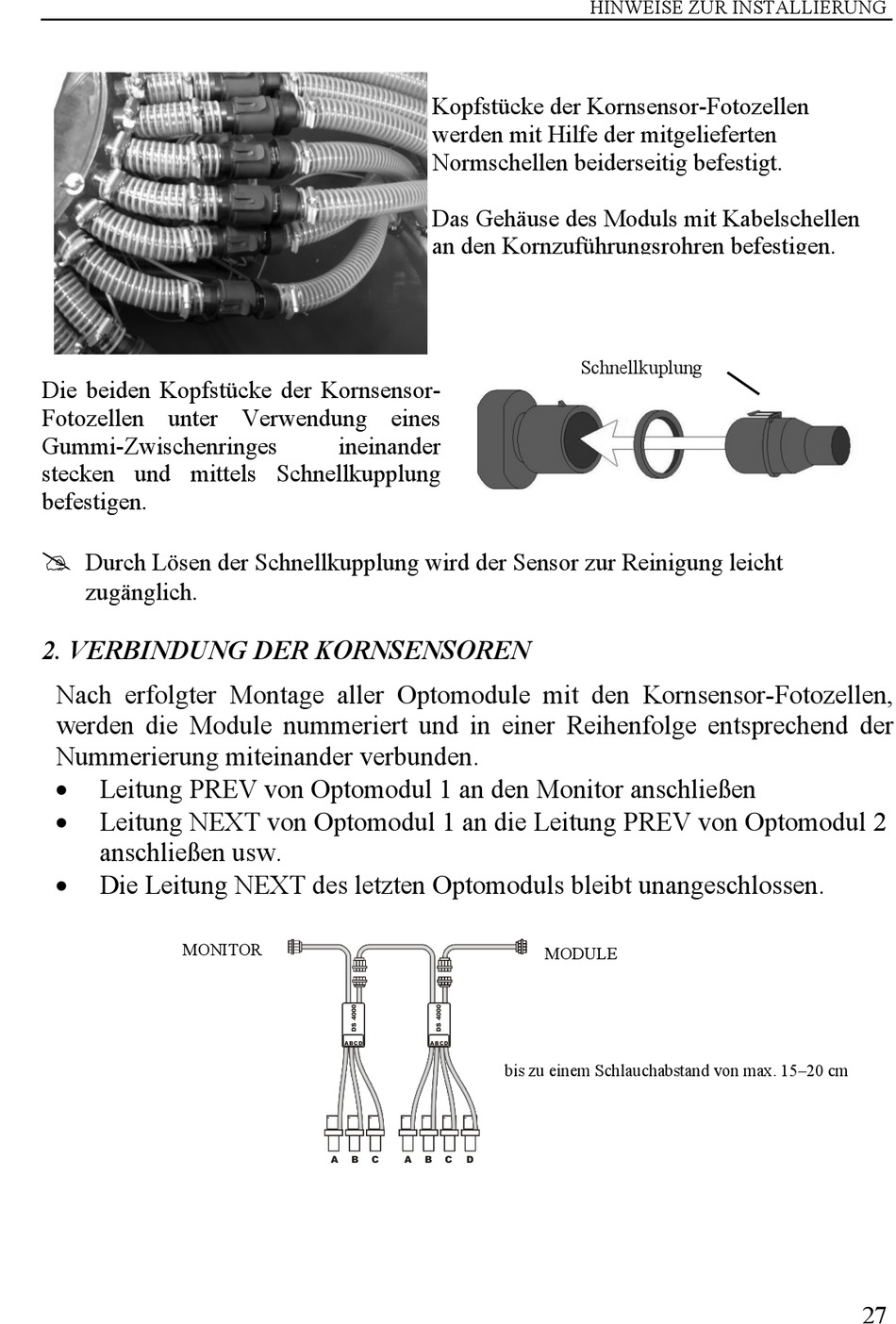

Die beiden Kopfstücke der Kornsensor-
Fotozellen unter Verwendung eines
Gummi-Zwischenringes
stecken und mittels Schnellkupplung
befestigen.
@
Durch Lösen der Schnellkupplung wird der Sensor zur Reinigung leicht
zugänglich.

2. VERBINDUNG DER KORNSENSOREN

Nach erfolgter Montage aller Optomodule mit den Kornsensor-Fotozellen,
werden die Module nummeriert und in einer Reihenfolge entsprechend der
Nummerierung miteinander verbunden.
•
Leitung PREV von Optomodul 1 an den Monitor anschließen
•
Leitung NEXT von Optomodul 1 an die Leitung PREV von Optomodul 2
anschließen usw.
•
Die Leitung NEXT des letzten Optomoduls bleibt unangeschlossen.
MONITOR
Kopfstücke der Kornsensor-Fotozellen
werden mit Hilfe der mitgelieferten
Normschellen beiderseitig befestigt.
Das Gehäuse des Moduls mit Kabelschellen
an den Kornzuführungsrohren befestigen.
ineinander
A B C D A B C D
A B C A B C D
HINWEISE ZUR INSTALLIERUNG
Schnellkuplung
MODULE
bis zu einem Schlauchabstand von max. 15–20 cm
27
