RO
3b. Baza pedalei din stânga (5L) montați-o pe angrenaj (22) folosind pistonul bazei pentru pedale
din stânga (38L), șaibele de cursă (62), șaibele arcuite (41) și piulița din nailon din stânga (42L).
În această etapă, nu strângeți elementele instalate până la maximum.
3c. Montați brațul din stânga a mânerului (6L) la baza pedalei din stânga (5L) folosind șuruburi
hexagonale (30), șaibe plate (31) și piulițe (32). Montați piulițele (23) (57) pe partea superioară și
inferioară a brațului mânerului și piulițele (43) pe partea din spate a bazei pedalei din stânga (5L)
pentru a masca șuruburile de montare.
3d. Realizând activitățile 3a, 3b și 3c montați brațul drept al mânerului(6R) și baza pentru pedala
din dreapta (5R).
3e. Montați pedala din stânga și dreapta (10L/R) la baza pentru pedale (5L/R) folosind șuruburile
hexagonale (33), șaibele plate (34) și piulițele (35).
3f. Strângeți foarte bine toate elementele.
ATENȚIE! Rotiți tijă bază pentru pedale din stânga în sens invers acelor de ceasornic. Rotiți tijă
bază pentru pedale din dreapta în sensul acelor de ceasornic.
ATENȚIE! Bază pentru pedale din dreapta și stânga sunt marcate cu "R" pentru dreapta și "L"
pentru stânga.

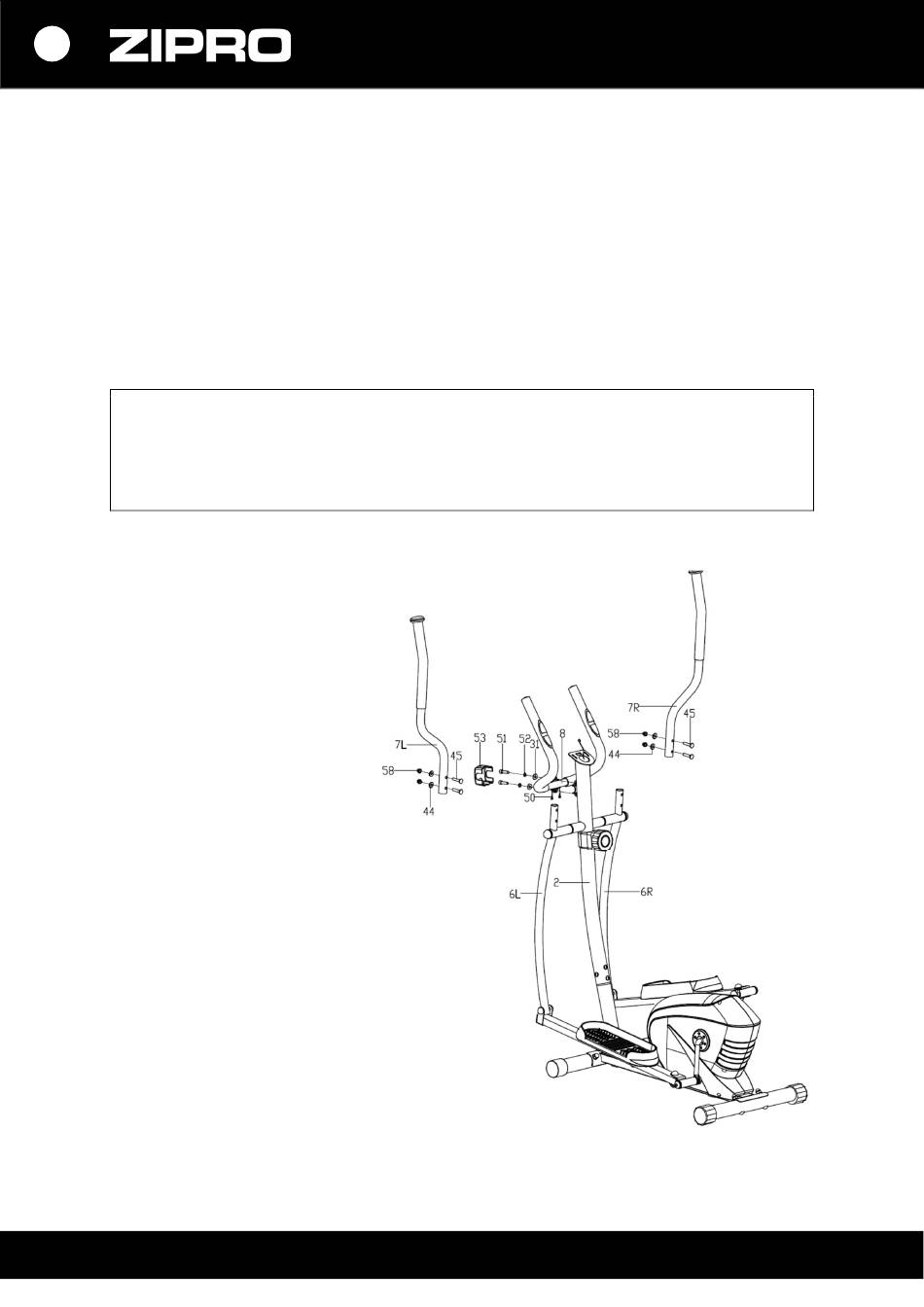

4. Montați ghidonul
Introduceți cablul de măsurare
aplusului (50) prin tija ghidonului
(2) și prin gaura suportului pentru
computer.
Montați ghidonul (8) pe tija frontală
(2) folosind șuruburi hexagonale
(51), șaibe plate (31) și șaibe arcuite
(52). Montați elementul de
protecție al ghidonului (53).
Mânerul din stânga și dreapta
(7L/R)trebuie fixat pe brațul
mânerului din stânga și din dreapta
(6 L/R) folosind șuruburi (45), șaibe
arcuite (44) și piulițe (58).
