Lassen Sie die Batterie von einer Fach-
werkstatt überprüfen.

Ladevorgang starten

1. Wählen Sie durch wiederholtes
Drücken der Taste „Mode" (2) den
gewünschten Lademodus 6 V, 12 V
oder 24 V aus.
2. Der Ladevorgang beginnt automa-
tisch.
Hinweis:
Wählen Sie bei Temperaturen unter
0 °C zusätzlich den
Haben Sie einen falschen Lademodus
gewählt, erscheint die Fehleranzeige
(Err). In diesem Fall, das Ladegerät aus-
stecken und von der Batterie trennen,
kurz warten und wieder einstecken.
Hinweis:
•
Während des Ladevorgangs blinken
die Blöcke innerhalb des Batteriesym-
bols in Abhängigkeit vom Ladezu-
stand.
•
Bei voller Batterie leuchten alle Blö-
cke im Batteriesymbol.
•
Zusätzlich wird die aktuelle Batterie-
spannung im Display angezeigt.
•
Wenn die Batterie vollgeladen ist,
schaltet das Ladegerät auf Erhal-
tungsladung um den Ladezustand zu
erhalten und die Batterie vor Überla-
dung zu schützen.

Displaybeleuchtung

Drücken Sie die Taste „Mode" (2).
Die Displaybeleuchtung wird während
des Ladevorgang nach ca. 30 Sekun-
den automatisch abgeschaltet. Durch
betätigen der Mode Taste können Sie
die Displaybeleuchtung jederzeit erneut
für ca. 30 Sekunden aktivieren.
Stromversorgungs-Modus
1. Schließen Sie das Ladegerät wie
im Abschnitt „Gerät anschließen"
beschrieben an.
2. Um den Stromversorgungs-Modus
zu aktivieren, halten Sie die Taste
„Mode (2) für 5 Sekunden gedrückt.
Im Display erscheit das
Das Ladegerät versorgt die elektroni-
schen Systeme Ihres Fahrzeugs weiter
mit Spannung, auch wenn die Batterie
vom Fahrzeug getrennt wird.
-Modus.
-Symbol.
Battery Charger BC240, BC260, BC280
3. Um den Stromversorgungsmodus
zu verlassen, halten Sie die Taste
„Mode" (2) für 5 Sekunden gedrückt.
Ladevorgang beenden und
Ladegerät trennen
1. Ziehen Sie immer zuerst den
Netzstecker aus der 230 V-Wechsel-
stromsteckdose.
2. Trennen Sie das schwarze (-) Polan-
schlusskabel vom negativen Pol der
Batterie ab.
3. Trennen Sie das rote (+) Polan-
schlusskabel vom positiven Pol der
Batterie ab.

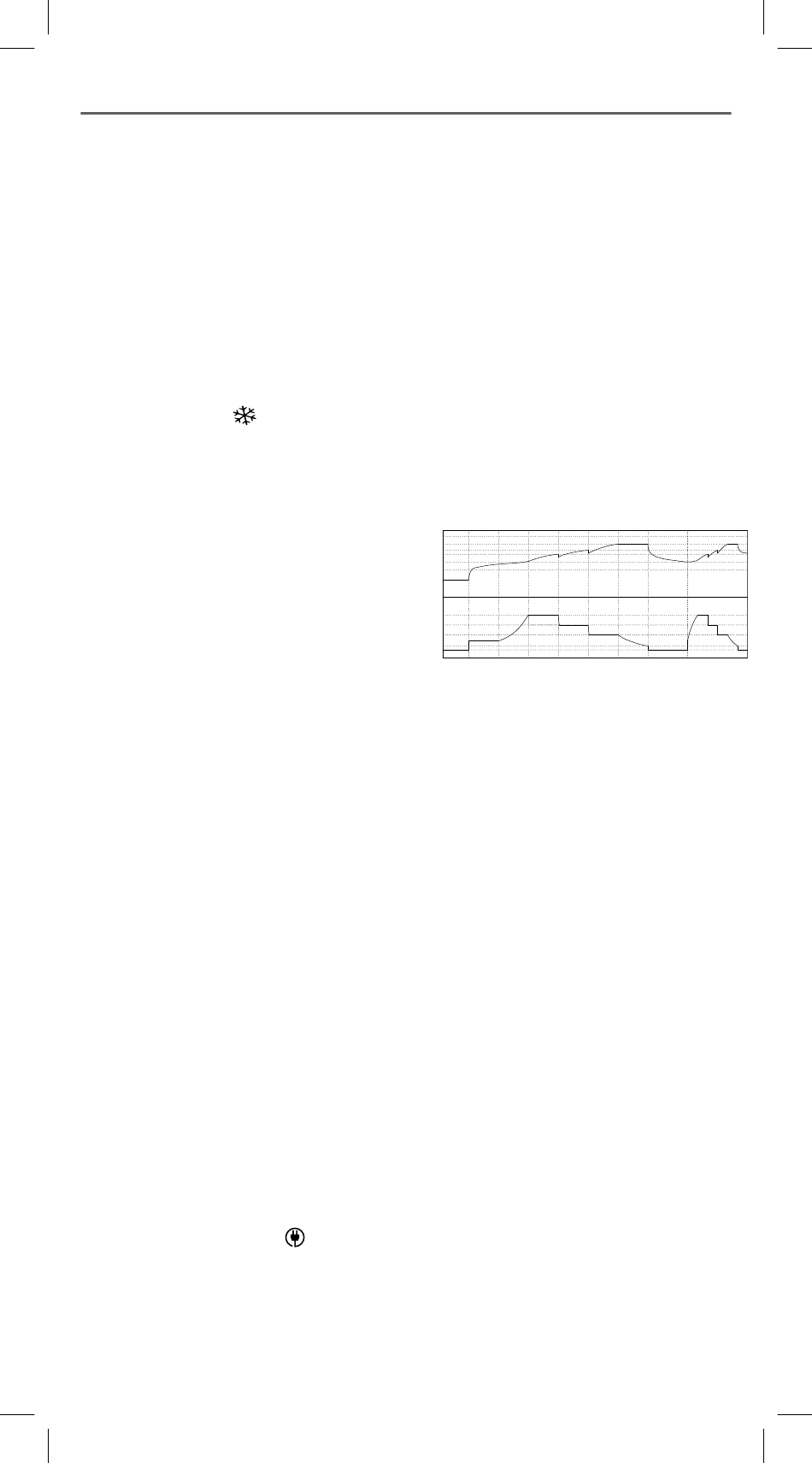

Ladephasen
V
A
1 2 3 4
Das Prinzip des Ladevorgangs wird aus-
gehend von einer 12 V-Batterie erklärt.
Schritt 1: Zustandsprüfung
Das Ladegerät prüft den Batteriezu-
stand und berechnet die benötigten
Ladeparameter.
Schritt 2: Vorladung
Die Batterie wird mit geringem La-
destrom schonend geladen, um die
Batterie in einen ladefähigen Zustand
zurückzubringen.
Schritt 3: Softstart
Die Batterie wird mit geringem Lade-
strom schonend geladen.
Schritt 4: Hauptladung mit
konstantem Strom
Die Batterie wird mit konstantem Lade-
strom schnell und sicher geladen.
Schritt 5: Hauptladung mit
konstanter Spannung
Die Batterie wird bei konstanter
Ladeschlussspannung geladen bis kein
Ladestrom mehr fließt.
DE
5 6 7
