Standardkonfiguration Und Anschluss - Marantz AV7703 Bedienungsanleitung

Inhalt Anschlüsse

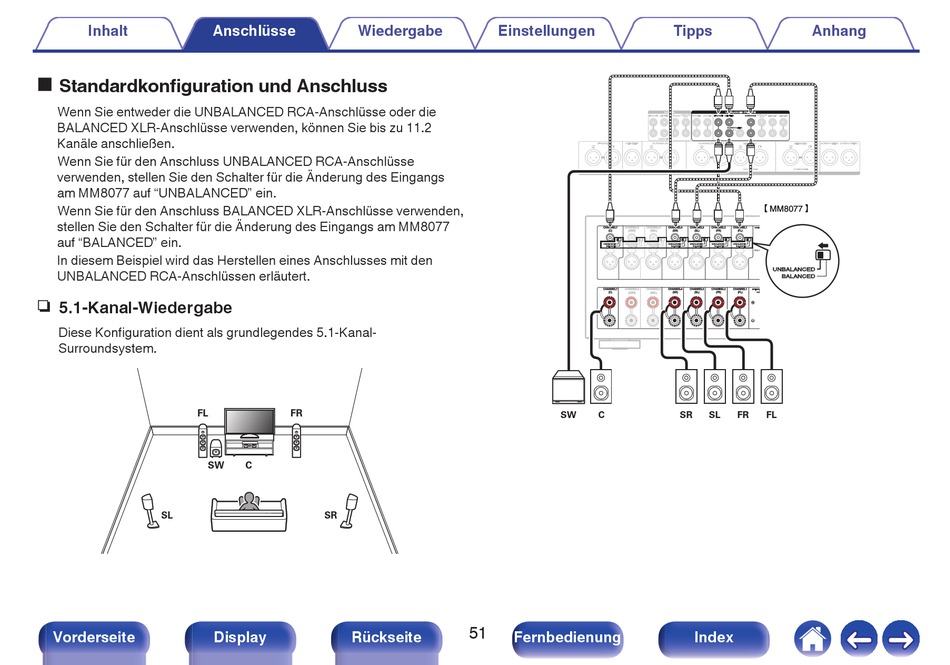

o Standardkonfiguration und Anschluss
Wenn Sie entweder die UNBALANCED RCA-Anschlüsse oder die
BALANCED XLR-Anschlüsse verwenden, können Sie bis zu 11.2
Kanäle anschließen.
Wenn Sie für den Anschluss UNBALANCED RCA-Anschlüsse
verwenden, stellen Sie den Schalter für die Änderung des Eingangs
am MM8077 auf "UNBALANCED" ein.
Wenn Sie für den Anschluss BALANCED XLR-Anschlüsse verwenden,
stellen Sie den Schalter für die Änderung des Eingangs am MM8077
auf "BALANCED" ein.
In diesem Beispiel wird das Herstellen eines Anschlusses mit den
UNBALANCED RCA-Anschlüssen erläutert.
n 5.1-Kanal-Wiedergabe
Diese Konfiguration dient als grundlegendes 5.1-Kanal-
Surroundsystem.
FL
SW
SL
Vorderseite Display
Wiedergabe
FR
C
SR
Rückseite
Einstellungen
CHANNEL7 CHANNEL6 CHANNEL5
(C) (SBR)
CHANNEL7 CHANNEL6 CHANNEL5
(C) (SBR)
SW C
51
Fernbedienung
Tipps Anhang
【 MM8077 】
CHANNEL4 CHANNEL3 CHANNEL2 CHANNEL1
(SBL) (SR) (SL) (FR) (FL)
UNBALANCED UNBALANCED
BALANCED BALANCED
CHANNEL4 CHANNEL3 CHANNEL2 CHANNEL1
(SBL) (SR) (SL) (FR) (FL)
SR SL FR FL
Index
