Inhaltszusammenfassung für Marantz AMP 10

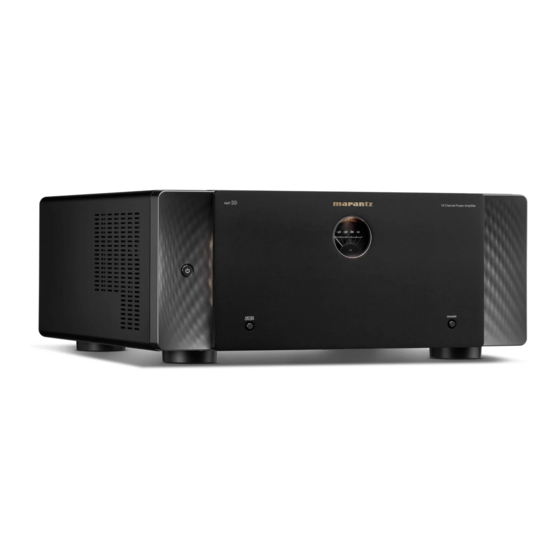

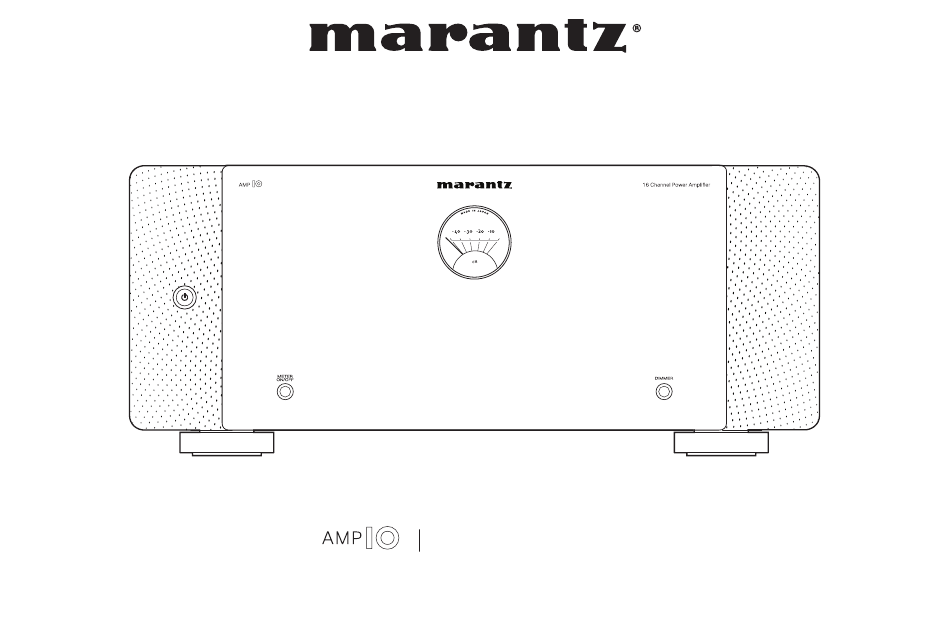

- Seite 1 Leistungsverstärker Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Lautsprecher Leistungsfähigkeit Vorverstärker Bezeichnung und Funktionen der Teile Beispiel für eine Anschlussvariante Vorderseite Anschließen eines Vorverstärkers Rückseite Beispiel der Anschlüsse beim Vorverstärker Marantz AV 10 Bi-Amp-Anschluss BTL-Verbindung Anschließen eines externen Steuerungsgerätes AMP CONTROL-Buchsen REMOTE CONTROL-Anschlüsse FLASHER IN-Buchse DC CONTROL-Buchsen Einstellen der automatischen Standby-Funktion... - Seite 3 Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Wiedergabe Tipps Grundfunktionen Fehlersuche Stromversorgung einschalten Das Gerät lässt sich nicht einschalten oder schaltet sich ab Umschalten in den Standby-Modus Es ist kein Ton zu hören Ein- oder Ausschalten der Anzeige des Pegelmessers Anhang Ändern der Helligkeit der Beleuchtung Erklärung der Fachausdrücke...
-
Seite 4: Zubehör
Tipps Anhang Technische Daten Vielen Dank für den Kauf dieses Marantz-Produkts. Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf. -
Seite 5: Merkmale
Amplitude zu erzielen. gewährleistet wird, einschließlich eines MELF-Widerstands für hohe Audioqualität und eines Elektrolytkondensators. AMP CONTROL-Funktion Wenn Sie dieses Gerät über das mitgelieferte Kabel an einen Marantz Doppelwandiges Gehäuse AV 10 Vorverstärker mit AMP CONTROL-Buchse anschließen, können Hochwertig gefertigte Messing-Lautsprecherbuchsen Sie beide Geräte gleichzeitig steuern, z. -
Seite 6: Bezeichnung Und Funktionen Der Teile
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Bezeichnung und Funktionen der Teile Vorderseite Weitere Informationen hierzu finden Sie auf der nächsten Seite. Vorderseite Rückseite Index... - Seite 7 Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten C METER ON/OFF-Taste Schaltet die Anzeige und die Beleuchtung des Pegelmessers ein oder aus. (v S. 29) D Pegelmesser Zeigt den Pegel des über Kanal 1 eingegebenen Signals an. Dies kann durch Drücken auf METER ON/OFF ausgeschaltet werden. E Überlastschutzanzeige Blinkt, wenn der Überlastschutz aktiviert wurde.
-
Seite 8: Rückseite
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Rückseite Weitere Informationen hierzu finden Sie auf der nächsten Seite. Vorderseite Rückseite Index... - Seite 9 Gerät nach 15 Minuten ohne Eingangssignal und ohne Bedienung automatisch in den Standby-Modus. (v S. 25) G AMP CONTROL-Buchsen Verwenden Sie diese zum Anschließen an einen Marantz- Vorverstärker mit AMP CONTROL-Buchsen. Dies ermöglicht die gleichzeitige Bedienung dieses Geräts und des Vorverstärkers, wie z.
- Seite 10 Ermöglicht den Anschluss eines handelsüblichen (separat erhältlichen) IR-Verstärkers. (v S. 22) J REMOTE CONTROL-Buchsen Ermöglichen den Anschluss eines Marantz-Produkts, das mit REMOTE CONTROL-Anschlüssen ausgestattet ist. Verwenden Sie diese, wenn Sie dieses Gerät mit einer Fernbedienung bedienen möchten. (v S. 21) Vorderseite Rückseite...
- Seite 11 Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten o Inhalt o Anschlusskabel Legen Sie sich die für die anzuschließenden Geräte erforderlichen Vorbereitungen Kabel bereit. Beispiel für eine Anschlussvariante Anschließen eines Vorverstärkers Lautsprecherkabel Anschließen eines externen Steuerungsgerätes Einstellen der automatischen Standby-Funktion Anschluss des Netzkabels Audiokabel HINWEIS XLR-Kabel...
-
Seite 12: Vorbereitungen
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Vorbereitungen Lautsprecher o Anschließen der Lautsprecherkabel Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in typischen Szenarien. Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal HINWEIS sowie die Ausrichtung + (rot) und –... - Seite 13 Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Drehen Sie den Lautsprecheranschluss gegen den Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um Uhrzeigersinn, um ihn zu lösen. ihn festzuziehen. Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn der Isolierung in den Lautsprecheranschluss ein. 0 Der Schraubenschlüssel für die Lautsprecheranschlüsse enthält einen eingebauten Magneten, mit dem er an der Rückseite befestigt werden kann.
-
Seite 14: Vorverstärker
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Vorverstärker Schließen Sie ein Ende des Kabels an die Eingangsanschlüsse des GAnschlussanordnung beim XLR-AnschlussH Geräts und das andere Ende an die Ausgangsanschlüsse des Vorverstärkers (separat erhältlich) an. Dieses Gerät verfügt über UNBALANCED RCA-Anschlüsse und BALANCED XLR-Anschlüsse. -
Seite 15: Beispiel Für Eine Anschlussvariante
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Beispiel für eine Anschlussvariante [Beispiel 1] AV10 Dieses Gerät 7.1-Kanal-Verbindung SBL SBR Dieses Gerät [Beispiel 2] AV10 SBL SBR 15.2-Kanal-Verbindung FWL FWR FHL RHL RHR TML TMR 17.4-Kanal-Verbindung SBL SBR [Beispiel 3] AV10 Dieses Gerät Dieses Gerät FWL FWR FHL... -
Seite 16: Anschließen Eines Vorverstärkers
Anhang Technische Daten Anschließen eines Vorverstärkers Beispiel der Anschlüsse beim Vorverstärker Marantz AV 10 o Anschließen des UNBALANCED RCA PRE OUT-Anschlusses Wenn Sie die UNBALANCED RCA-Anschlüsse verwenden, stellen Sie den RCA/XLR INPUT-Auswahlknopf auf “RCA”. Stellen Sie den NORMAL/BI- AMP/BTL-Auswahlknopf auf “NORMAL”. - Seite 17 Anschließen des BALANCED XLR PRE OUT-Anschlusses Wenn Sie die BALANCED XLR-Anschlüsse verwenden, stellen Sie den RCA/XLR INPUT-Auswahlknopf dieses Geräts auf “XLR”. Stellen Sie den NORMAL/BI-AMP/BTL-Auswahlknopf auf “NORMAL”. Marantz AV10 HINWEIS 0 Achten Sie darauf, die Einstellungen für den RCA/XLR INPUT-Auswahlknopf und den NORMAL/BI-AMP/BTL- Auswahlknopf vorzunehmen, bevor Sie das Gerät...
-
Seite 18: Bi-Amp-Anschluss
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Bi-Amp-Anschluss Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. -
Seite 19: Btl-Verbindung
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten BTL-Verbindung Bei einer BTL-Verbindung werden zwei Kanäle zum Betreiben eines Lautsprechers verwendet. Zwei Leistungsverstärker werden verwendet, um gegenphasige Signale aus einem Eingangssignal auszugeben und eine leistungsstarke Audiowiedergabe zu erreichen. Beispiel: Verwendung der Kanäle 1 und 2 für eine BTL-Verbindung Eingabe in den ungeraden Kanal (Kanal 1). -
Seite 20: Anschließen Eines Externen Steuerungsgerätes
Technische Daten Anschließen eines externen Steuerungsgerätes AMP CONTROL-Buchsen Sie können dieses Gerät über das mitgelieferte Steuerungskabel an einen Marantz AV 10 Vorverstärker mit einer AMP CONTROL-Buchse [Beispiel] AV10 anschließen und die folgenden Bedienvorgänge für beide Geräte gleichzeitig durchführen. Wenn der Vorverstärker eingeschaltet oder in den Standby-Modus versetzt wird, wird auch das Gerät eingeschaltet oder in den Standby-... -
Seite 21: Remote Control-Anschlüsse
Tipps Anhang Technische Daten REMOTE CONTROL-Anschlüsse Wenn Sie einen Marantz AV 10 Vorverstärker anschließen, können Sie die [Beispiel] AV10 Stromversorgung dieses Geräts zusammen mit der Stromversorgung des AV 10 auf ON/STANDBY schalten. Weitere Informationen finden Sie in der Bedienungsanleitung des AV 10. -
Seite 22: Flasher In-Buchse
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten FLASHER IN-Buchse Wenn ein handelsüblicher (separat erhältlicher) IR-Verstärker an die FLASHER IN-Buchse dieses Geräts angeschlossen wird, können Fernbedienungsvorgänge auch dann ausgeführt werden, wenn dieses Gerät an einem Ort installiert ist, an dem das Fernbedienungssignal möglicherweise nicht ankommt, z. -
Seite 23: Dc Control-Buchsen
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten DC CONTROL-Buchsen o DC CONTROL OUT-Buchse Wenn ein Gerät mit DC CONTROL IN-Buchsen angeschlossen ist, lässt sich die Einschalt-/Standby-Funktion des jeweiligen Geräts über dieses Gerät durch die Gerätekopplung betätigen. Über die DC CONTROL OUT-Buchse kann ein elektrisches Signal mit maximal 12 V DC /150 mA zur Verfügung gestellt werden. Mit 12 V DC/150 mA trigger-kompatibles Gerät HINWEIS 0 Verwenden Sie für den Anschluss an die DC OUT-Buchsen ein Monokabel mit Mini-Stecker. - Seite 24 Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten o DC CONTROL IN-Buchse [Beispiel] AV10 Wird verwendet, wenn Sie ein Gerät mit einer DC CONTROL OUT- Buchse an dieses Gerät anschließen und die Stromversorgung ON/ STANDBY des angeschlossenen Geräts mit der Stromversorgung ON/ STANDBY dieses Geräts verknüpfen.
-
Seite 25: Einstellen Der Automatischen Standby-Funktion
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Einstellen der automatischen Standby-Funktion Wenn die automatische Standby-Funktion auf “ON” eingestellt ist, wechselt dieses Gerät nach 15 Minuten ohne Eingangssignal und ohne Bedienung automatisch in den Standby-Modus. Um die automatische Standby-Funktion zu verwenden, stellen Sie den AUTO STANDBY-Auswahlknopf auf “ON”. -
Seite 26: Anschluss Des Netzkabels
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Anschluss des Netzkabels Wenn alle Anschlüsse hergestellt wurden, schließen Sie den Netzstecker an die Steckdose an. Netzkabel (im Lieferumfang enthalten) Zur Haushaltssteckdose (230 V Wechselstrom, 50/60 Hz) Vorderseite Rückseite Index... -
Seite 27: Praktische Funktionen
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten o Inhalt Grundfunktionen Stromversorgung einschalten Umschalten in den Standby-Modus Praktische Funktionen Ausschalten der Anzeige des Pegelmessers Ändern der Helligkeit der Beleuchtung Vorderseite Rückseite Index... -
Seite 28: Grundfunktionen
Netzstecker so positioniert ist, dass er jederzeit herausgezogen werden kann. 0 Sie können dieses Gerät über das mitgelieferte Kabel an einen Marantz AV 10 Vorverstärker mit einer AMP CONTROL-Buchse anschließen und Bedienvorgänge für beide Geräte gleichzeitig durchführen, z. B. die Geräte ein- oder ausschalten. -
Seite 29: Wiedergabe
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Ein- oder Ausschalten der Anzeige des Pegelmessers Wenn dieses Gerät eingeschaltet ist, leuchtet die Hintergrundbeleuchtung und der Pegel wird entsprechend dem Signaleingang von Kanal 1 angezeigt. Die Anzeige des Pegelmessers kann ausgeschaltet werden, wenn Sie Dunkelheit benötigen, z. B. wenn Sie schlafen. Die Werkseinstellung lautet “Ein”. -
Seite 30: Ändern Der Helligkeit Der Beleuchtung
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Ändern der Helligkeit der Beleuchtung Die Helligkeit der Beleuchtung kann in vier Stufen eingestellt werden. Wenn Sie die Beleuchtung ausschalten, wird das Rauschen, das die Wiedergabe beeinträchtigen könnte, reduziert und eine hohe Audioqualität erreicht. Die Werkseinstellung ist die hellste Beleuchtungsstufe. -
Seite 31: Fehlersuche
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Fehlersuche Überprüfen Sie beim Auftreten einer Störung zunächst die nachfolgend aufgeführten Punkte: 1. Wurden die Anschlüsse richtig vorgenommen? 2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben? 3. Funktionieren die anderen Komponenten ordnungsgemäß? Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie die entsprechenden Symptome in diesem Abschnitt. -
Seite 32: Das Gerät Lässt Sich Nicht Einschalten Oder Schaltet Sich Ab
Der Überlastschutz wurde aktiviert. Ziehen Sie in diesem Fall den Netzstecker aus der Steckdose, überprüfen Sie erneut die Installationsbedingungen dieses Geräts und überprüfen Sie die Lautsprecherkabelverbindungen. Wenn beim erneuten Einschalten des Geräts dieselbe Situation auftritt, wenden Sie sich an das Marantz-Kundendienstzentrum. Vorderseite Rückseite... -
Seite 33: Es Ist Kein Ton Zu Hören
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Es ist kein Ton zu hören Aus den Lautsprechern wird kein Ton ausgegeben. Überprüfen Sie die Lautsprecheranschlüsse und die Verbindungen zu den anderen Geräten. (v S. 16) Stellen Sie den Eingangsauswahlknopf so ein, dass er dem Eingangsanschluss (BALANCED oder UNBALANCED) des angeschlossenen Geräts entspricht. -
Seite 34: Anhang
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Erklärung der Fachausdrücke Lautsprecher-Impedanz Dies ist ein bestimmter Widerstand des Lautsprechers, der auf einen Wechselstrom eingestellt und in Ohm ausgedrückt wird. Je kleiner die Impedanz, desto größer die Ausgangsleistung. Allerdings wird die Last auf den Verstärker erhöht. Verwenden Sie Lautsprecher, deren Impedanz von diesem Gerät unterstützt wird. -
Seite 35: Technische Daten
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Technische Daten Nennausgang: Normal, BI-AMP 200 W × 2 (8 Ω/Ohm Last, 1 kHz, T.H.D 0,05 %) 400 W × 2 (4 Ω/Ohm Last, 1 kHz, T.H.D 0,7 %) 400 W × 2 (8 Ω/Ohm Last, 1 kHz, T.H.D 0,05 %) Ausgänge: 4 –... -
Seite 36: Abmessungen (Einheit : Mm)
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Abmessungen (Einheit : mm) Gewicht: 19,8 kg Vorderseite Rückseite Index... -
Seite 37: Index
Inhalt Anschlüsse Wiedergabe Tipps Anhang Technische Daten Index Standby-Automatik ......... 25 v Ziffern 15.2-Kanal ............15 Vorderseite ............6 17.4-Kanal ............15 7.1-Kanal ............15 ZONE2/ZONE3 ..........15 AMP CONTROL ..........20 v Ü Überlastschutz ..........34 Beleuchtung ........... 30 Bi-Amp ............ - Seite 38 3520 10846 00AM ©2022 Sound United. All Rights Reserved.
