Beschreibung des SimplexTAS™ 101 Systems
Beschreibung des Analyzers

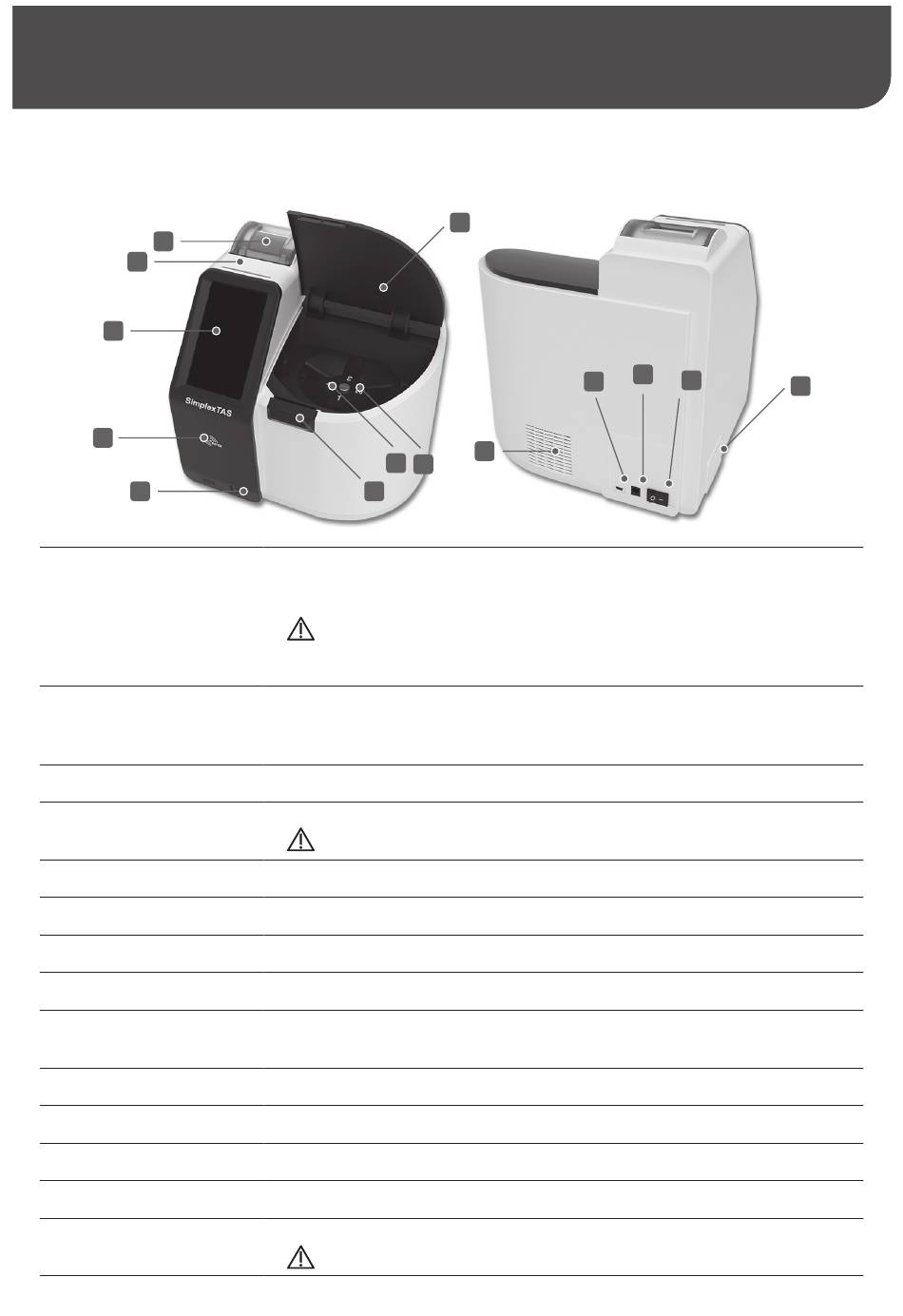

Die folgenden Bilder zeigen das Äußere des SimplexTAS™ 101.
3
2
1
9
8
1. Touchscreen-Anzeige
2. LED Anzeige
3. Drucker
4. Deckel
5. Rotor
6. Kartuschenkammer
7. Öffnungstaste
8. USB-A Buchse (Front)
9. RFID Leser
10. Lüfter
11. USB-B Buchse (Rückseite) Zum Herstellen einer Verbindung mit einem anderen Gerät.
12. DC Buchse
13. Hauptschalter
14. Air hole
6
5
7
Ermöglicht Ihnen, den Analyzer über Touch-Tasten zu bedienen. Wenn der
Analyzer nicht verwendet wird, schaltet sich der Bildschirmschoner ein.
Berühren Sie das Display, um es erneut zu aktivieren.
Verwenden Sie nur die Fingerspitzen auf dem Display. Verwenden Sie
keine Stifte oder andere scharfe Objekte, die den Bildschirm zerkratzen
oder beschädigen können.
Gibt den Status des Analyzers an. Die blaue LED leuchtet, wenn sich der
Analyzer einschaltet. Das rote Licht schaltet sich ein, während der Analyzer in
Betrieb ist. Ein blinkendes rotes Licht zeigt einen Fehlercode an.
Ausdruck der Testergebnisse.
Bedeckt und schützt die Kartuschenkammern.
Schließen Sie den Deckel, wenn der Analyzer nicht verwendet wird.
Zum Zentrifugieren und Mischen der Proben in den Reagenzkartuschen.
Zum Platzieren von Reagenzkartuschen und Ausgleichsgewichten.
Zum Öffnen des Deckels.
Zum Anschluss an externen Barcodescanner oder USB-Speicher.
Bereich, mit dem das RFID-Etikett gelesen wird. Die Codeinformationen der
Reagenzkartuschen werden im Analyzer registriert.
Regelt die Innentemperatur.
Zum Anschluss an ein Netzkabeladapter.
Schaltet den Analyzer ein und aus.
Regelt die Innentemperatur.
Blockieren Sie nicht den Lufteinlass.
SimplexTAS™ 101 Analyzer Anwenderhandbuch│
4
11
10
7
12
13
14
