Bedienungsanleitung

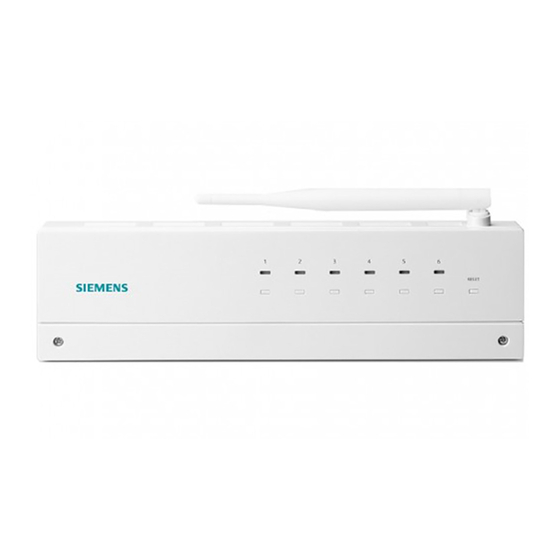

Der RDE-MZ6 ist ein Mehrzonenregler und wird typischerweise für Fussboden- und Zonenheizung
eingesetzt. Dieses Gerät darf nur in Verbindung mit Raumthermostaten/Sendern RDD100.1RF*
oder RDE100.1RF* verwendet werden.
Der Mehrzonenregler empfängt vom konfigurierten RDD100.1RF oder RDE100.1RF Funksignale
und steuert dann die gewählte(n) Zone(n) an. Jede Zone kann individuell ohne Zeitprogramm
angesteuert werden (über den RDD100.1RF) oder auch mit Zeitprogramm (über den RDE100.1RF).
Das Gerät kann bis zu 6 Zonen ansteuern (1 bis 6). Ein einziger Thermostat kann auch in
Verbindung mit Mehrfachzonen gepaart
Alternativ kann der Mehrzonenregler (Zone 6 nur mit Ausgang) auch für eine Applikation mit
Umwälzpumpe oder Kessel umkonfiguriert werden. Somit stehen die verbleibenden Zones 1 bis 5
zur Ansteuerung der Ventile und Antriebe zur Verfügung. Zu diesem Zweck ist ein interner DIP-
Schalter vorhanden, der umgeschaltet werden muss.
Der Mehrzonenempfänger ist mit einer eingebauten Antenne ausgerüstet und arbeitet auf einer
Frequenz von 433 MHz.
* Müssen separat bestellt werden (S55770-T319 = RDD100.1RF, S55770-T320 = RDE100.1RF)
1/4
Bedienungsanleitung
werden.
1 Anzeige der Datenübermittlung und des Betriebszustands
(LED)
2 Initialisierung der drahtlosen Kommunikation mit dem
Sender (LEARN-Taste)
3 RESET-Taste
CB1B1428de_01 / 2013-07-05
RDE-MZ6
