Anwendung
CE1N3036de
13.10.2008

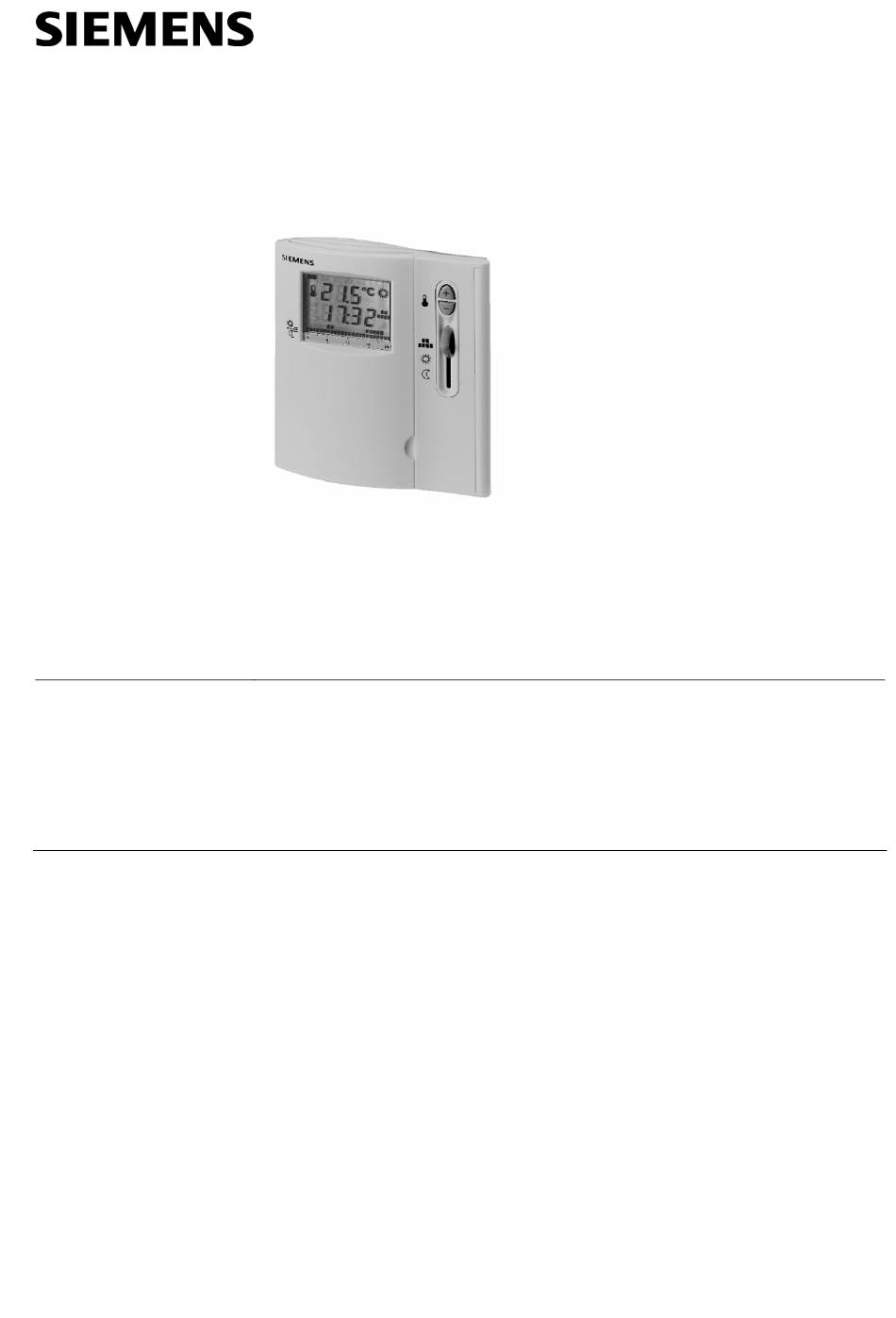

Raumtemperaturregler mit
Wochenschaltuhr, LCD und
opt. externen Temperaturfühler
für Heizsysteme
• Zweipunkt-Regelverhalten mit EIN/AUS-Stellsignalausgang für Heizen
• Betriebsarten Normal- und Energiesparbetrieb
• Wochenschaltuhr und manueller Betrieb
• Batteriebetrieb DC 3 V
• Anschluss für externen Temperaturfühler

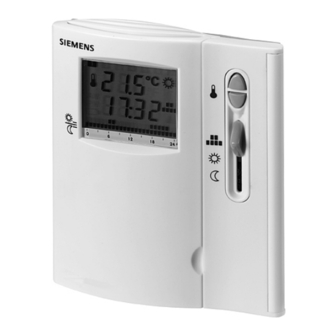

Der Raumtemperaturregler RDE20.1 wird zur Regelung der Raumtemperatur in Heiz-
systemen eingesetzt.
Typische Anwendungsgebiete:
• Wohnräume
• Gewerbliche Räume
• Schulen
In Verbindung mit
• thermischen und Zonenventilen
• Gas- und Ölbrennern
• Ventilatoren
• Pumpen
3
RDE20.1
Building Technologies
036
Werbung
Verwandte Anleitungen für Siemens RDE20.1
Inhaltszusammenfassung für Siemens RDE20.1
- Seite 1 • Betriebsarten Normal- und Energiesparbetrieb • Wochenschaltuhr und manueller Betrieb • Batteriebetrieb DC 3 V • Anschluss für externen Temperaturfühler Anwendung Der Raumtemperaturregler RDE20.1 wird zur Regelung der Raumtemperatur in Heiz- systemen eingesetzt. Typische Anwendungsgebiete: • Wohnräume • Gewerbliche Räume •...
- Seite 2 Sollwert Raumtemperatur Ausgangssignal für Heizbetrieb T[°C] Externer Der RDE20.1 kann wahlweise nach der intern gemessenen Raumtemperatur oder nach Temperaturfühler einer externen Temperatur regeln. Der Regler stellt automatisch fest, ob ein QAH11 angeschlossen ist. In diesem Fall wird der eingebaute Temperaturfühler deaktiviert.
- Seite 3 Notspeisung Werden die Batterien entfernt, bleiben die Sollwerte und Informationen für die Betriebs- arten-Umschaltung während 3 Minuten erhalten. Bestellung Bei Bestellung sind Name und Typenbezeichnung anzugeben, z. B. Raumtemperaturregler RDE20.1. Temperaturfühler und Ventil-Stellantriebe sind separat zu bestellen. Gerätekombinationen Gerät Typenbezeichnung Geräteblatt...
- Seite 4 10 Druckknöpfe zur Einstellung der Sollwerte, Uhrzeit und Schaltzeiten 11 Betriebsarten-Wahlschieber 12 Einstellung der Wochentage 13 Einstellung des Uhrzeit 14 Anwählen und Verlassen des Schaltmuster-Einstellmodus 15 Sollwert-Einstellung für Energiesparbetrieb 16 Sollwert-Einstellung für Normalbetrieb 17 Bestätigungstaste für den Abschluss der Schaltmuster-Einstellungen 18 Batteriefach Siemens Raumtemperaturregler CE1N3036de Building Technologies 13.10.2008...
-
Seite 5: Sollwertbegrenzung
Es dürfen nur Alkaline-Batterien vom Typ AAA verwendet werden. Reset Die Taste muss zuerst gedrückt und gehalten werden. Anschliessend können durch gleichzeitiges Drücken der beiden Tasten während 3 Sekunden alle individuellen Einstellungen auf ihre Standardwerte zurückgesetzt werden. Siemens Raumtemperaturregler CE1N3036de Building Technologies 13.10.2008... - Seite 6 Elektr. Anschlüsse Anschlussklemmen (auf Montageplatte) Schraubklemmenanschlüsse Draht 2 x 1.5mm vorbereitete Litze 1 x 2.5mm (min. 0.5 mm Betrieb nach IEC 721-3-3 Umweltbedingungen Klimatische Bedingungen Klasse 3K5 Temperatur 0…+50 °C Feuchte <95 % r. F. Siemens Raumtemperaturregler CE1N3036de Building Technologies 13.10.2008...
-
Seite 7: Anschlussschaltplan
Farbe Frontgehäuse weiss, RAL 9003 Gehäusematerial ABS (Schieber: POM, LCD Abdeckung: GP PS) Anschlussschaltplan Externer Temperaturfühler QAH11 Raumtemperaturregler RDE20.1 Stellgerät L, N Phase, Nulleiter AC 24...250 V Signaleingang ‘Externer Temperaturfühler‘ Externe Sicherung max. 10 A Messnull ‘Externer Temperaturfühler‘ Q11, Q12 Ruhekontakt (für stromlos offene Ventile) Q11, Q14 Arbeitskontakt (für stromlos geschlossene... - Seite 8 Raumtemperaturregler mit direkter Steue- rung einer Umwälzpumpe (mit Vorregelung durch Handmischer) Temperaturwächter Raumtemperaturregler RDE20.1 Sicherheitstemperatur-Begrenzer Dreiwegventil mit Handversteller Umwälzpumpe Magnetventil Massbild Gerät 23,8 Montageplatte 89,45 © 2003 – 2008 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumtemperaturregler CE1N3036de Building Technologies 13.10.2008...
