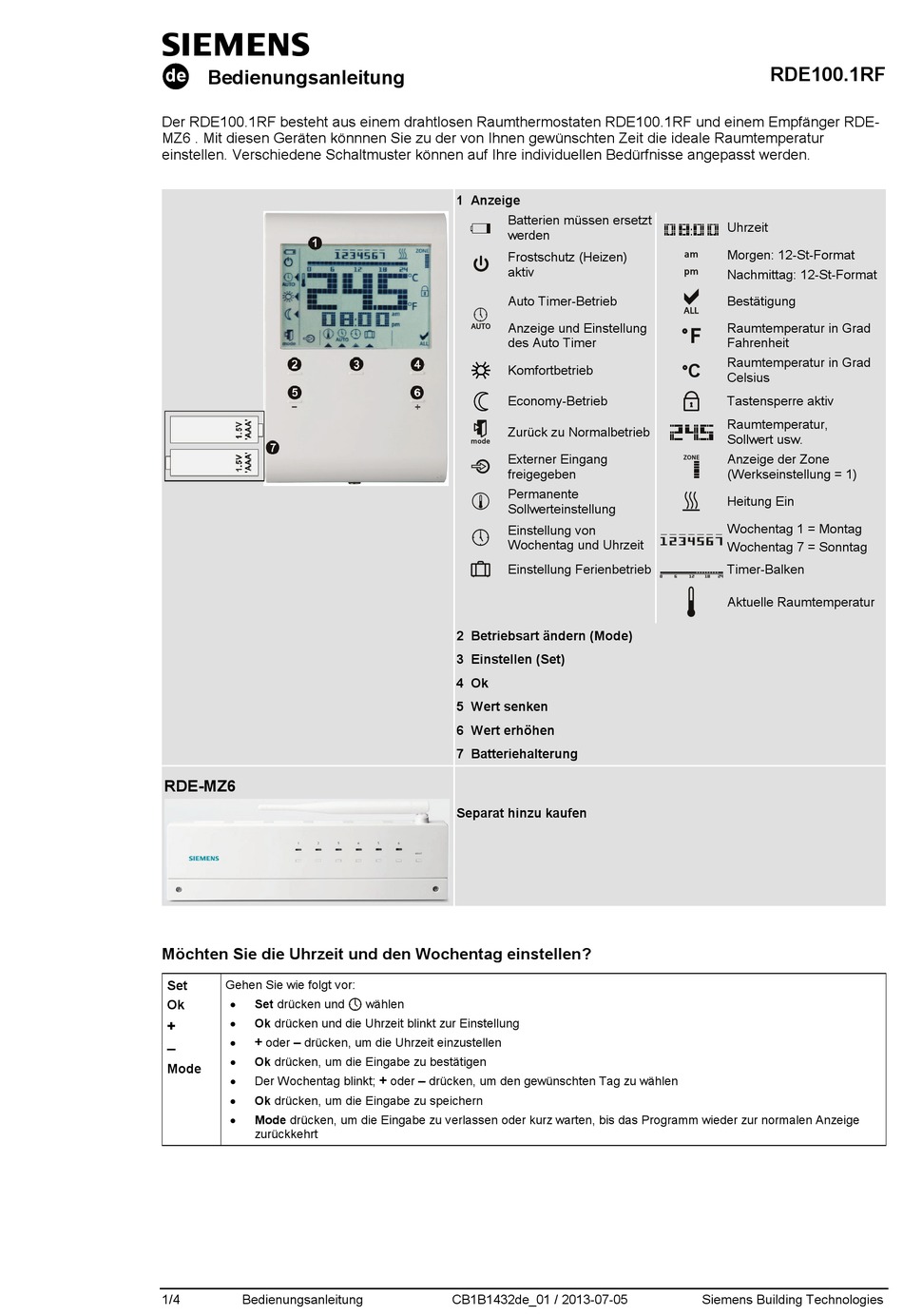

Bedienungsanleitung
Der RDE100.1RF besteht aus einem drahtlosen Raumthermostaten RDE100.1RF und einem Empfänger RDE-
MZ6 . Mit diesen Geräten könnnen Sie zu der von Ihnen gewünschten Zeit die ideale Raumtemperatur
einstellen. Verschiedene Schaltmuster können auf Ihre individuellen Bedürfnisse angepasst werden.
RDE-MZ6
Möchten Sie die Uhrzeit und den Wochentag einstellen?
Gehen Sie wie folgt vor:
Set
•
Set drücken und
Ok
•
Ok drücken und die Uhrzeit blinkt zur Einstellung
+
+
–
•
oder
drücken, um die Uhrzeit einzustellen
–
Ok drücken, um die Eingabe zu bestätigen
•
Mode
•
Der Wochentag blinkt;
•
Ok drücken, um die Eingabe zu speichern
•
Mode drücken, um die Eingabe zu verlassen oder kurz warten, bis das Programm wieder zur normalen Anzeige
zurückkehrt
1/4
Bedienungsanleitung
1 Anzeige
Batterien müssen ersetzt
werden
Frostschutz (Heizen)
aktiv
Auto Timer-Betrieb
Anzeige und Einstellung
des Auto Timer
Komfortbetrieb
Economy-Betrieb
Zurück zu Normalbetrieb
Externer Eingang
freigegeben
Permanente
Sollwerteinstellung
Einstellung von
Wochentag und Uhrzeit
Einstellung Ferienbetrieb
2 Betriebsart ändern (Mode)
3 Einstellen (Set)
4 Ok
5 Wert senken
6 Wert erhöhen
7 Batteriehalterung
Separat hinzu kaufen
wählen
+
–
oder
drücken, um den gewünschten Tag zu wählen
CB1B1432de_01 / 2013-07-05
RDE100.1RF
Uhrzeit
Morgen: 12-St-Format
Nachmittag: 12-St-Format
Bestätigung
Raumtemperatur in Grad
F
Fahrenheit
Raumtemperatur in Grad
C
Celsius
Tastensperre aktiv
Raumtemperatur,
Sollwert usw.
Anzeige der Zone
(Werkseinstellung = 1)
Heitung Ein
Wochentag 1 = Montag
Wochentag 7 = Sonntag
Timer-Balken
Aktuelle Raumtemperatur
Siemens Building Technologies
