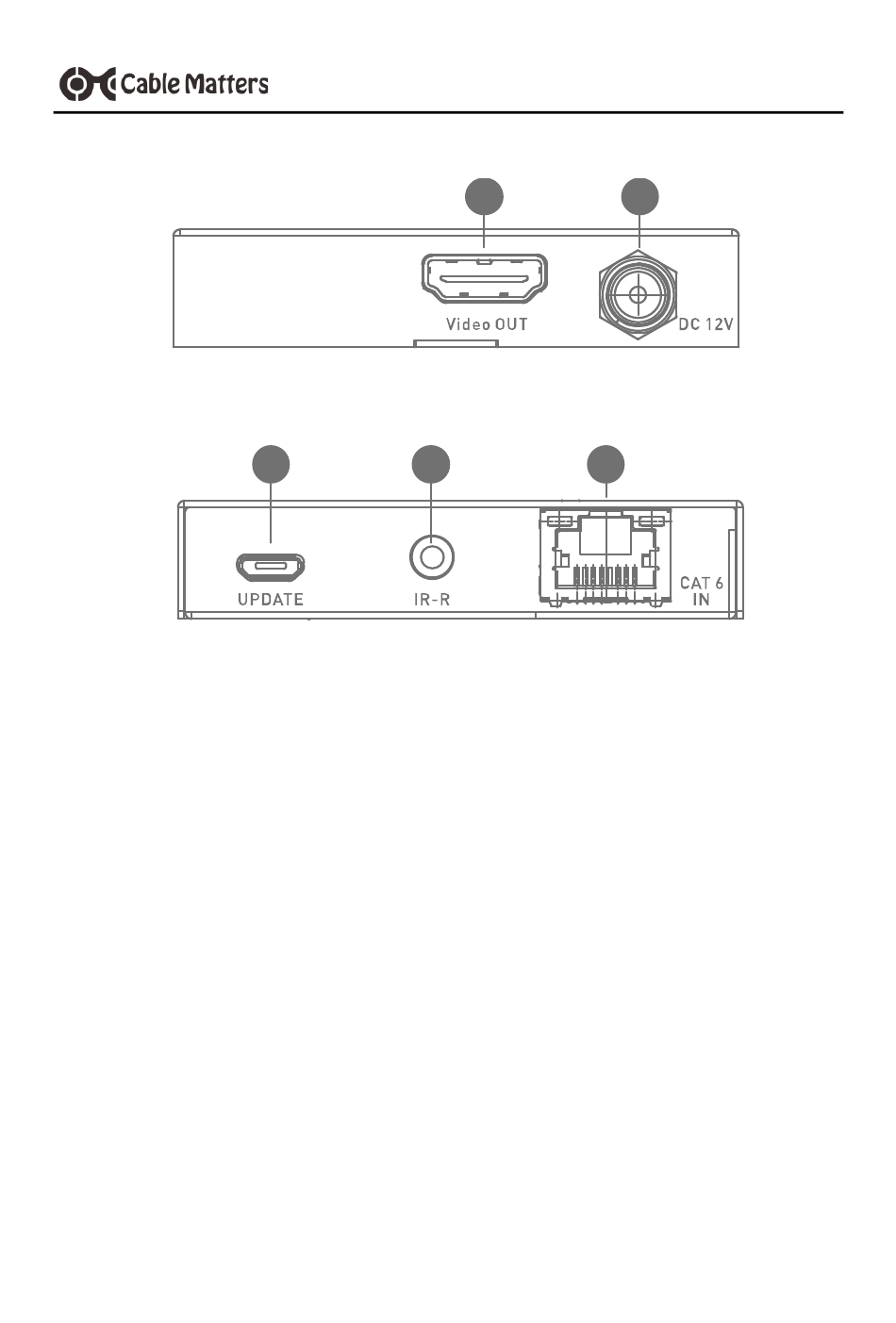

3.3 Collegamenti pannello ricevitore
1) Video OUT: Collegare allo schermo esteso remoto con HDMI
2) DC 12V: Porta a barilotto filettata per adattatore di alimentazione
1) UPDATE: Porta Micro-USB per aggiornamento firmware (se necessario)
2) IR-R: Porta da 3,5 mm per cavo ricevitore IR
3) CAT 6 IN: Porta RJ45 per cavo Cat 6

3.4 Istruzioni di collegamento

1) Spegnere tutte le apparecchiature sorgenti e gli schermi
2) Collegare gli adattatori di alimentazione CA al Ricetrasmettitore e al Ricevi-
tore e fissare l'anello di bloccaggio
3) Collegare i cavi HDMI al Video IN, Video OUT e Video LOCAL (opzionale)
4) Collegare i cavi del trasmettitore e ricevitore IR (Pagina 37)
5) Inserire gli adattatori del Trasmettitore e del Ricevitore in una presa di
corrente CA (cercare un LED verde)
6) Accendere tutte le apparecchiature e verificare la presenza di un segnale
video sullo schermo remoto esteso
7) Selezionare una modalità EDID (Pagina 37) se non è presente nessun
segnale video
Nota: Testare tutte le apparecchiature e i cavi prima d'installare definitivamente
Extender Audio/Video 18Gbps su cavo Cat 6
