3. ANSCHLUSS UND BEDIENUNG
3.1 Installations-Checkliste
Wir empfehlen zum Schutz der Geräte die Installation eines Überspannungsschutzes.
Prüfen Sie, ob sich in der näheren Umgebung Steckdosen für die AC-Netzadapter
befinden.
Direkter Anschluss an ein Cat-6-Kabel, nicht mit einem aktiven Hub, Netzwerk-Switch
oder Router verwenden
Cat-6-Kabel werden für 4K-60Hz bis zu 60 Meter
Cat-5e-Kabel verringern die Verbindungsreichweite und werden für 4K-Video nicht
empfohlen.
Verwenden Sie in störungsbehafteten Umgebungen mit EMI/RFI elektromagnetischen
Störungen abgeschirmte Cat-6-Kabel.
IR-Kabel erfordern Sichtverbindung mit dem Quellgerät und eine IR-Fernbedienung
Schalten Sie vor dem Anschließen alle Quell- und Anzeigegeräte aus.
Empfohlene HDMI-Kabelentfernung In/Out: 4,5/4,5 m (4K) und 7,5/7,5 m (HD)
4K-HDR-Displays erfordern HDMI-2.0-Kabel mit 4K-Zertifizierung (zwei Kabel sind im
Lieferumfang enthalten)
Testen Sie den Extender und die Kabel vor der Installation an einem festen Standort

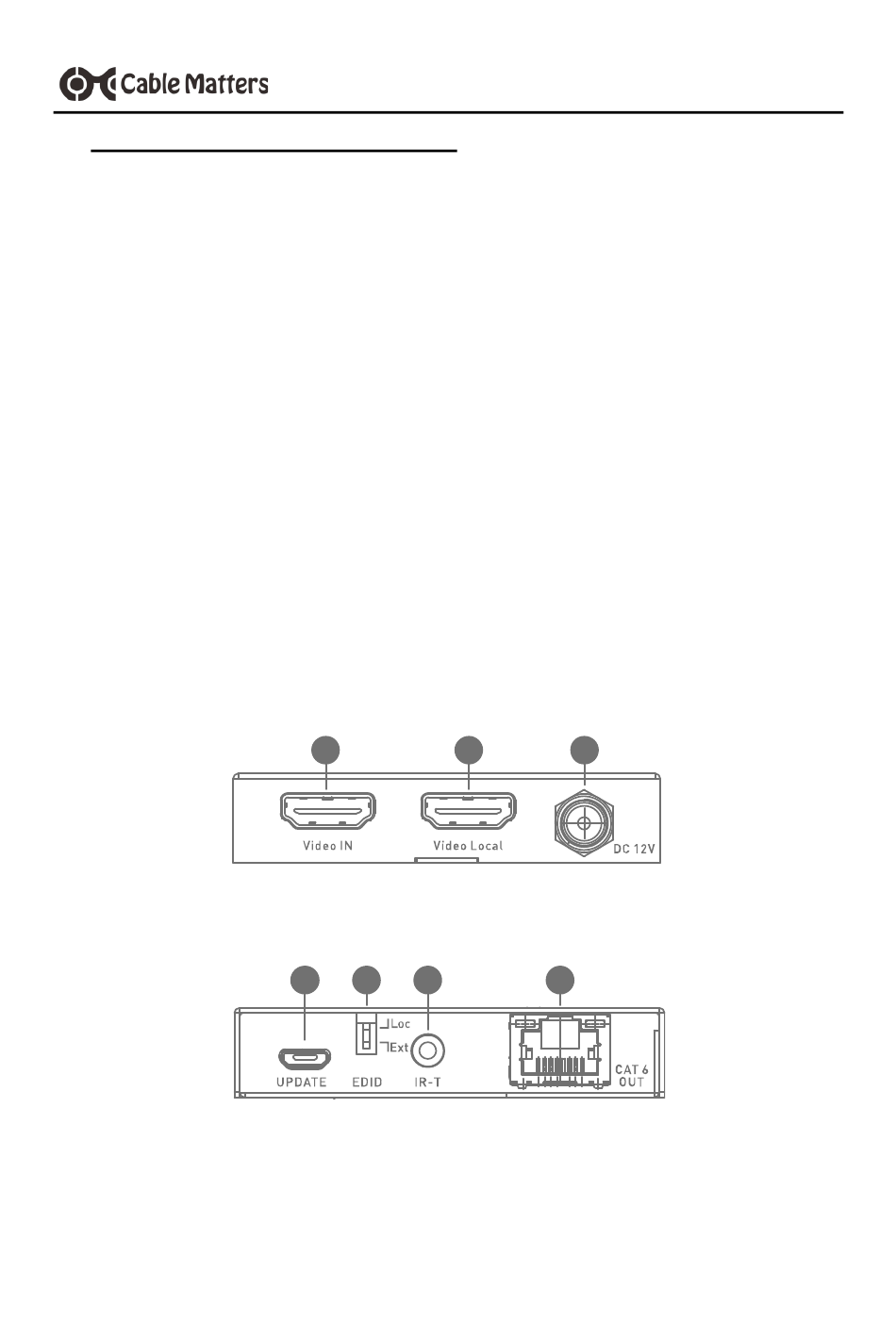

3.2 Anschlüsse des Senderpanels
1) Video IN: Anschluss an HDMI-Videoquelle
2) Video Local: Anschluss eines lokalen Displays mit HDMI
3) DC 12V: Anschluss für Netzadapter mit Gewindeverschluss
1) UPDATE: Micro-USB-Anschluss für Firmware-Update (bei Bedarf)
2) EDID: Schalter zur Konfiguration der EDID-Einstellungen
3) IR-T: 3,5-mm-Anschluss für IR-Blaster-Kabel
4) CAT 6 OUT: RJ45-Anschluss für Cat-6-Kabel
18Gbps-Audio/Video-Extender über Cat 6
1
2
1
2
3
www.cablematters.com
19
3
4
