3. BRANCHEMENTS ET FONCTIONNEMENT
3.1 Procédure d'installation
 L'installation d'un appareil de protection contre les surtensions est recommandée pour
protéger les appareils.

Vérifiez la présence de prises de courant à proximité pour y brancher les adaptateurs
secteur

Connectez directement un câble Cat 6, ne pas utiliser avec un hub, un switch ou un
routeur.
 Un câble de catégorie 6 est recommandé pour la 4K 60Hz jusqu'à 60 mètres
 Les câbles de catégorie 5e réduisent la distance de connexion et ne sont pas recom-
mandés pour la vidéo 4K
 Utilisez un câble de catégorie 6 blindé dans un environnement bruyant avec interfé-
rences électromagnétiques EMI/RFI.

Les câbles IR doivent être placés dans le champ de l'équipement source et de la
télécommande IR
 Éteignez tous les appareils sources et les écrans avant les branchements
 Distance recommandée pour le câble HDMI entrée/sortie : 5/5 mètres (4K) et 8/8
mètres (HD)
 Les écrans 4K HDR nécessitent des câbles HDMI 2.0 certifiés 4K (2 câbles sont
fournis)
 Essayez le transmetteur et les câbles avant de les installer définitivement.

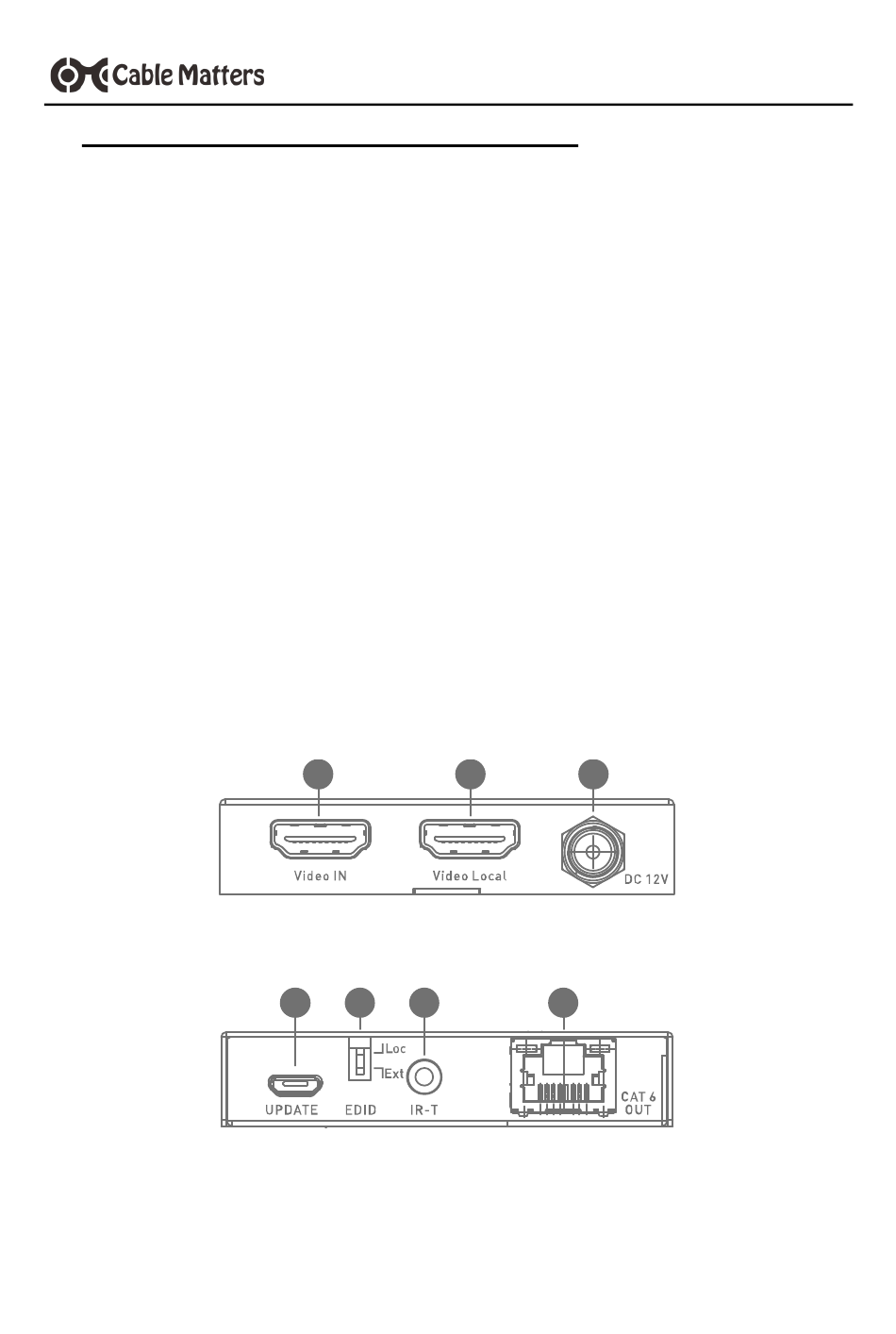

3.2 Transmitter Panel Connections
1) Video IN : Connectez à la source vidéo HDMI
2) Video Local : Connectez un écran local avec HDMI
3) DC 12V : Port verrouillable pour l'adaptateur secteur.
1) UPDATE : Port Micro-USB pour la mise à jour du firmware (si nécessaire)
2) EDID : Permet de configurer les paramètres EDID.
3) IR-T : Port 3.5mm pour le câble IR blaster
4) CAT 6 OUT : Port RJ45 pour câble Cat 6
Transmetteur audio/vidéo 18Gbps Cat 6
1
1 2 3
www.cablematters.com
11
2 3
4
