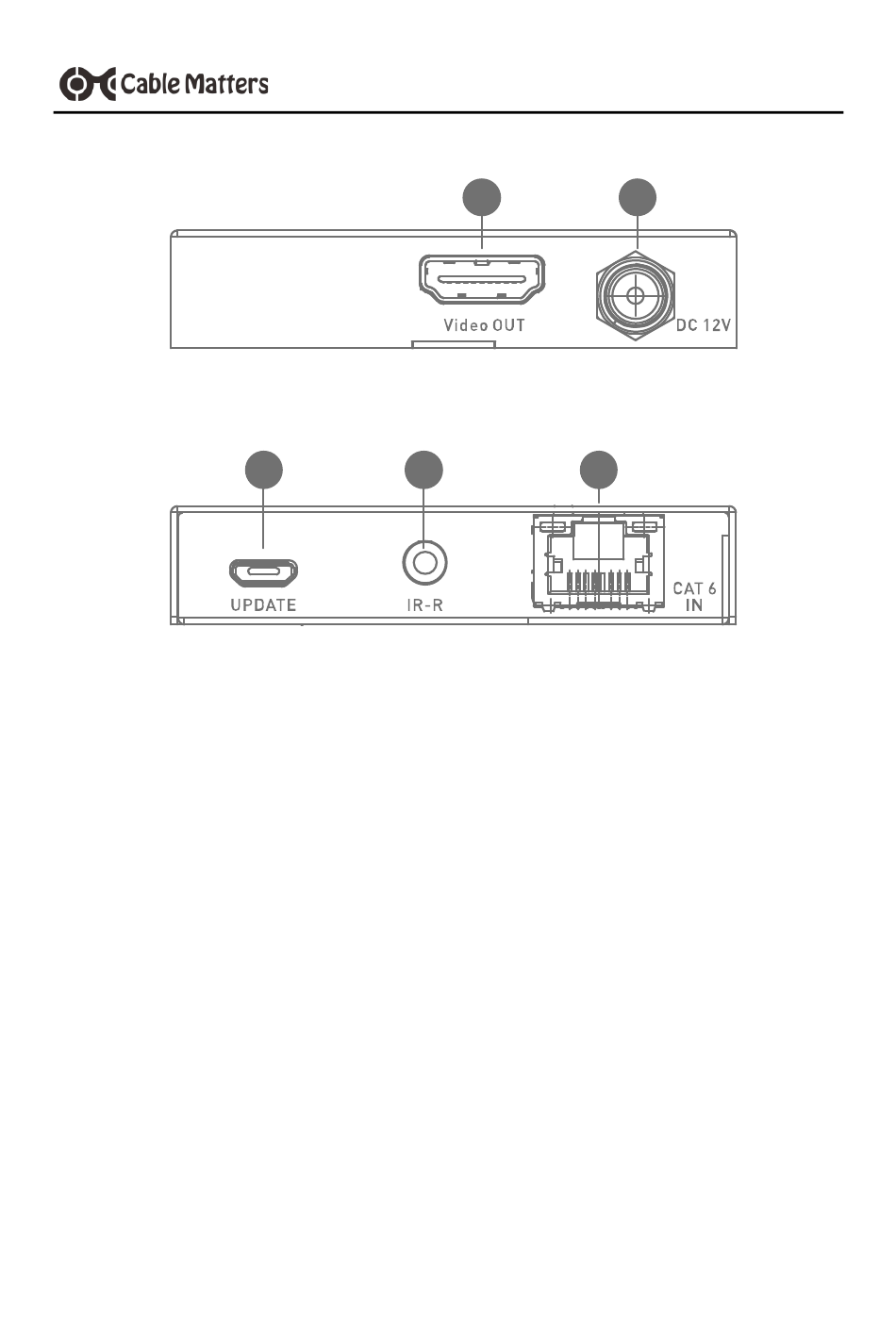

3.3 Conexiones del panel del receptor
1) Víideo OUT: conecta con la pantalla extendida a distancia con HDMI
2) DC 12 V: conector coaxial roscado para el adaptador de corriente
1) UPDATE: puerto micro-USB para actualizar el «firmware» (si fuera necesario)
2) IR-R: puerto de 3,5 mm para el cable receptor de infrarrojos
3) CAT 6 IN: puerto RJ45 para cable Cat 6
3.4 Instrucciones de conexión
1. Apague todos los equipos de origen y las pantallas de salida
2. Conecte los adaptadores de CA al transceptor y al receptor, y fije el anillo de
seguridad
3. Conecte los cables HDMI a los puertos de Video IN, Video OUT y Video
LOCAL (opcional)
4. Conecte los cables del transmisor y del receptor de infrarrojos (página 29)
5. Enchufe los adaptadores del transmisor y del receptor en una toma de
corriente de CA (busque un led verde)
6. Encienda todo el equipo y compruebe si hay señal de vídeo en la pantalla
remota extendida
7. Seleccione un modo EDID (página 29) si no hay señal de vídeo
Nota:
Pruebe todos los equipos y cables antes de instalarlos definitivamente
