3. CONEXIÓN Y FUNCIONAMIENTO
3.1 Lista de verificación de instalación
Se recomienda la instalación con un protector de sobretensión para proteger el equipo
Compruebe si hay tomas de corriente de CA cercanas para los adaptadores de
corriente
Conéctese directamente a un cable Cat 6, no lo use con un concentrador activo, un
conmutador de red o un enrutador
Se recomienda el cable Cat 6 para 4K 60 Hz hasta 200 pies
El cable Cat 5e reduce la distancia de conexión y no se recomienda para el vídeo 4K
Use un cable Cat 6 apantallado en una zona ruidosa con interferencias electro-
magnéticas EMI/RFI
Los cables IR requieren una línea de visión con el equipo fuente y un mando a dis-
tancia IR
Apague todos los equipos de origen y de visualización antes de conectarlos
Distancia recomendada del cable HDMI de entrada/salida: 15/15 pies (4K) y 25/25
pies (HD)
Las pantallas 4K HDR requieren cables HDMI 2.0 con clasificación 4K (se incluyen 2)
Pruebe el extensor y los cables antes de instalarlo en un lugar permanente

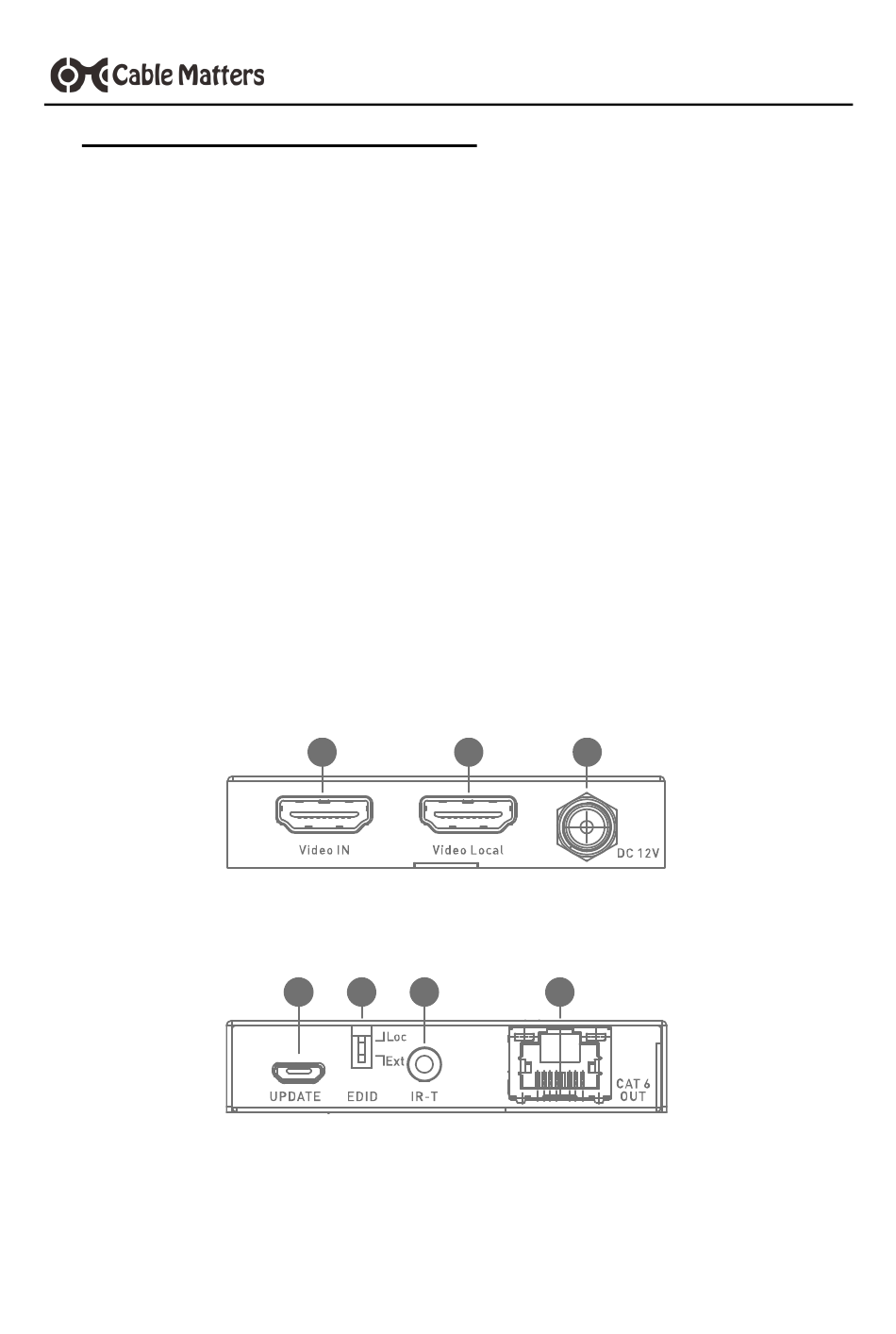

3.2 Conexiones del panel del transmisor
1) Video IN: conecta con la fuente de vídeo HDMI
2) Video Local: conecta una pantalla local con HDMI
3) DC 12 V: conector coaxial roscado para el adaptador de corriente
1) UPDATE: puerto micro-USB para actualizar el «firmware» (si fuera necesario)
2) EDID: interruptor para configurar los ajustes EDID
3) IR-T: puerto de 3,5 mm para el cable emisor de infrarrojos
4) CAT 6 OUT: puerto RJ45 para cable Cat 6
Extensor de audio/vídeo de 18 Gbps a través de Cat 6
1
1
2
3
www.cablematters.com
27
2
3
4
