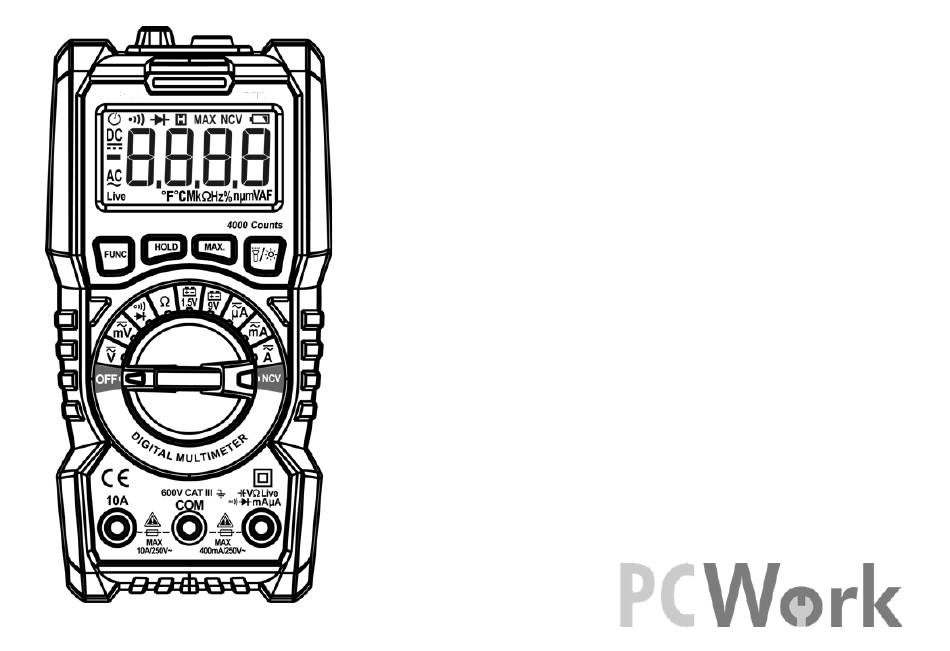

User Manual PCW01B
Digital Multimeter
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCWork PCW01B

  • Seite 1 User Manual PCW01B Digital Multimeter...
  • Seite 31 Urheberrechtserklärung ............32 Sicherheitserklärung ............. 32 Handbuch Allgemeine Hinweise ............33 Sicherheitsvorschriften ............34 Sicherheitssymbole .............. 37 Produktbeschreibung ............38 Messvorgänge ..............40 Messung der Wechsel- und Gleichspannung ....... 41 Messung des Wechsel- und Gleichstroms ......43 Widerstandsmessung ............45 Kontinuitätstest ..............
  • Seite 32: Urheberrechtserklärung

    Urheberrechtserklärung In Übereinstimmung mit dem internationalen Urheberrecht ist es Ihnen nicht gestattet, den Inhalt dieses Handbuchs in irgendeiner Form (einschließlich Übersetzungen) ohne die schriftliche Genehmigung des Vertreibers zu kopieren. Sicherheitserklärung Das Symbol "Vorsicht" bezieht sich auf jeden Zustand oder Betrieb, der zu Schäden am Gerät oder der Ausrüstung führen könnte.
  • Seite 33: Allgemeine Hinweise

    Allgemeine Hinweise • Es ist nicht gestattet, das Handbuch in irgendeiner Weise zu ändern oder Inhalte hinzuzufügen, ohne die schriftliche Genehmigung des Vertreibers. • Der Benutzer dieses Multimeters ist verpflichtet, dafür zu sorgen, dass jede andere Person, die dieses Gerät benutzt, das Handbuch, insbesondere die Sicherheitshinweise, gelesen und verstanden hat.
  • Seite 34: Sicherheitsvorschriften

    Sicherheitsvorschriften Das Gerät ist entsprechend den Anforderungen der internatio-nalen elektrischen Sicherheitsnorm IEC61010-1 ausgelegt, welche die Sicherheitsanforderungen für elektronische Prüfgeräte definiert. Das Design und die Herstellung dieses Instruments entsprechen streng den Anforderungen der Norm IEC61010-1 mit dem CAT.III 600V Überspannungssicherheitsstandard und dem Verschmutzungsgrad 2. WARNUNG: Um mögliche Stromschläge, Verletzungen oder andere Sicherheitsunfälle zu vermeiden, halten Sie sich bitte an die folgenden Anweisungen:...
  • Seite 35 • Seien Sie bitte vorsichtig, wenn die Messung 30V AC True RMS, einen Spitzenwert von 42V AC oder 60V DC überschreitet. Bei dieser Art von Spannung besteht die Gefahr, einen Stromschlag erleiden. Befolgen alle relevanten Sicherheitsanforderungen. • Sollten Sie bei der Messung von bekannter Spannung, um die korrekte Funktionsweise des Gerätes zu überprüfen, merken, dass das Multimeter nicht normal funktioniert oder beschädigt ist, stoppen Sie jeden weiteren Messvorgang und verwenden Sie das Multimeter nicht weiter.
  • Seite 36 • Blicken Sie niemals direkt in die LED-Taschenlampe des Gerätes. Eine Nichtbeachtung birgt das Risiko einer dauerhaften Schädigung des Sehvermögens. • Bitte beachten Sie die lokalen und nationalen Sicherheitsvorschriften. Tragen Sie persönliche Schutzausrüstung, um Verletzungen durch Stromschlag oder Lichtbogen zu vermeiden, die durch einen freiliegenden oder gefährlichen, stromführenden Leiter verursacht werden können.
  • Seite 37: Sicherheitssymbole

    Sicherheitssymbole Warnung vor Hochspannung ( möglicherweise gefährliche Spannung vorhanden) AC (Wechselstrom) DC (Gleichstrom) AC oder DC Warnung, wichtige Sicherheitsinformationen Erdung Sicherung Ausrüstung mit doppelter Isolierung/verstärktem Isolierschutz Niedriger Batteriestand Produkt entspricht allen relevanten europäischen Richtlinien Entsorgen Sie dieses elektrische/elektronische Produkt nicht in den unsortierten Hausmüll.
  • Seite 38: Produktbeschreibung

    Geeignet zum Testen und Messen von Schaltungen, die direkt an Steckdosen und dergleichen von Niederspannungs-Energieanlagen CAT. II angeschlossen sind. Geeignet zum Prüfen und Messen von Schaltungen, die an den Verteilungsabschnitt von Niederspannungs-Stromversorgungsgeräten in CAT. III Gebäuden angeschlossen sind (Messungen innerhalb Gebäudeinstallation) Produktbeschreibung Übersicht NCV Sonde...
  • Seite 39: Automatisches Ausschalten

    FUNC. Taste Wenn mehrere Messfunktionen verfügbar sind, drücken Sie die Taste "FUNC.", um die gewünschte Option auszuwählen. Automatisches Ausschalten • Wenn das Gerät 15 Minuten lang nicht in Betrieb ist, schaltet es sich automatisch aus, um Strom zu sparen. Drücken Sie nach einer automatischen Abschaltung eine beliebige Taste, um das Gerät wieder einzuschalten.
  • Seite 40: Taste Für Die Hintergrundbeleuchtung

    Taste für die Hintergrundbeleuchtung Drücken Sie die Taste” ” um die Hintergrundbeleuchtung des Displays einzuschalten. Drücken Sie die Taste erneut, um diese auszuschalten. Nach 10 Sekunden schaltet sich die Hintergrundbeleuchtung automatisch aus. Taschenlampe Drücken Sie die Taste “ ” für mehr als 2 Sekunden, um die Taschenlampe ein- /auszuschalten.
  • Seite 41: Messung Der Wechsel- Und Gleichspannung

    Messung der Wechsel- und Gleichspannung "V / mV” Turn Drehen Sie am Drehschalter die Messfunktion “ ” oder " ” und wählen Sie mit der Taste "FUNC" entweder die AC- oder die DC-Spannungsfunktion. Wenn es sich um einen unbekannten Spannungsbereich handelt, beginnen Sie immer mit dem höheren Messbereich “...
  • Seite 42 WARNUNG: • Messen Sie keine Spannung über 600V, sonst kann das Gerät beschädigt werden. • Wenn das Display "OL" anzeigt, sind die Spitzen der Messleitungen sofort vom Messkreis zu trennen (Überspannung). • Schließen Sie niemals Spannung an, wenn sich Messleitungen in Strommessbuchsen befinden.
  • Seite 43: Messung Des Wechsel- Und Gleichstroms

    Messung des Wechsel- und Gleichstroms Drehen Sie den Drehschalter auf die Messfunktion , oder , oder , und wählen Sie entweder die AC- oder die DC- Stromfunktion mit der Taste "FUNC. Wenn es sich um einen unbekannten Strombereich handelt, beginnen Sie immer mit dem höheren Messbereich " " und wechseln Sie dann gegebenenfalls zu den niedrigeren Bereichen "...
  • Seite 44 WARNUNG: • Die Spannung im Messkreis darf 250V nicht überschreiten, da sonst das Gerät beschädigt werden könnte. • Wenn das Display "OL" anzeigt, müssen die Spitzen der Messleitungen sofort vom Messkreis getrennt werden (Strom überschreitet den Messbereich). • Vor der Verwendung des Geräts immer einen bekannten Strom messen, um sicherzustellen, dass das Gerät ordnungsgemäß...
  • Seite 45: Widerstandsmessung

    Widerstandsmessung Drehen Sie den Drehschalter auf die Messfunktion ” ”. Stecken Sie die rote Messleitung in die “ ” Buchse und die schwarze Messleitung in die “COM” Buchse. Verbinden Spitzen Messleitungen (rote Messleitung ist der positive Pol, schwarze Messleitung ist der negative Pol) mit dem Messobjekt und messen Sie den Widerstand.
  • Seite 46: Kontinuitätstest

    Kontinuitätstest Drehen Sie den Drehschalter auf die Messfunktion " " und wählen Sie die Funktion Kontinuitätstest mit der Taste "FUNC. Auf dem Display erscheinen “ ”, "OL" und das Symbol “ ”. Stecken Sie die rote Messleitung in die Buchse " "...
  • Seite 47: Diodentest

    Diodentest Drehen Sie den Drehschalter auf die Messfunktion " " und wählen Sie die Diodentestfunktion mit der Taste "FUNC. Auf dem Display erscheinen " ", "OL" und "V". Führen Stecken Sie die rote Messleitung in die Buchse " " und die schwarze Messleitung in die Buchse "COM". Verbinden Sie die Spitzen der Messleitungen mit der zu messenden Diode.
  • Seite 48: Ncv-Test

    NCV Test Drehen Sie den Drehschalter auf die Messfunktion “NCV”. Auf dem Display erscheint “NCV”. Nähern Sie sich mit der NCV-Sonde, die auf dem Gerät sitzt, allmählich der Spannungsquelle. Wenn Messgerät schwache Wechselstromsignale wahrnimmt, leuchtet die Anzeige grün auf, während der Summer langsame akustische Signale aussendet.
  • Seite 49: Batterietest

    Batterietest Drehen Sie den Drehschalter auf die Batterie-Messfunktion und wählen Sie entweder den 9V- oder den 1,5V-Bereich. Stecken Sie die rote Messleitung in die Buchse " " und die schwarze Messleitung in die Buchse "COM" ein. Verbinden Sie die Spitze der roten Sonde mit dem positiven Pol und die Spitze der schwarzen Sonde mit dem negativen Pol der Batterie.
  • Seite 50: Technische Spezifikationen

    Technische Spezifikationen • Umgebungsbedingungen für die Verwendung des Geräts: CAT. III 600V; Verschmutzungsgrad 2, Höhe < 2000m Temperatur und Feuchtigkeit der Arbeitsumgebung: 0~40°C(<80% RH,<10°C nicht kondensierend); Temperatur und Feuchtigkeit der Aufbewahrungs-umgebung: -10~60°C(<70% RH, entfernen Sie die Batterie) ´ • Temperaturkoeffizient: 0.1 Genauigkeit /°C(<18°C or >28°C) •...
  • Seite 51 Genauigkeitsangaben Die Genauigkeit ist nach der Kalibrierung ein Jahr lang gültig. Referenzbedingungen: Die Umgebungstemperatur liegt zwischen 18°C und 28°C, die relative Luftfeuchtigkeit beträgt nicht mehr als 80%. Gleichspannung Wechselspannung Mess- Mess- Auflösung Genauigkeit Auflösung Genauigkeit bereich bereich 400mV 0.1mV 400mV 0.1mV 0.001V 0.001V...
  • Seite 52 Gleichstrom Wechselstrom Mess- Mess- Auflösung Genauigkeit Auflösung Genauigkeit bereich bereich 400µA 0.1µA 400µA 0.1µA 4000µA 1µA 4000µA 1µA ±(1.2% ±(1.5% 40mA 0.01mA 40mA 0.01mA Anzeige+3) Anzeige +3) 400mA 0.1mA 400mA 0.1mA 0.01A 0.01A Überlastschutz: Überlastschutz: µA/mA:F400mA/250V Sicherung µA/mA: F400mA/250V Sicherung 10A: F10A/250V Sicherung 10A:F10A/250V Sicherung Maximale Eingangsstromstärke:...
  • Seite 53: Widerstand Messbereich Auflösung

    Diodentest Funktion Vorwärts-Gleichstrom: etwa 1 mA Die Rückwärts-Gleichspannung Der ungefähre Wert der Vorwärtsspannung beträgt etwa 2,5V; Überlastschutz: der Diode wird angezeigt 250V Kontinuitätstest Funktion Die Rückwärts-Gleichspannung beträgt etwa 0,5 V Sofern der Widerstand <30 ist, gibt der Buzzer einen Überlastschutz: 250V Ton ab und das Anzeigelicht wird grün.
  • Seite 54: Wartung

    Wartung Reinigung Reinigen Sie das Gerät mit einem trockenen Tuch. Bei stärkerer Verschmutzung verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie nur Wasser und verwenden Sie niemals Reinigungsmittel oder Chemikalien. Bevor Sie das Gerät wieder verwenden, vergewissern Sie sich, dass alles trocken ist und dass keine Feuchtigkeit vorhanden ist. WARNUNG: •...
  • Seite 55 WARNUNG: • Schalten Sie das Gerät immer aus, trennen Sie es von jegliche Spannungsquelle oder Stromquelle und entfernen Sie die Messleitungen. Andernfalls besteht die Gefahr, dass es zu Beschädigung des Gerätes oder zu Personenschäden kommt. • Benutzen Sie das Gerät erst dann weiter, wenn Sie alles nach den Anweisungen wieder zusammengebaut haben.
  • Seite 56: Hinweise Zur Entsorgung

    WARNUNG: • Schalten Sie das Gerät immer aus, trennen Sie es von jeder Spannungsquelle oder Stromversorgung und entfernen Sie die Messleitungen. Andernfalls besteht Gefahr einer Beschädigung Gerätes oder Personenschäden. • Ersetzen Sie Sicherungen immer durch neue Sicherungen mit den gleichen Spezifikationen.
  • Seite 57 Erstellungsdatum des Handbuchs: Juli 2020 - alle technischen Änderungen vorbehalten. Für technische Fehler sowie Druckfehler wird keine Haftung übernommen. Importeur / Distributor Firmenname P+C Schwick GmbH Adresse Pohlhauser Straße 9, 42929 Wermelskirchen, Deutschland Email info@schwick.de Internet www.schwick.de WEEE-Nr. DE 73586423 Amtsgericht Remscheid, Deutschland EN18118AV10...
