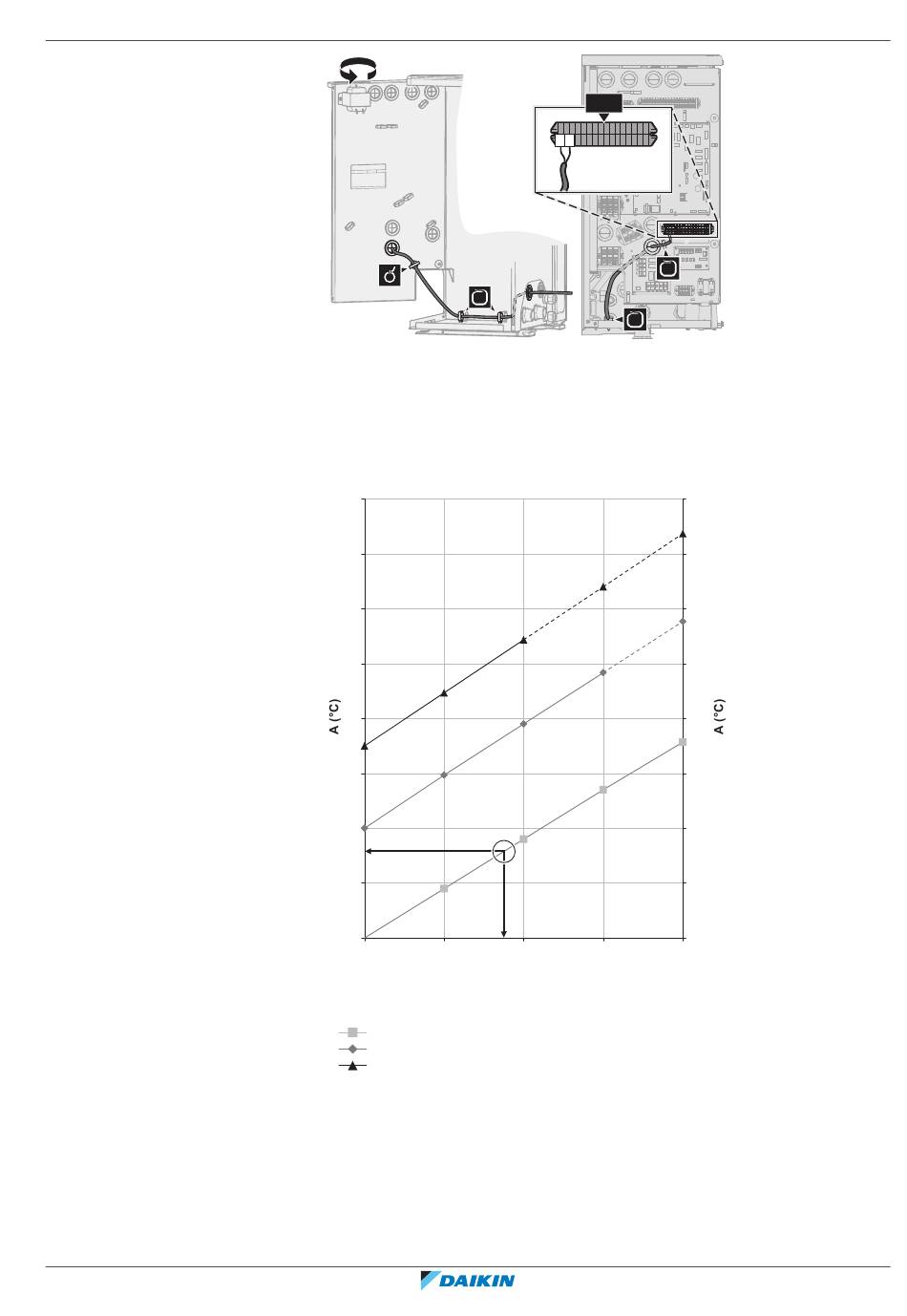

Notwendigkeit eines Bypass-Ventil-Satzes
EWAA004~008D2 + EWYA004~008D2
Kompakte luftgekühlte Kaltwassererzeuger
und kompakte Luft-Wasser-Wärmepumpen
4P688013-1 – 2022.04
180°
4 Fixieren Sie die Kabel mit Kabelbindern an den Kabelbinderhalterungen.
Für umkehrbare Systeme (Heizen+Kühlen), in denen ein externer Reserveheizungs-
Bausatz installiert ist, ist die Installation eines Ventilsatzes EKMBHBP1 erforderlich,
wenn Kondensation im Innern der Reserveheizung zu erwarten ist.
31
28
25
22
19
16
13
10
7
20 23
A Vorlauftemperatur beim Verdampfer
B Trockenkugeltemperatur
Relative Luftfeuchtigkeit 40%
Relative Luftfeuchtigkeit 60%
Relative Luftfeuchtigkeit 80%
Beispiel: Vorgegeben sind eine Umgebungstemperatur von 25°C und eine relative
Feuchtigkeit von 40%. Wenn die Vorlauf-Verdampfertemperatur <12°C beträgt,
wird Kondensation auftreten.
Hinweis: Siehe psychometrisches Diagramm für weitere Informationen.
X5M
1 2
26 29
B (°C DB)
9 Elektroinstallation
|
31
28
25
22
19
16
13
10
7
32
