2.7.3.2 Betriebsarten Recall und Preset

Umschaltung zwischen dem Recall-Modus und dem Preset-Modus
RECALL -
Der Modus "Recall" gestattet in diesem Moment die Eingabe des Koordinatenwertes
Modus der Achse in den Rechner.
Gibt in den Rechner den aktuellen Koordinatenwert der ausgewählten Achse ein.
PRESET -
Der Modus "Preset" gestattet die Auswahl des Ergebniswertes eines Arbeitsganges
Modus auf der gewünschten Achse.
Der Ergebniswert für die ausgewählte Achse voreinstellen
Beispiel
Berechnung [Y-Koordinate] / 5 und voreinstellen Achse Y mit dem Ergebnis.

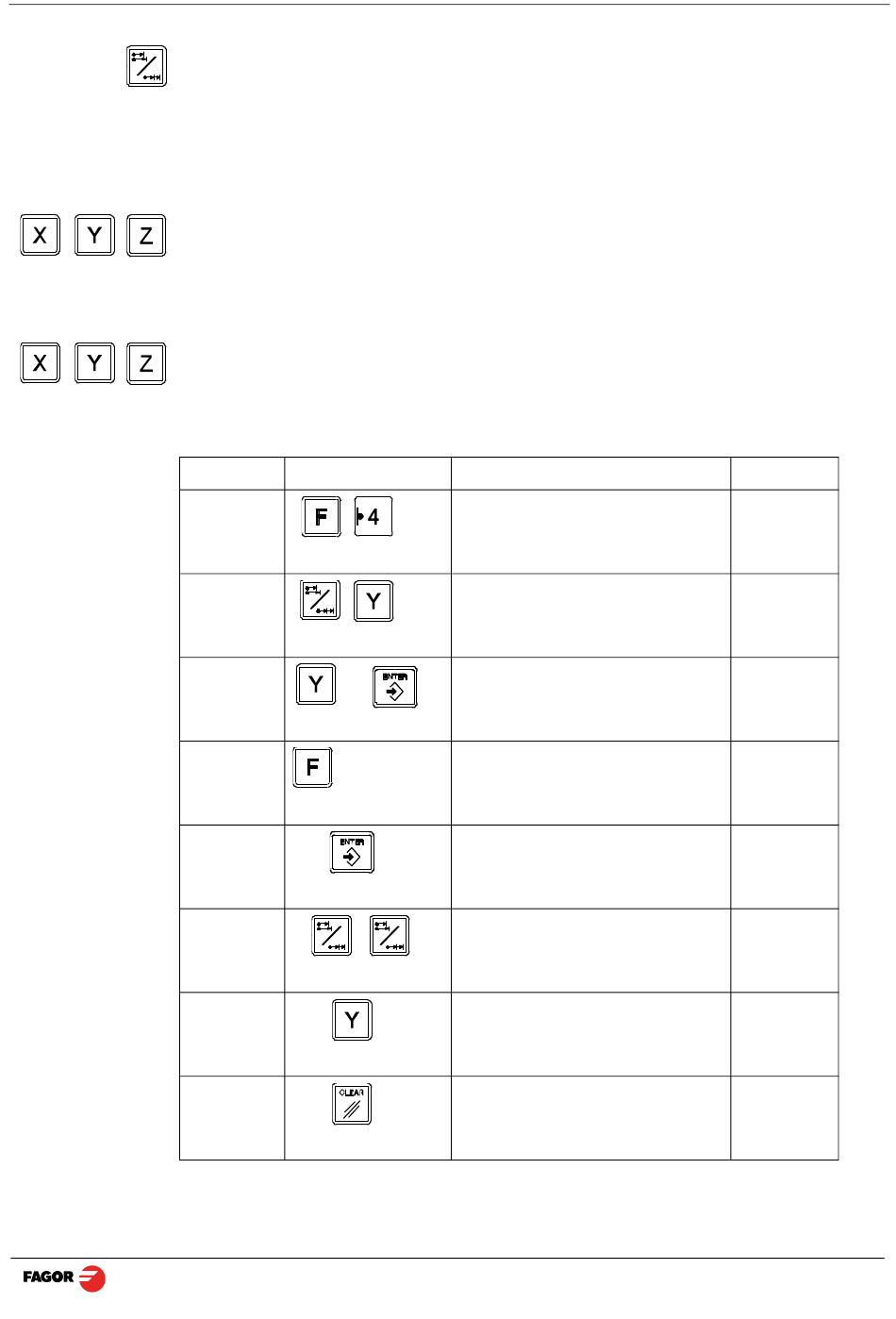

Segmente Tasten.
X = 25
Y= 10
Z = 16
X = 0
Y= 0
Z = Ad
X = 10
5
Y= 0
Z = Ad
X = 10
3 mal
Y= 0
Z = Ad
X = 10
Y= 5
Z = di
X = 2
Y=
Z = di
X = 2
Y= Preset
Z =
X = 25
Y= 2
Z = di
Operation
Greift auf Rechnermodus zu.
Greift auf ModusRECALL zu
und gibt den aktuellen Y-
Koordinatenwert ein.
Teilungsfaktor (5)
voreinstellen
Wählt die Operation Teilung
Ergebnis auf der Anzeige X (2)
Greiftauf Modus
Voreinstellungzu
Der Ergebniswert für die Y-
Achse voreinstellen
Rechnermodus zum Verlassen X = 25
