Abgleiche > Abgleichvorgang

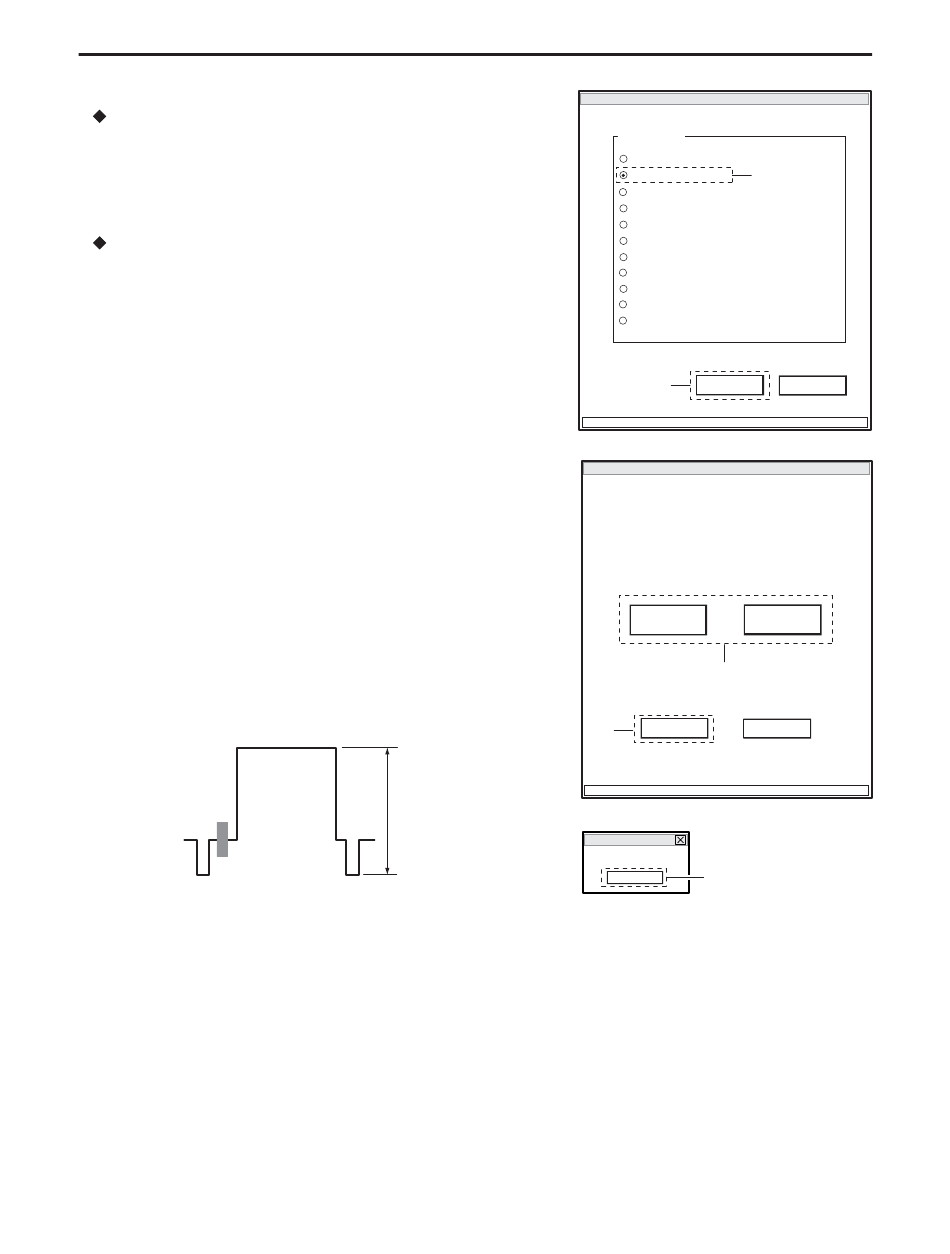

6-4-2 Videopegel
Vorbereitungen:
1) Schließen Sie CH1 des Oszilloskops an den
Videoausgang an.
2) Schalten Sie den Oszilloskop V-MODE auf „CH1" und
TRIGGER SOURCE auf „CH1".
Vorgang:
1) Aktivieren Sie das Optionsfeld neben VIDEO LEVEL
auf der ADJUST MENU-Anzeige.
2) Klicken Sie auf der ADJUST MENU-Anzeige auf die
Schaltfläche EXECUTE, um an die VIDEO LEVEL
ADJUSTMENT-Anzeige zu gelangen.
3) Klicken Sie auf die Schaltfläche UP oder DOWN, so dass
der Videopegel der Wellenform 1,0 ±0,05 Vs-s beträgt.
Klicken Sie auf die Schaltflächen in Intervallen von
etwa 2 Sekunden, während Sie die Erhöhung oder
Verminderung des Pegels A kontrollieren
4) Nachdem Sie den Schritt 3) beendet haben, klicken Sie
unbedingt auf die Schaltfläche SAVE. Falls Sie auf die
Schaltfläche RETURN klicken, wird wiederum die
ADJUST MENU-Anzeige in dem Status vor der
Ausführung dieses Abgleichs erhalten.
5) Nach dem Abspeichern erscheint der Dialog
ADJUSTMENT FINISHED. Klicken Sie auf die
Schaltfläche OK in dem Dialog, um die ADJUST MENU-
Anzeige wieder herzustellen.
1,0V
± 0,05Vs-s
Abb. 6-4-1
6 - 25
ADJUST MENU-Anzeige
MANUAL ADJUSTMENT PROGRAM for SERVICE STATION
××××
MODEL NAME:
ADJUST MENU
DATA INITIALIZE
1
VIDEO LEVEL
BURST LEVEL
SAMPLING PULSE
AUTO FUCUS
AUTO IRIS CONTROL
MATRIX
CHROMA GAIN
SPOT NOISE
LCD
EVF
2
EXECUTE
CONNECTION
VIDEO LEVEL ADJUSTMENT-Anzeige
MANUAL ADJUSTMENT PROGRAM for SERVICE STATION
VIDEO LEVEL ADJUSTMENT
UP
3
4
SAVE
RETURN
CONNECTION
ADJUSTMENT FINISHED-Dialog
FINISHED
ADJUSTMENT FINISHED.
5
OK
RETURN
DOWN
