Alber viamobil Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für viamobil:
- Gebrauchsanweisung (43 Seiten) ,
- Handbuch (8 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Alber viamobil
Inhaltszusammenfassung für Alber viamobil
- Seite 1 Gebrauchsanweisung viamobil...
- Seite 2 Mit dem haben Sie ein zuverlässiges und technisch hochwertiges Produkt aus dem Hause erworben. viamobil alber Es wird, einmal am Rollstuhl montiert, eine große Erleichterung bei der Bewältigung größerer Strecken sein, unterstützt Sie bei Bergauffahrten und bremst Sie bergab sanft ab. Um alle Vorzüge des...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Kurzübersicht ............................1 viamobil 1.1 Technische Daten............................1 1.2 Detailbeschreibung............................3 2. Vor der Inbetriebnahme............................4 2.1 Anbringen am Rollstuhl............................4 2.2 Laden der Akkus..............................7 3. Bedienung................................8 3.1 Sicherheitshinweise............................8 3.2 Fahrbetrieb............................10 3.3 Hindernisse..............................12 3.4 Gefahrenstellen............................12 4. Zubehör................................13 4.1 KFZ-Ladeleitung............................13 4.2 Wechselakkus..............................14 4.3 Zusatzgriffe..............................15 4.4 Kippstützen..............................17... -
Seite 4: Kurzübersicht Viamobil
Kurzübersicht viamobil 1.1 Technische Daten Motor Nennleistung: 150 W Maximale Leistung: 300 W Geschwindigkeit: stufenlos bis 5,0 km/h (vorwärts) bzw. bis 2,5 km/h (rückwärts) Steig- und Bremsfähigkeit: bis 18% Steigung / Gefälle (bei 130 kg Gesamtgewicht) Reichweite einer Akkuladung: bis 20 km, abhängig von Untergrund, Topographie und Gewicht der Person Batterie Ladegerät... -
Seite 6: Detailbeschreibung

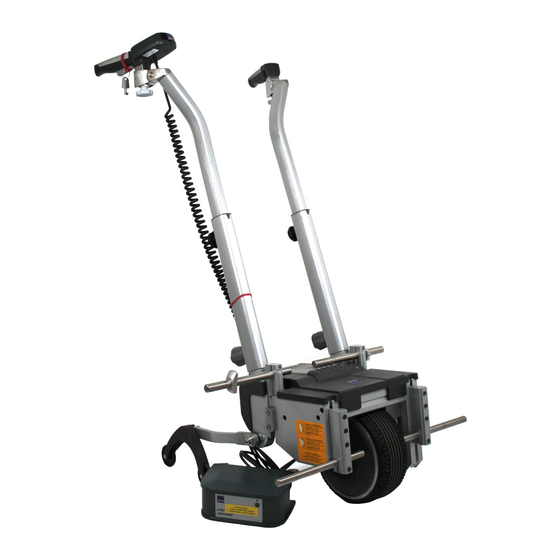

Detailbeschreibung 1. Akku-Pack 9. Geschwindigkeitsregler 2. Schnappverschluß 10. Fahrhebel 3. Ladesteckdose 11. Richtungsschalter 4. Haltegriff 12. Ein-/Ausschalter 5. Batteriekabel 13. Ladegerät 6. oberer Bolzen 14. Antriebseinheit 7. unterer Bolzen 15. Bedienkonsole 8. Batterieanzeige 16. Verlängerungsgriff... -
Seite 7: Vor Der Inbetriebnahme
Es sind die selben, die auch für das verwendet werden. Die scalamobil Anbringung der Halterung und Einstellung des darf jedoch nur von viamobils der Ulrich Alber GmbH oder autorisiertem Personal vorgenommen werden. Führen Sie den An- und Abbau des immer ohne Akku-Pack viamobils durch Sicherungsstifte entnehmen •... - Seite 8 Aufnahme einsetzen • Fahren Sie mit dem unteren Bolzen [7] des in die unteren Haken viamobils der Halterung ein. viamobil in die obere Aufnahme einsetzen, Sicherungstifte einsetzen • D rücken Sie den oberen Teil des Gerätes nach vorne, bis die oberen Bolzen [6] in die Aufnahmegabeln der Halterung eingreifen.
- Seite 9 Akku-Pack einsetzen, Batteriekabel anschließen • Legen Sie zum Schluß den Akku-Pack [1] in die Aufnahme am viamobil • Schließen Sie ihn an das Batteriekabel [5] an. • Verriegeln Sie den Ladestecker mit dem Schnappverschluß [2]. Bedienkonsole anbringen • Als nächstes wird die Bedienkonsole [15] angebracht. Schieben Sie dazu die Aufnahme der Bedienkonsole auf die dafür vorgesehene Halterung am...
-
Seite 10: Laden Der Akkus
Kabel der Bedienkonsole anschließen • Schließen Sie zum Schluß das Kabel der Bedienkonsole an die Steckdose im Gestell an. Achten Sie darauf, daß die in den Stecker eingearbeitete Nase auf die Nut in der Steckdose trifft. Wenden Sie beim Einstecken keine Gewalt an. -
Seite 11: Bedienung
Hinweise unbedingt zu beachten: • darf nur an Greifreifenrollstühle angebaut werden, die den anerkannten Regeln der viamobil Technik entsprechen und geprüft sind. • Beim Anbau an Greifreifenrollstühle muß darauf geachtet werden, daß der Stuhl über reifendruckunabhängige Feststellbremsen verfügt. - Seite 12 • Die Montage und Änderung der Halterung für das darf nur durch von der Firma autorisiertem viamobil alber Fachpersonal durchgeführt werden. • Das System muß jährlich von Ihrem Fachhändler geprüft und gewartet werden. • Sollten Sie parallel zu Hindernissen fahren, die schmäler als die Spurbreite des Rollstuhles sind, sollten diese nicht höher als 3 cm sein.
-
Seite 13: Fahrbetrieb
Fahrbetrieb Stellen Sie zunächst sicher, daß der Luftdruck in den Rollstuhlrädern mit den Angaben des Herstellers übereinstimmt. Vorwärtsfahren • Schalten Sie das Gerät mit dem Ein-/Ausschalter [12] ein. • Drehen Sie den Geschwindigkeitsregler [9] in die Position der langsamsten Geschwindigkeit, lösen Sie gegebenenfalls die Feststellbremsen des Rollstuhles. -
Seite 14: Rückwärtsfahren
Rückwärtsfahren • Für die Rückwärtsfahrt stellen Sie den Richtungsschalter [11] auf "Rückwärts" (Pfeil zeigt zu Ihnen). • Drehen Sie auch hier vor Fahrtbeginn den Geschwindigkeitsregler [9] ganz nach unten und passen Sie dann die Geschwindigkeit bei vollständig ge- drücktem Fahrhebel [10] an. Volle Akkus Batteriestandsanzeige überprüfen •... -
Seite 15: Hindernisse
Betrieb überwunden werden. • Schalten Sie dazu das aus und fahren Sie vorwärts an das Hindernis heran. viamobil • Heben Sie dann die Vorderräder des Rollstuhls leicht an, indem Sie ihn an den Griffen leicht nach hinten und nach unten ziehen. -
Seite 16: Zubehör
Zubehör KFZ-Ladeleitung • Die KFZ-Ladeleitung ermöglicht es Ihnen, das während der Fahrt in viamobil Ihrem Auto am Zigarettenanzünder zu laden. • Öffnen Sie dazu den Schnappverschluß [2] an der Ladesteckdose [3] des und ziehen Sie das Batteriekabel [5] ab. viamobils •... -
Seite 17: Wechselakkus
Wechselakkus • Wollen Sie größere Strecken zurücklegen, ist die Anschaffung eines zweiten Akku-Packs zum Austausch sinnvoll. Er ermöglicht Ihnen mit wenigen Hand- griffen eine Verdopplung der bisherigen Reichweite. • Öffnen Sie dazu einfach den Schnappverschluß [2] an der Ladesteckdose [3] und ziehen Sie das Batteriekabel [5] ab. •... -
Seite 18: Zusatzschiebegriffe (Optional Erhältlich)
Zusatzschiebegriffe (optional erhältlich) Montage der Zusatzschiebegriffe • Sofern noch nicht vormontiert, schieben Sie den Stellring (B) auf das Einsteckrohr (A). Ziehen Sie den im Stellring (B) befndlichen Gewindestift noch nicht fest. • Schieben Sie das Einsteckrohr (A) mit aufliegendem Stellring (B) in die Führungsaufnahme (C). -
Seite 19: Zusatzgriffe
Zusatzgriffe in das einsetzen und entfernen • Um die Zusatzschiebegriffe anzubringen führen Sie diese in die dafür vorgesehene Aufnahme an der Rückseite des ein. viamobils • Drehen Sie den Griff des Schnellspannstiftes um eine viertel Umdrehung, so daß er in die dafür vorgesehene Bohrung einrastet. -
Seite 20: Kippstützen
Kippstützen Beabsichtigen Sie häufiger Steigungen zu befahren, empfehlen wir Kippstützen anzubringen. viamobil Kippstützlänge einstellen • Drücken Sie den Feststellknopf in das Kippstützrohr hinein. Danach läßt sich das Stützrad in der Länge in 3 Positionen vergrößern oder verkleinern. • Die Position ist so zu wählen, daß das Stützrad in seiner ganzen Größe über das Hinterrad des Rollstuhls hinausragt, um eine ausreichende Stützwirkung... -
Seite 21: Pflege Und Wartung
Pflege und Wartung Wechsel der elektrischen Sicherungen Aufgrund von Überlastung oder Kurzschluß kann es zur Zerstörung der Sicherungen kommen. Diese sind jedoch leicht zu ersetzen. • Ziehen Sie das Batteriekabel [5] nach Öffnen des Schnappverschlusses [2] ab, um leichter an die Sicherungen heranzukommen. Die beiden 25A- Sicherungen lassen sich nach Entfernen der durchsichtigen Abdeckkappen herausziehen und durch neue ersetzen. -
Seite 22: Allgemeines Zum Akku-Pack
Lebensdauer. • Vermeiden Sie deshalb Tiefentladen - lassen Sie das nie eingeschaltet stehen. Der Akku- viamobil viamobil Pack soll nach Teilentladungen, also nach jedem Gebrauch, aufgeladen werden. • Bleibatterien unterliegen einer sogenannten Selbstentladung. Deshalb sollte der Akku-Pack - wenn immer möglich - ständig an das... -
Seite 23: Laden Der Akkus
Laden der Akkus Verwenden Sie für das Laden der Akkus nur das -Automatik- alber Netzladegerät oder die -KFZ-Ladeleitung. alber • Öffnen Sie den Schnappverschluß [2] an der Ladesteckdose [3] und ziehen Sie das Batteriekabel [5] ab. ·• Ziehen Sie den Akku am Griff nach oben und zu sich her und entnehmen Sie ihn. -
Seite 24: Reinigung
Bürste. Wartung ist ein äußerst wartungsarmes Gerät. Aus Sicherheitsgründen muß jedoch in 2-jährigem viamobil Turnus eine Wartung durchgeführt werden. Auch dann, wenn äußerlich keine Schäden oder Funktionsstörungen erkennbar sind. Wenden Sie sich bezüglich Wartungsarbeiten an Ihren Fachhändler oder eine der -Werksvertretungen. -
Seite 25: Probleme Und Lösungen
Probleme und Lösungen Gerät bewegt sich nach dem Einschalten nicht: Der Akku ist fast leer - das Gerät schaltet zum Schutz vor Unterpannung aus. Laden Sie die Akkus Aufschlag. Gerät bleibt bei steilen Bergauf- (ab-) Fahrten stehen: Steigung oder Gefälle ist zu steil - Gerät ist überlastet. Unterstützen Sie den Antrieb durch manuelles Schieben bzw. -
Seite 26: Gewährleistung Und Haftung
Material- und Verarbeitungsfehler. Von der Gewährleistung ausgeschlossen sind Verschleißteile und Schäden, die sich als Folge übermäßiger Beanspruchung, unrichtiger Behandlung, gewaltsamer Beschädigung oder unzulässiger Änderung ergeben. 7.2 Haftung Die Ulrich Alber GmbH ist als Hersteller des für die Sicherheit des nicht verantwortlich, wenn viamobils viamobils •... -
Seite 27: Alber - Werksvertretungen
44, chée de Waterloo Parc du Moulin á Vent B-1640 Rhode St. Genése F-69693 Vénissieux Tel.: 02-3585986 Fax: 02-3585951 Tel.: 472-785050 Fax: 472-785055 Alber AG Simorg Ltd. Kesselstraße 2 Unit C, Abbeygate Business Centre CH-8957 Spreitenbach Hitchin Road Tel.: 05640-15200 Fax: 05640-15201 Luton, Bedfordshire LU2 OER Tel.: 1582-484785... -
Seite 28: Service-Center
A.Katzir BLVD, “Sheba” Medical Center P.K. 87, Kavaklidere 06692 Tel.-Hashomer 52621 Ankara Tel.: 3-6358151 Fax: 3-5350359 Tel.: 312-430-3871 Fax: 312-430-3872 Alber Japan Co.,Ltd. Frank Mobility Systems 4-1-9, Narihira, Sumida-ku PIIP-ICM Building, 1003, International Drive J-Tokyo 130-0002 USA-Oakdale, PA 15071-9226 Tel.: 3-5619-7251 Fax: 3-5619-7252 Tel.: 724-6957822... - Seite 29 Ulrich Alber GmbH + Co. KG Sigmaringer Str. 100 72458 Albstadt Tel.: 07431 - 9096 - 0 Fax: 07431 - 9096 - 35 21.0001.4.01.05...
