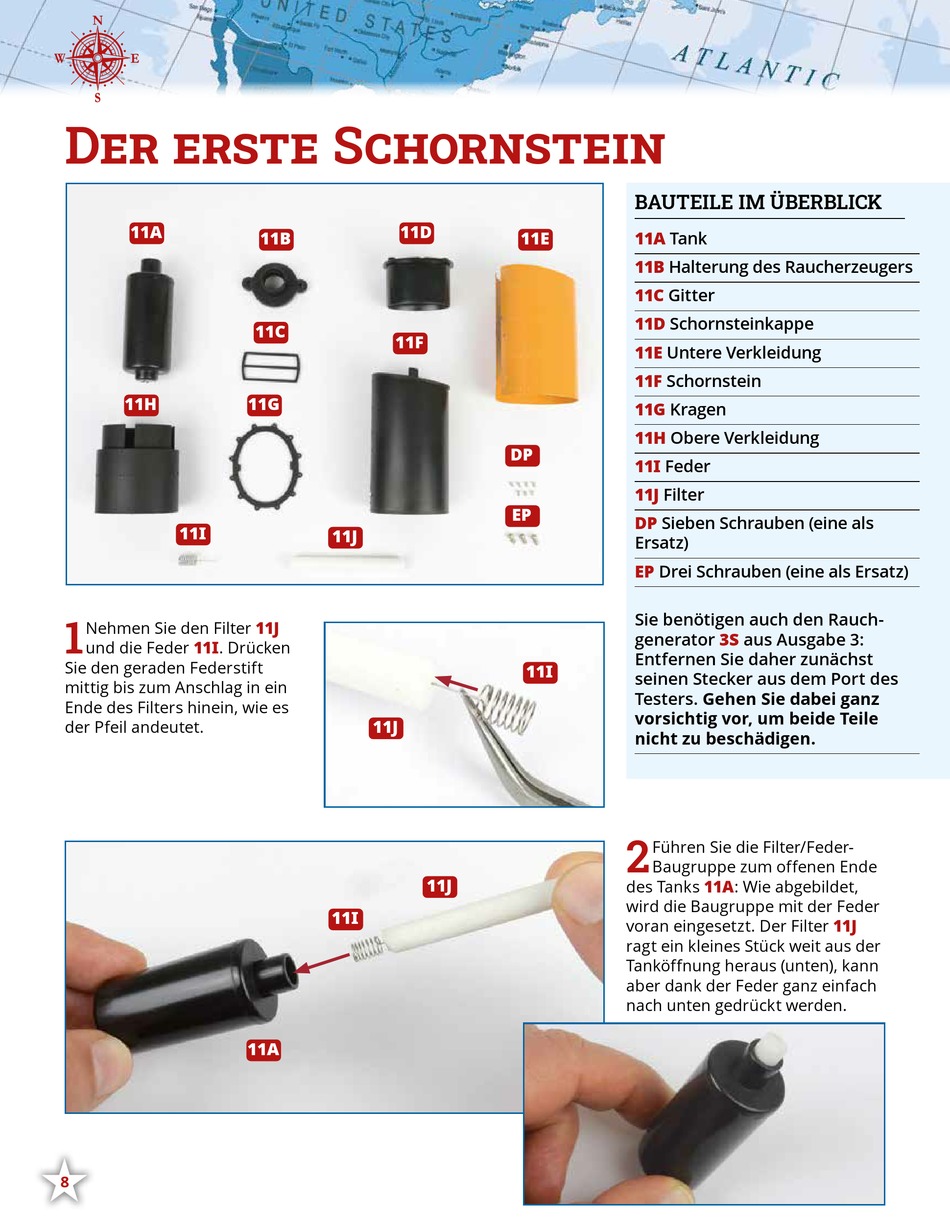

Der erste Schornstein
11A
11H
11I
1
Nehmen Sie den Filter
und die Feder 11I. Drücken
Sie den geraden Federstift
mittig bis zum Anschlag in ein
Ende des Filters hinein, wie es
der Pfeil andeutet.
•
8
11D
11B
11C
11F
11G
11J
11J
11J
11J
11I
11A
BAUTEILE IM ÜBERBLICK
11E
11A
Tank
11B
Halterung des Raucherzeugers
11C
Gitter
11D
Schornsteinkappe
11E
Untere Verkleidung
11F
Schornstein
11G
Kragen
11H
Obere Verkleidung
DP
11I
Feder
11J
Filter
EP
DP
Sieben Schrauben (eine als
Ersatz)
EP
Drei Schrauben (eine als Ersatz)
Sie benötigen auch den Rauch-
generator
Entfernen Sie daher zunächst
11I
seinen Stecker aus dem Port des
Testers. Gehen Sie dabei ganz
vorsichtig vor, um beide Teile
nicht zu beschädigen.
2
Führen Sie die Filter/Feder-
Baugruppe zum offenen Ende
des Tanks 11A: Wie abgebildet,
wird die Baugruppe mit der Feder
voran eingesetzt. Der Filter
ragt ein kleines Stück weit aus der
Tanköffnung heraus (unten), kann
aber dank der Feder ganz einfach
nach unten gedrückt werden.
3S
aus Ausgabe 3:
11J
