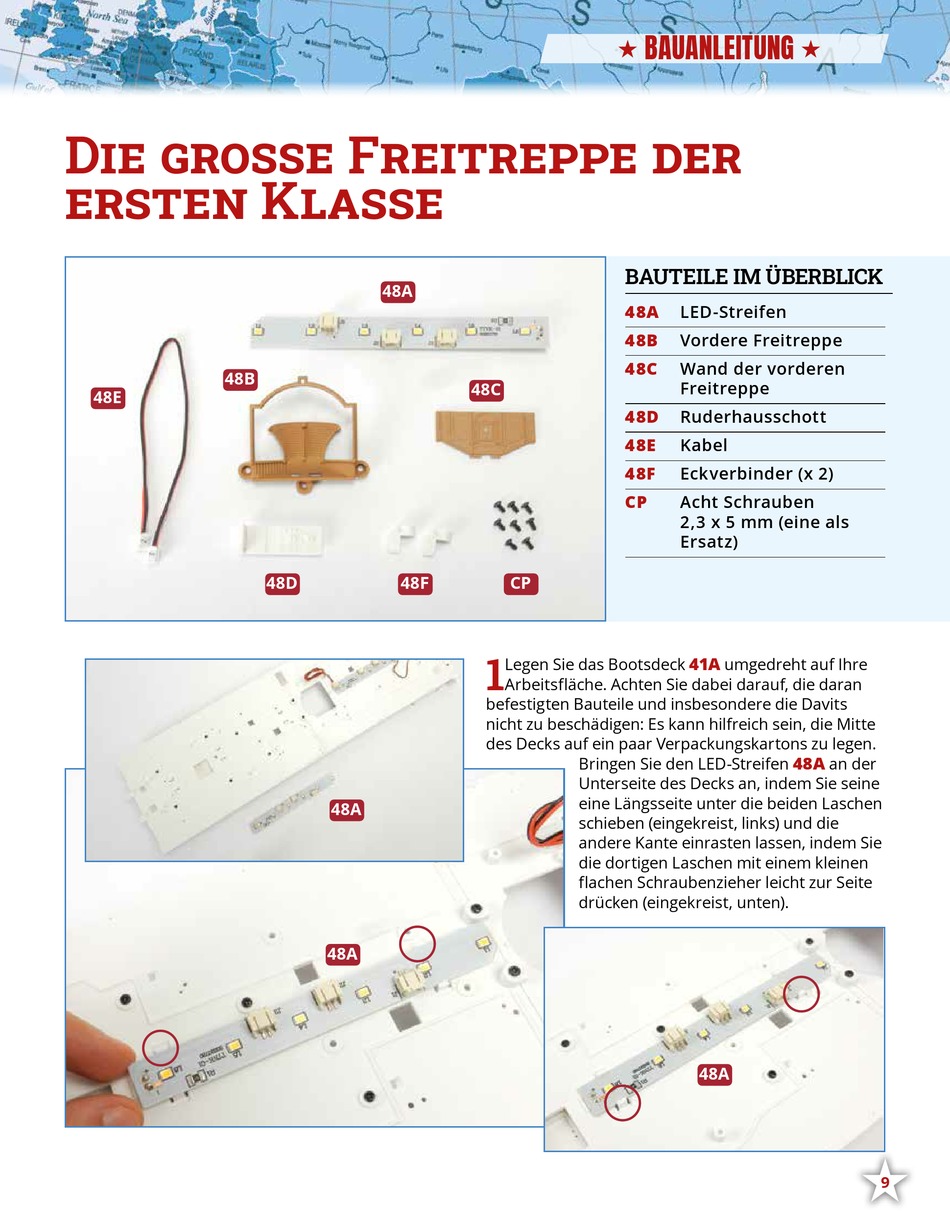

Die grosse Freitreppe der
ersten Klasse
48B
48E
48A
48D
48F
48A
48A
BAUANLEITUNG
•
BAUTEILE IM ÜBERBLICK
48A
48B
48C
48C
48D
48E
48F
CP
CP
1
Legen Sie das Bootsdeck
Arbeitsfläche. Achten Sie dabei darauf, die daran
befestigten Bauteile und insbesondere die Davits
nicht zu beschädigen: Es kann hilfreich sein, die Mitte
des Decks auf ein paar Verpackungskartons zu legen.
Bringen Sie den LED-Streifen
Unterseite des Decks an, indem Sie seine
eine Längsseite unter die beiden Laschen
schieben (eingekreist, links) und die
andere Kante einrasten lassen, indem Sie
die dortigen Laschen mit einem kleinen
flachen Schraubenzieher leicht zur Seite
drücken (eingekreist, unten).
•
LED-Streifen
Vordere Freitreppe
Wand der vorderen
Freitreppe
Ruderhausschott
Kabel
Eckverbinder (x 2)
Acht Schrauben
2,3 x 5 mm (eine als
Ersatz)
41A
umgedreht auf Ihre
48A
an der
48A
•
9
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 BAUANLEITUNG • • Die grosse Freitreppe der ersten Klasse BAUTEILE IM ÜBERBLICK LED-Streifen Vordere Freitreppe Wand der vorderen Freitreppe Ruderhausschott Kabel Eckverbinder (x 2) Acht Schrauben 2,3 x 5 mm (eine als Ersatz) Legen Sie das Bootsdeck umgedreht auf Ihre Arbeitsfläche.
- Seite 2 Fügen Sie die vordere Freitreppe von unten in die Öffnung des Bootsdecks ein. Das kleine Loch hinten am Rahmen der Treppe nimmt den kleinen Zapfen an der Unterseite des Decks auf (Pfeil, oben). Die Schraubenaufnahmen neben der Treppe passen auf die erhöhten Schraubensockel (blau eingekreist).
- Seite 3 BAUANLEITUNG • • Legen Sie das Ruderhausschott und die zwei Eckverbinder bereit. Platzieren Sie die beiden Verbinder auf der Rückseite des Schotts, sodass ihre Aussparungen die erhabe- nen Schraubenfassungen mit Laschen am Schott aufnehmen. Fixieren Sie die Teile mit zwei Schrauben aneinander.
- Seite 4 Trennen Sie nun zwei der verbliebenen Bogenfenster aus dem Rahmen, den Sie mit der Ausgabe 22 erhalten haben. Nehmen Sie zudem das Gitter aus der Ausgabe 20. Kleben Sie alle drei Teile auf den Rückseiten der Aufbaustruktur fest. Das Bauergebnis LEDs und die berühmte Freitreppe der ersten Klasse sind an den Aufbauten montiert.
