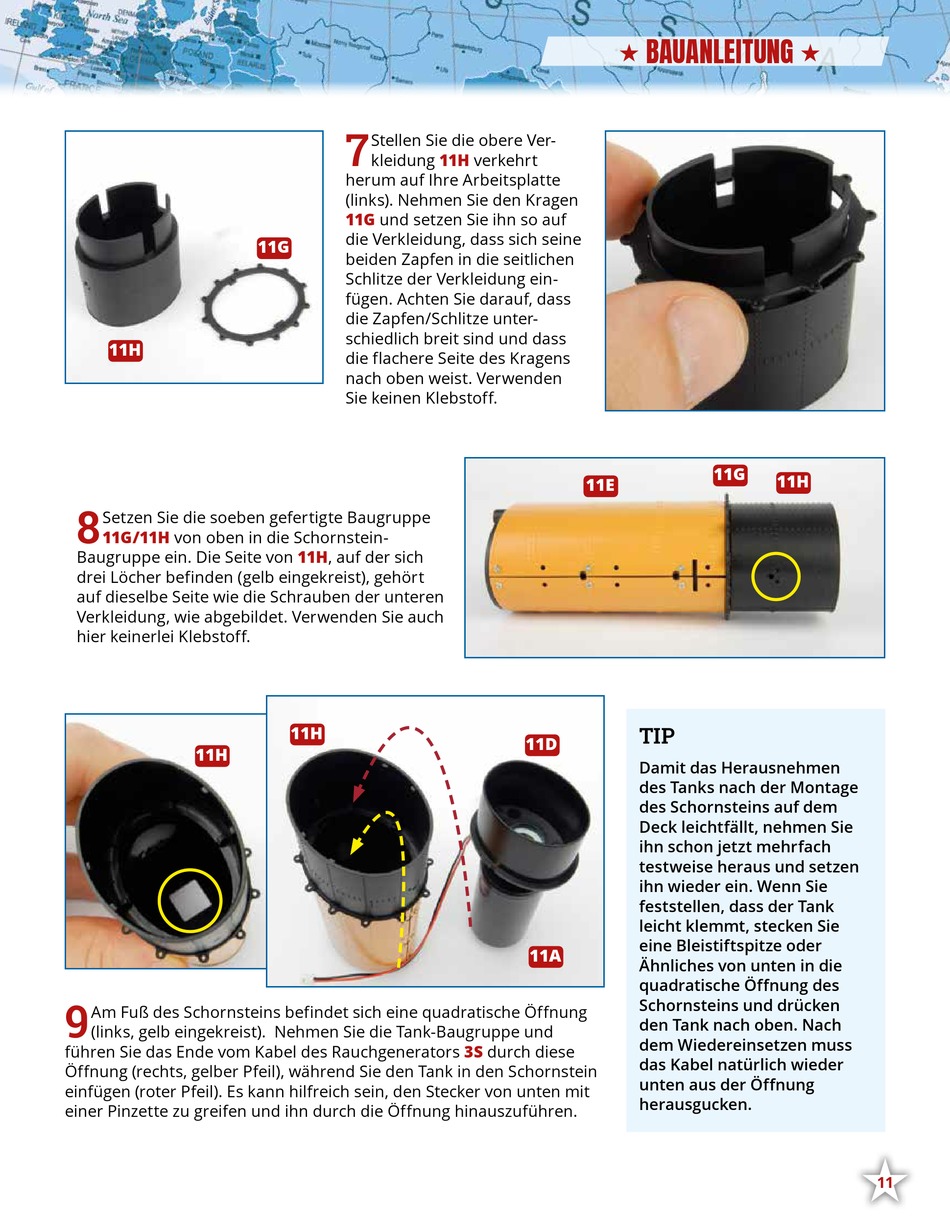

Setzen Sie die soeben gefertigte Baugruppe
11G/11H
von oben in die Schornstein-
Baugruppe ein. Die Seite von 11H, auf der sich
drei Löcher befinden (gelb eingekreist), gehört
auf dieselbe Seite wie die Schrauben der unteren
Verkleidung, wie abgebildet. Verwenden Sie auch
hier keinerlei Klebstoff.
11H
9
Am Fuß des Schornsteins befindet sich eine quadratische Öffnung
(links, gelb eingekreist). Nehmen Sie die Tank-Baugruppe und
führen Sie das Ende vom Kabel des Rauchgenerators
Öffnung (rechts, gelber Pfeil), während Sie den Tank in den Schornstein
einfügen (roter Pfeil). Es kann hilfreich sein, den Stecker von unten mit
einer Pinzette zu greifen und ihn durch die Öffnung hinauszuführen.
7
Stellen Sie die obere Ver-
kleidung
herum auf Ihre Arbeitsplatte
(links). Nehmen Sie den Kragen
11G
und setzen Sie ihn so auf
die Verkleidung, dass sich seine
11G
beiden Zapfen in die seitlichen
Schlitze der Verkleidung ein-
fügen. Achten Sie darauf, dass
die Zapfen/Schlitze unter-
schiedlich breit sind und dass
die flachere Seite des Kragens
nach oben weist. Verwenden
Sie keinen Klebstoff.
11H
11H
verkehrt
11E
11D
11A
3S
durch diese
BAUANLEITUNG
•
11G
11H
TIP
Damit das Herausnehmen
des Tanks nach der Montage
des Schornsteins auf dem
Deck leichtfällt, nehmen Sie
ihn schon jetzt mehrfach
testweise heraus und setzen
ihn wieder ein. Wenn Sie
feststellen, dass der Tank
leicht klemmt, stecken Sie
eine Bleistiftspitze oder
Ähnliches von unten in die
quadratische Öffnung des
Schornsteins und drücken
den Tank nach oben. Nach
dem Wiedereinsetzen muss
das Kabel natürlich wieder
unten aus der Öffnung
herausgucken.
•
•
