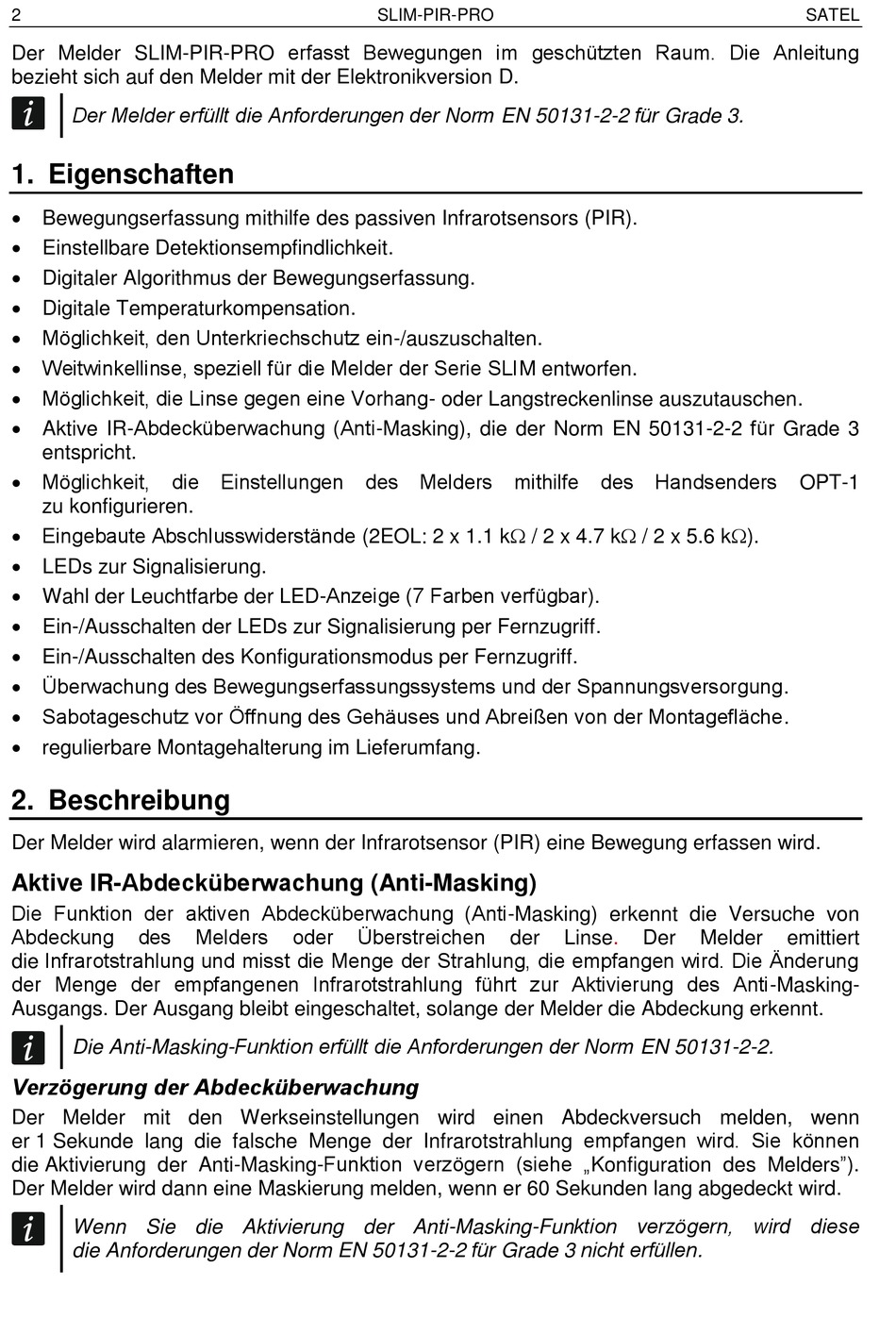

2
Der Melder SLIM-PIR-PRO erfasst Bewegungen im geschützten Raum. Die Anleitung
bezieht sich auf den Melder mit der Elektronikversion D.
Der Melder erfüllt die Anforderungen der Norm EN 50131-2-2 für Grade 3.
1. Eigenschaften
Bewegungserfassung mithilfe des passiven Infrarotsensors (PIR).
Einstellbare Detektionsempfindlichkeit.
Digitaler Algorithmus der Bewegungserfassung.
Digitale Temperaturkompensation.
Möglichkeit, den Unterkriechschutz ein-/auszuschalten.
Weitwinkellinse, speziell für die Melder der Serie SLIM entworfen.
Möglichkeit, die Linse gegen eine Vorhang- oder Langstreckenlinse auszutauschen.
Aktive IR-Abdecküberwachung (Anti-Masking), die der Norm EN 50131-2-2 für Grade 3
entspricht.
Möglichkeit,
die
zu konfigurieren.
Eingebaute Abschlusswiderstände (2EOL: 2 x 1.1 k / 2 x 4.7 k / 2 x 5.6 k).
LEDs zur Signalisierung.
Wahl der Leuchtfarbe der LED-Anzeige (7 Farben verfügbar).
Ein-/Ausschalten der LEDs zur Signalisierung per Fernzugriff.
Ein-/Ausschalten des Konfigurationsmodus per Fernzugriff.
Überwachung des Bewegungserfassungssystems und der Spannungsversorgung.
Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montagefläche.
regulierbare Montagehalterung im Lieferumfang.
2. Beschreibung
Der Melder wird alarmieren, wenn der Infrarotsensor (PIR) eine Bewegung erfassen wird.
Aktive IR-Abdecküberwachung (Anti-Masking)
Die Funktion der aktiven Abdecküberwachung (Anti-Masking) erkennt die Versuche von
Abdeckung
des
die Infrarotstrahlung und misst die Menge der Strahlung, die empfangen wird. Die Änderung
der Menge der empfangenen Infrarotstrahlung führt zur Aktivierung des Anti-Masking-
Ausgangs. Der Ausgang bleibt eingeschaltet, solange der Melder die Abdeckung erkennt.
Die Anti-Masking-Funktion erfüllt die Anforderungen der Norm EN 50131-2-2.
Verzögerung der Abdecküberwachung
Der Melder mit den Werkseinstellungen wird einen Abdeckversuch melden, wenn
er 1 Sekunde lang die falsche Menge der Infrarotstrahlung empfangen wird. Sie können
die Aktivierung der Anti-Masking-Funktion verzögern (siehe „Konfiguration des Melders").
Der Melder wird dann eine Maskierung melden, wenn er 60 Sekunden lang abgedeckt wird.
Wenn Sie die Aktivierung der Anti-Masking-Funktion verzögern, wird diese
die Anforderungen der Norm EN 50131-2-2 für Grade 3 nicht erfüllen.
Einstellungen des Melders mithilfe
Melders
oder
Überstreichen
SLIM-PIR-PRO
der
des Handsenders
Linse.
Der
Melder
SATEL
OPT-1
emittiert
