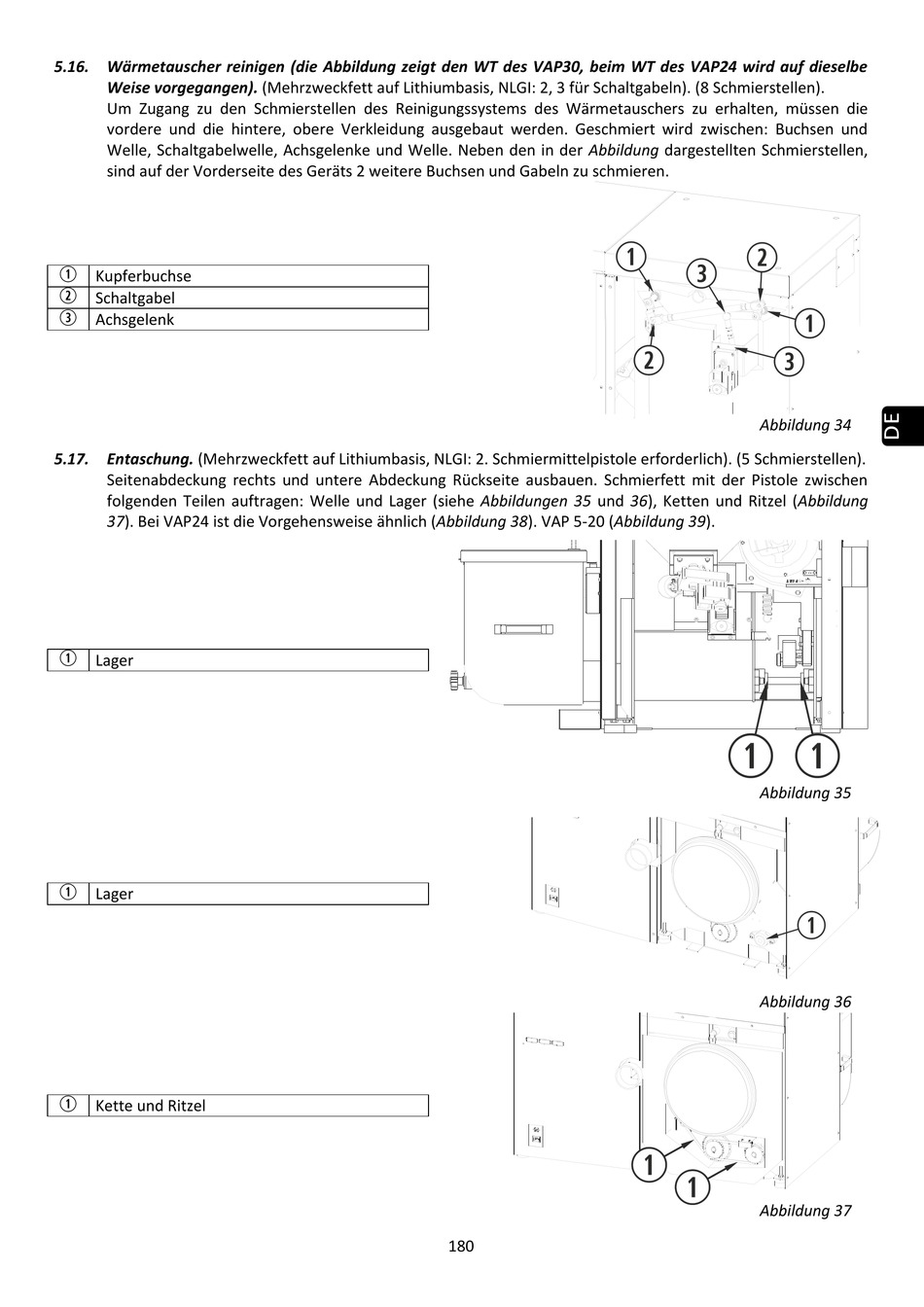

5.16. Wärmetauscher reinigen (die Abbildung zeigt den WT des VAP30, beim WT des VAP24 wird auf dieselbe
Weise vorgegangen). (Mehrzweckfett auf Lithiumbasis, NLGI: 2, 3 für Schaltgabeln). (8 Schmierstellen).
Um Zugang zu den Schmierstellen des Reinigungssystems des Wärmetauschers zu erhalten, müssen die
vordere und die hintere, obere Verkleidung ausgebaut werden. Geschmiert wird zwischen: Buchsen und
Welle, Schaltgabelwelle, Achsgelenke und Welle. Neben den in der Abbildung dargestellten Schmierstellen,
sind auf der Vorderseite des Geräts 2 weitere Buchsen und Gabeln zu schmieren.

Kupferbuchse

Schaltgabel

Achsgelenk
5.17. Entaschung. (Mehrzweckfett auf Lithiumbasis, NLGI: 2. Schmiermittelpistole erforderlich). (5 Schmierstellen).
Seitenabdeckung rechts und untere Abdeckung Rückseite ausbauen. Schmierfett mit der Pistole zwischen
folgenden Teilen auftragen: Welle und Lager (siehe Abbildungen 35 und 36), Ketten und Ritzel (Abbildung
37). Bei VAP24 ist die Vorgehensweise ähnlich (Abbildung 38). VAP 5-20 (Abbildung 39).

Lager

Lager

Kette und Ritzel
180
Abbildung 34
Abbildung 35
Abbildung 36
Abbildung 37
