Pendeln und Federn sind Verschleißteile, Ecoforest garantiert die korrekte Funktion mit einem minimalen
Leistungsverlust bei einer Abnutzung von bis zu 70% ihrer Länge.

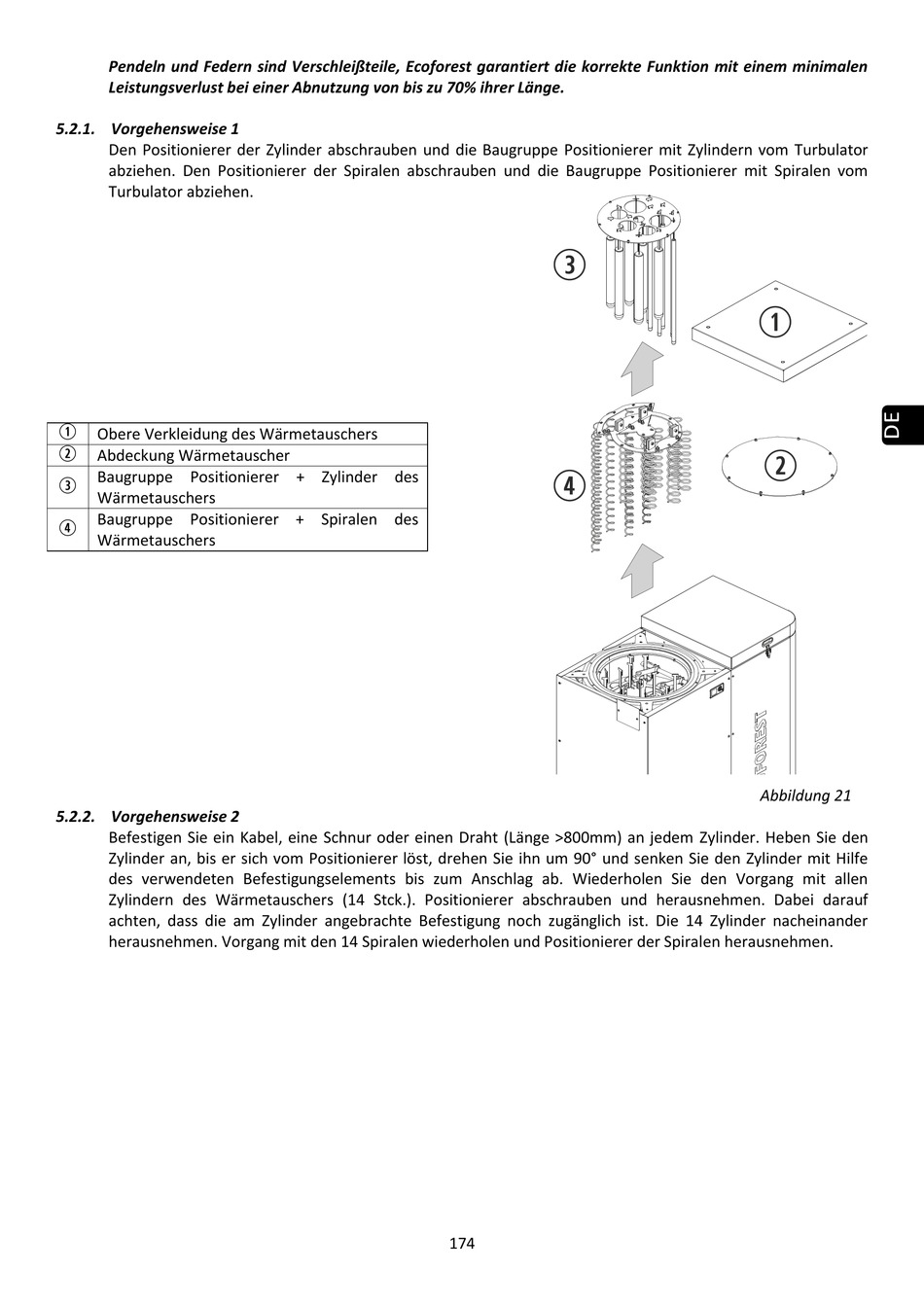

5.2.1. Vorgehensweise 1
Den Positionierer der Zylinder abschrauben und die Baugruppe Positionierer mit Zylindern vom Turbulator
abziehen. Den Positionierer der Spiralen abschrauben und die Baugruppe Positionierer mit Spiralen vom
Turbulator abziehen.

Obere Verkleidung des Wärmetauschers

Abdeckung Wärmetauscher
Baugruppe Positionierer + Zylinder des

Wärmetauschers
Baugruppe Positionierer + Spiralen des

Wärmetauschers
5.2.2. Vorgehensweise 2
Befestigen Sie ein Kabel, eine Schnur oder einen Draht (Länge >800mm) an jedem Zylinder. Heben Sie den
Zylinder an, bis er sich vom Positionierer löst, drehen Sie ihn um 90° und senken Sie den Zylinder mit Hilfe
des verwendeten Befestigungselements bis zum Anschlag ab. Wiederholen Sie den Vorgang mit allen
Zylindern des Wärmetauschers (14 Stck.). Positionierer abschrauben und herausnehmen. Dabei darauf
achten, dass die am Zylinder angebrachte Befestigung noch zugänglich ist. Die 14 Zylinder nacheinander
herausnehmen. Vorgang mit den 14 Spiralen wiederholen und Positionierer der Spiralen herausnehmen.
174
Abbildung 21
