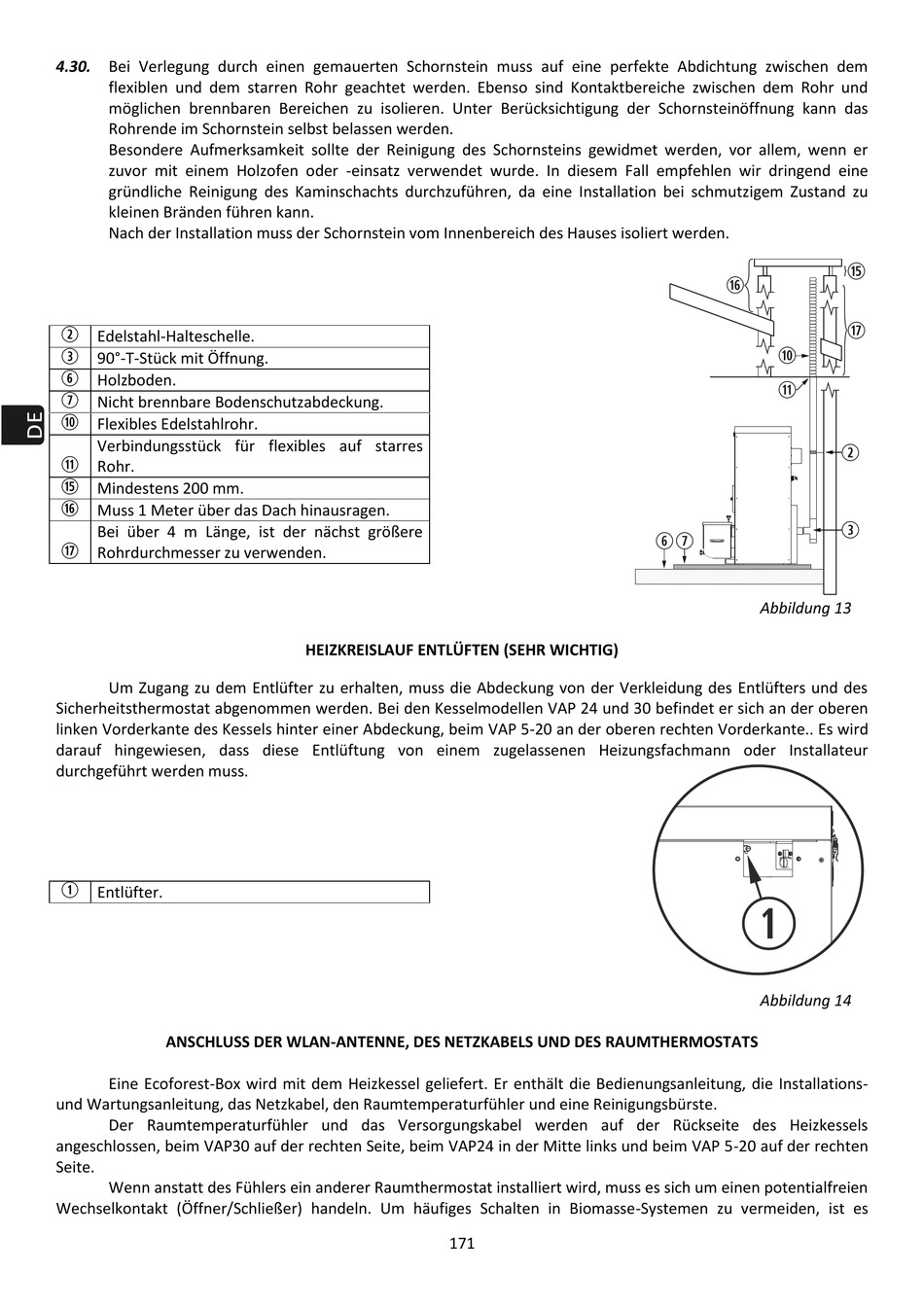

ECOFOREST VAP 5-20 CW Installations- Und Wartungsanleitung Seite 172

4.30. Bei Verlegung durch einen gemauerten Schornstein muss auf eine perfekte Abdichtung zwischen dem
flexiblen und dem starren Rohr geachtet werden. Ebenso sind Kontaktbereiche zwischen dem Rohr und
möglichen brennbaren Bereichen zu isolieren. Unter Berücksichtigung der Schornsteinöffnung kann das
Rohrende im Schornstein selbst belassen werden.
Besondere Aufmerksamkeit sollte der Reinigung des Schornsteins gewidmet werden, vor allem, wenn er
zuvor mit einem Holzofen oder -einsatz verwendet wurde. In diesem Fall empfehlen wir dringend eine
gründliche Reinigung des Kaminschachts durchzuführen, da eine Installation bei schmutzigem Zustand zu
kleinen Bränden führen kann.
Nach der Installation muss der Schornstein vom Innenbereich des Hauses isoliert werden.

Edelstahl-Halteschelle.

90°-T-Stück mit Öffnung.

Holzboden.

Nicht brennbare Bodenschutzabdeckung.

Flexibles Edelstahlrohr.
Verbindungsstück für flexibles auf starres

Rohr.

Mindestens 200 mm.

Muss 1 Meter über das Dach hinausragen.
Bei über 4 m Länge, ist der nächst größere

Rohrdurchmesser zu verwenden.
Um Zugang zu dem Entlüfter zu erhalten, muss die Abdeckung von der Verkleidung des Entlüfters und des
Sicherheitsthermostat abgenommen werden. Bei den Kesselmodellen VAP 24 und 30 befindet er sich an der oberen
linken Vorderkante des Kessels hinter einer Abdeckung, beim VAP 5-20 an der oberen rechten Vorderkante.. Es wird
darauf hingewiesen, dass diese Entlüftung von einem zugelassenen Heizungsfachmann oder Installateur
durchgeführt werden muss.

Entlüfter.
ANSCHLUSS DER WLAN-ANTENNE, DES NETZKABELS UND DES RAUMTHERMOSTATS
Eine Ecoforest-Box wird mit dem Heizkessel geliefert. Er enthält die Bedienungsanleitung, die Installations-
und Wartungsanleitung, das Netzkabel, den Raumtemperaturfühler und eine Reinigungsbürste.
Der Raumtemperaturfühler und das Versorgungskabel werden auf der Rückseite des Heizkessels
angeschlossen, beim VAP30 auf der rechten Seite, beim VAP24 in der Mitte links und beim VAP 5-20 auf der rechten
Seite.
Wenn anstatt des Fühlers ein anderer Raumthermostat installiert wird, muss es sich um einen potentialfreien
Wechselkontakt (Öffner/Schließer) handeln. Um häufiges Schalten in Biomasse-Systemen zu vermeiden, ist es
HEIZKREISLAUF ENTLÜFTEN (SEHR WICHTIG)
171




Abbildung 13
Abbildung 14




