520
Modelle A/M:
15. Das Niveaustück (21) mit den beiden Schrauben (14) und ihren Spannscheiben (15)
befestigen; den Waagbalken dabei nach unten drücken (Anschlag) und sicherstellen, dass das
Schlitzblech im Lichtschrankenkörper mittig ist.
Modelle C/D/G:
16. Die beiden Schrauben (14) und ihre Spannscheiben (15) eindrehen und
festziehen; den Waagbalken dabei nach unten drücken (Anschlag) und sicherstellen, dass das
Schlitzblech im Lichtschrankenkörper mittig ist.
17. Die beiden Lagerschrauben (16) und ihre Spannscheiben (15) in die Doppelmutter drehen und
satt anziehen.

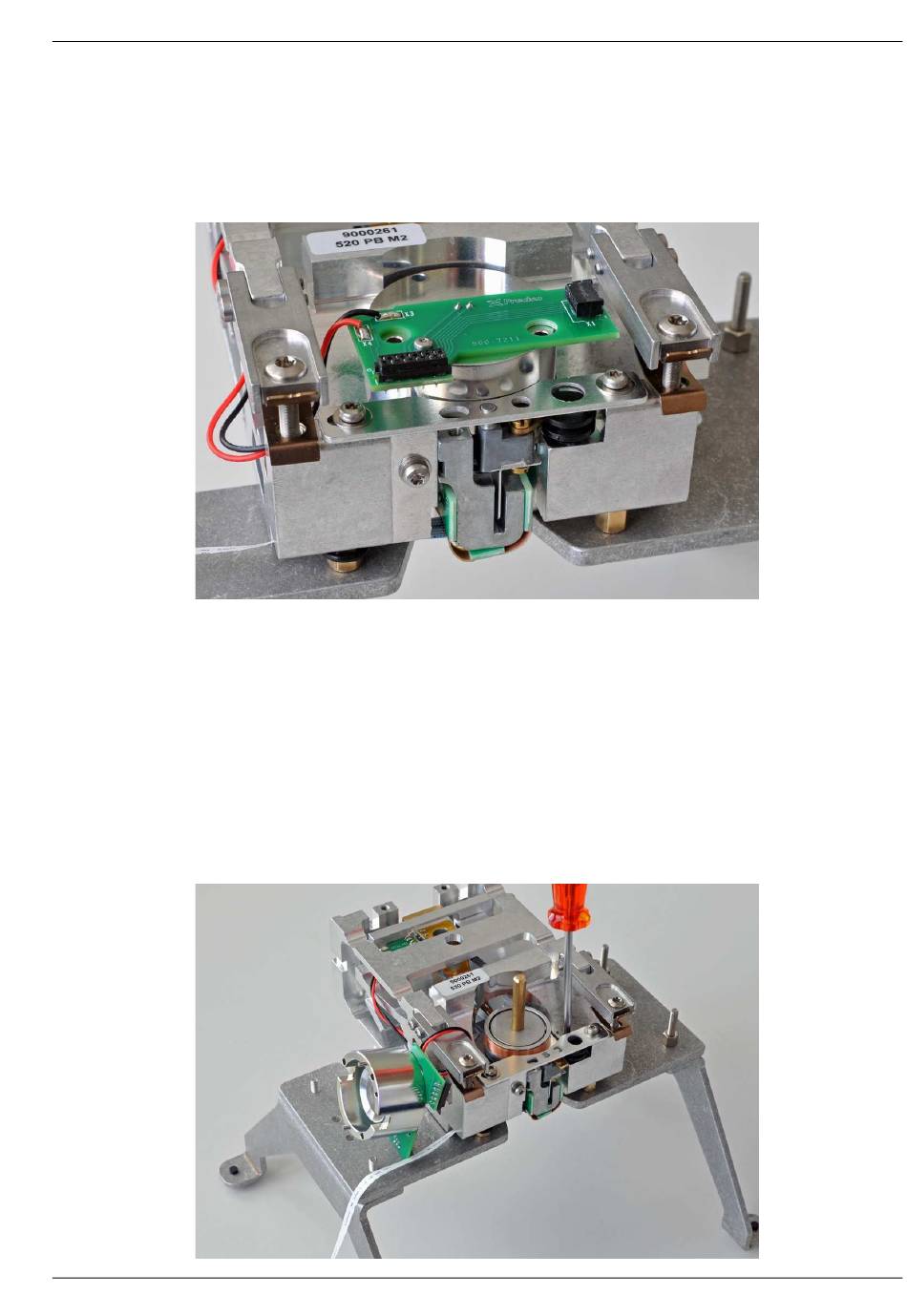

4.7 Die Wägezelle ausrichten
1. Den Magnettopf zur Seite neigen (er wird von zwei Litzen gehalten).
2. Die beiden Magnetbodenschrauben (6) (Ansicht Y der Wägezellenübersicht) lösen; nur etwa eine
halbe Umdrehung, nicht herausdrehen!
3. Die Zentrierlehre [10] in die Spule einführen, den Magnetboden danach ausrichten und diesen
mit seinen beiden Schrauben (6) befestigen; die Schrauben in mehreren Schritten
abwechslungsweise anziehen.
