PDC Interface für BMW, CITROEN, FORD, MINI, PEUGEOT
Merkmale
•
Behält die Parktöne und Signaltöne für bestimmte Fahrzeuge bei.
•
Kann mit jedem Nachrüstkabelbaum gekoppelt werden, wenn ein Aftermarket-Stereo nachgerüstet wird
•
Schnelle und einfache Installation
Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung geändert werden, wenn der Hersteller Än-
derungen und/oder Verbesserungen an dem Produkt/den Produkten vornimmt. Diese Betriebsanleitung basiert auf dokumen-
tierten Daten und Untersuchungen. Der Hersteller dieses Produkts kann nicht für Änderungen am Fahrzeug durch den Herstel-
ler oder für Schäden verantwortlich gemacht werden, die durch den Einbau dieses Produkts entstehen können.
Über dieses Produkt

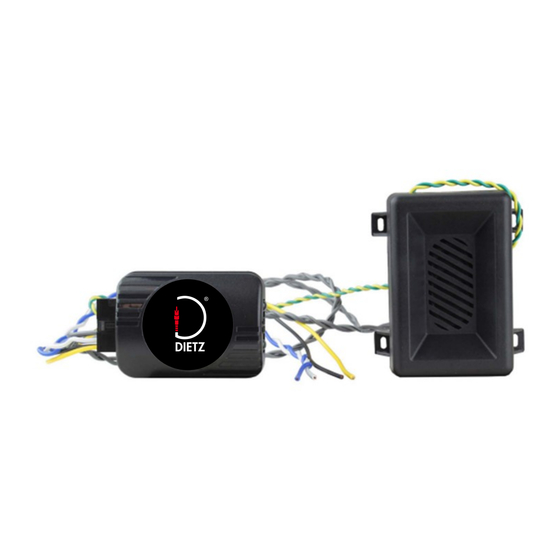

Die Schnittstelle 66052 ermöglicht es Ihnen, die originalen Parktöne Ihres Fahrzeugs beizubehalten, wenn Sie auf ein Nachrüst-
radio umrüsten. Dieses Produkt ist für ausgewählte PSA, BMW und Land Rover Fahrzeuge geeignet. Bei der Aufrüstung des
Original-Audiosystems können bestimmte Funktionen, wie z. B. Parktöne, über das CAN-System verloren gehen. Durch den
Einsatz des 66052 können diese Informationen jedoch neu interpretiert werden und bleiben erhalten. Bitte beachten Sie, dass
dieses Produkt verwendet werden sollte, wenn Sicherheitstöne (Rückfahrsensor-Audio, Sicherheitsgurt-/Autotür-
Öffnungssignal) bei der Aufrüstung auf eine Nachrüst-Stereoanlage nicht erhalten bleiben. Dieses Produkt muss zusätzlich mit
einem separaten ISO-Kabelbaum oder einer Lenkradsteuerungsschnittstelle verwendet werden, wenn Sie diese Funktionen
beibehalten möchten.
66052
Haftungsausschluss
Werbung
Verwandte Anleitungen für Dietz 66052
Inhaltszusammenfassung für Dietz 66052
- Seite 1 Schäden verantwortlich gemacht werden, die durch den Einbau dieses Produkts entstehen können. Über dieses Produkt Die Schnittstelle 66052 ermöglicht es Ihnen, die originalen Parktöne Ihres Fahrzeugs beizubehalten, wenn Sie auf ein Nachrüst- radio umrüsten. Dieses Produkt ist für ausgewählte PSA, BMW und Land Rover Fahrzeuge geeignet. Bei der Aufrüstung des Original-Audiosystems können bestimmte Funktionen, wie z.
-
Seite 2: Unterstütze Fahrzeuge
Vergewissern Sie sich vor dem Einbau, dass das Hauptgerät von der Stromquelle getrennt ist. 1. Schließen Sie den 14-poligen Molex-Stecker an das Interface 66052 an. Bringen Sie dann die folgenden Drähte an der Rückseite des Blockverbinders an (siehe Seite 4 für weitere Einzelheiten) -
Seite 3: Standorte Der Anschlüsse
LED konstant grün. Testen Sie das 60052, indem Sie eine Tür öffnen oder den Rückwärtsgang des Fahrzeugs einlegen. Sie sollten nun die Signaltöne aus der 66052 Box hören. Fahren Sie nach dem Test mit dem Zusammenbau des Armaturenbretts fort. -
Seite 4: About This Product
PSA, BMW and Land Rover vehicles. When upgrading the original audio system, certain fea- tures, like parking tones, can become lost via the CAN system. But with the application of the 66052 this information can be re-interpreted and retained. -
Seite 5: Prior To Installation
Before installation, make sure that the head unit is disconnected from the power source 1. Connect the 14-pin molex connector to the 66052 interface. Then attach the following wires to the rear of the block connector (see following page for more detail) -
Seite 6: Wiring Diagram
You should now hear the chimes coming through the 66052 box. Once tested, proceed to reassemble the dashboard. If you encounter any problems during the installation of the 66052, please contact our technical department with the full details of your issue at: Connector locations...
