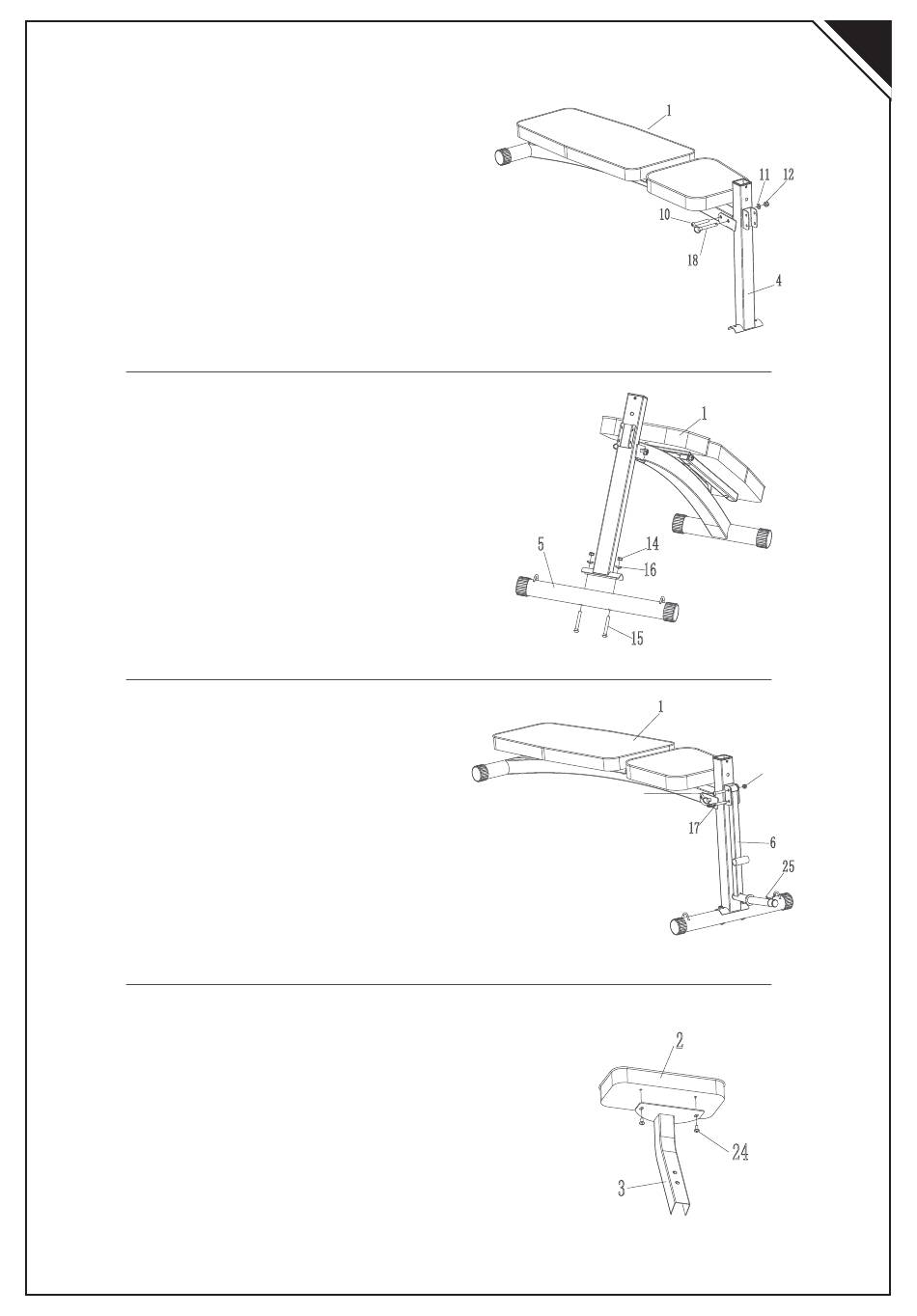

Aufbauschritt (1)
Montieren Sie das #4 -vordere
Verbindungsrohr am # 1-Hauptrahmen mit
einer # 10 Innensechskantschraube M10x70,
einer flachen Scheibe Φ10 und einer # 12
Sicherungsmutter M10. Verwenden Sie einen #
20-6-Inbusschlüssel und einen # 21-13-17-
Gabelschlüssel, um die Mutter im
Uhrzeigersinn festzuziehen, und führen Sie
schließlich den # 18 langen Stift Φ10 in das
Loch ein, wie in der Abbildung gezeigt, und
befestigen Sie ihn an dem Hauptrahmen.
Aufbauschritt (2)
Montieren Sie das # 5 -Vorderbein an den # 1 -
Hauptrahmen mit zwei # 14-Sicherungsmuttern
M8, zwei # 16-Bogenförmige Dichtungen Φ8
und zwei # 15-Rundhals-Vierkantschrauben.
Mit einem Gabelschlüssel # 21-13-17 die
Mutter im Uhrzeigersinn festziehen.
Aufbauschritt (3)
Montieren Sie die # 6 - äußere Hakenröhre
auf dem #1-Hauptrahmen mit einer
Sicherungsmutter M8. Verwenden Sie den
Sechskantschlüssel # 19-5 und den
Gabelschlüssel # 21-13-17, um die Mutter
im Uhrzeigersinn festzuziehen. Setzen Sie
den # 17-kurzen Stift Φ8 wie in der
Abbildung gezeigt in das Loch ein und
befestigen Sie ihn am Hauptrahmen.
Aufbauschritt (4)
Verwenden Sie das Inbusschlüssel-Kreuz # 19-5,
um die M6x12 Linsenkopfschraube (# 24)
festzuziehen und die # 2-Halteplatteüber der # 3
Halte-Verbindungsrohr zu platzieren und
festzuziehen.
Rundkopfschraube
5
DE
Sicherungsmutter
