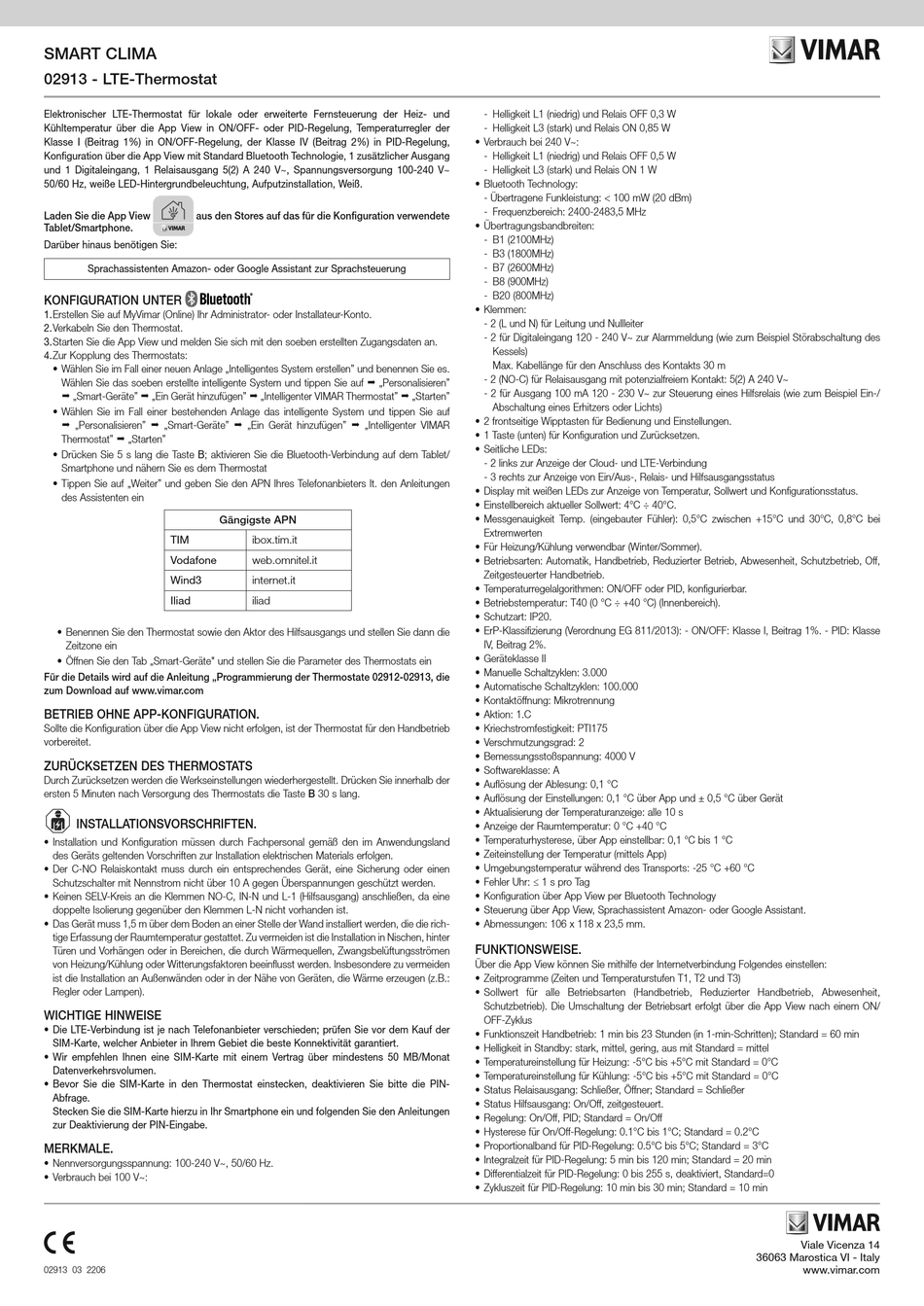

SMART CLIMA

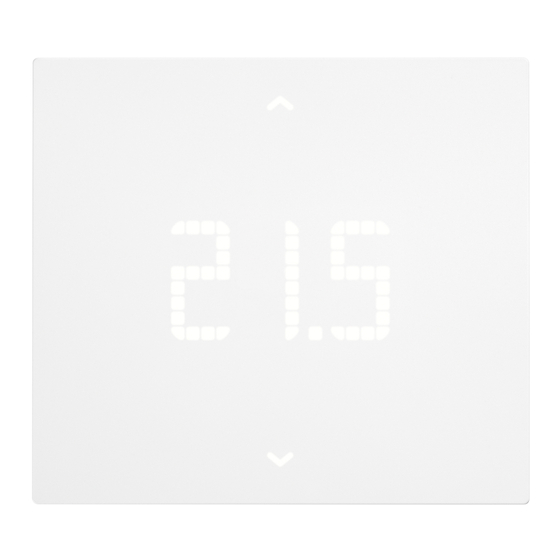

02913 - LTE-Thermostat
Elektronischer LTE-Thermostat für lokale oder erweiterte Fernsteuerung der Heiz- und
Kühltemperatur über die App View in ON/OFF- oder PID-Regelung, Temperaturregler der
Klasse I (Beitrag 1%) in ON/OFF-Regelung, der Klasse IV (Beitrag 2%) in PID-Regelung,
Konfiguration über die App View mit Standard Bluetooth Technologie, 1 zusätzlicher Ausgang
und 1 Digitaleingang, 1 Relaisausgang 5(2) A 240 V~, Spannungsversorgung 100-240 V~
50/60 Hz, weiße LED-Hintergrundbeleuchtung, Aufputzinstallation, Weiß.
Laden Sie die App View aus den Stores auf das für die Konfiguration verwendete
Tablet/Smartphone.
Darüber hinaus benötigen Sie:
Sprachassistenten Amazon- oder Google Assistant zur Sprachsteuerung
KONFIGURATION UNTER
1. Erstellen Sie auf MyVimar (Online) Ihr Administrator- oder Installateur-Konto.
2. Verkabeln Sie den Thermostat.
3. Starten Sie die App View und melden Sie sich mit den soeben erstellten Zugangsdaten an.
4. Zur Kopplung des Thermostats:
• Wählen Sie im Fall einer neuen Anlage „Intelligentes System erstellen" und benennen Sie es.
Wählen Sie das soeben erstellte intelligente System und tippen Sie auf  „Personalisieren"
 „Smart-Geräte"  „Ein Gerät hinzufügen"  „Intelligenter VIMAR Thermostat"  „Starten"
• Wählen Sie im Fall einer bestehenden Anlage das intelligente System und tippen Sie auf
 „Personalisieren"  „Smart-Geräte"  „Ein Gerät hinzufügen"  „Intelligenter VIMAR
Thermostat"  „Starten"
• Drücken Sie 5 s lang die Taste B; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/
Smartphone und nähern Sie es dem Thermostat
• Tippen Sie auf „Weiter" und geben Sie den APN Ihres Telefonanbieters lt. den Anleitungen
des Assistenten ein
TIM
Vodafone
Wind3
Iliad
• Benennen Sie den Thermostat sowie den Aktor des Hilfsausgangs und stellen Sie dann die
Zeitzone ein
• Öffnen Sie den Tab „Smart-Geräte" und stellen Sie die Parameter des Thermostats ein
Für die Details wird auf die Anleitung „Programmierung der Thermostate 02912-02913, die
zum Download auf www.vimar.com
BETRIEB OHNE APP-KONFIGURATION.
Sollte die Konfiguration über die App View nicht erfolgen, ist der Thermostat für den Handbetrieb
vorbereitet.
ZURÜCKSETZEN DES THERMOSTATS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Drücken Sie innerhalb der
ersten 5 Minuten nach Versorgung des Thermostats die Taste B 30 s lang.
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland
des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Der C-NO Relaiskontakt muss durch ein entsprechendes Gerät, eine Sicherung oder einen
Schutzschalter mit Nennstrom nicht über 10 A gegen Überspannungen geschützt werden.
• Keinen SELV-Kreis an die Klemmen NO-C, IN-N und L-1 (Hilfsausgang) anschließen, da eine
doppelte Isolierung gegenüber den Klemmen L-N nicht vorhanden ist.
• Das Gerät muss 1,5 m über dem Boden an einer Stelle der Wand installiert werden, die die rich-
tige Erfassung der Raumtemperatur gestattet. Zu vermeiden ist die Installation in Nischen, hinter
Türen und Vorhängen oder in Bereichen, die durch Wärmequellen, Zwangsbelüftungsströmen
von Heizung/Kühlung oder Witterungsfaktoren beeinflusst werden. Insbesondere zu vermeiden
ist die Installation an Außenwänden oder in der Nähe von Geräten, die Wärme erzeugen (z.B.:
Regler oder Lampen).
WICHTIGE HINWEISE
• Die LTE-Verbindung ist je nach Telefonanbieter verschieden; prüfen Sie vor dem Kauf der
SIM-Karte, welcher Anbieter in Ihrem Gebiet die beste Konnektivität garantiert.
• Wir empfehlen Ihnen eine SIM-Karte mit einem Vertrag über mindestens 50 MB/Monat
Datenverkehrsvolumen.
• Bevor Sie die SIM-Karte in den Thermostat einstecken, deaktivieren Sie bitte die PIN-
Abfrage.
Stecken Sie die SIM-Karte hierzu in Ihr Smartphone ein und folgenden Sie den Anleitungen
zur Deaktivierung der PIN-Eingabe.
MERKMALE.
• Nennversorgungsspannung: 100-240 V~, 50/60 Hz.
• Verbrauch bei 100 V~:
02913 03 2206
Gängigste APN
ibox.tim.it
web.omnitel.it
internet.it
iliad
- Helligkeit L1 (niedrig) und Relais OFF 0,3 W
- Helligkeit L3 (stark) und Relais ON 0,85 W
• Verbrauch bei 240 V~:
- Helligkeit L1 (niedrig) und Relais OFF 0,5 W
- Helligkeit L3 (stark) und Relais ON 1 W
• Bluetooth Technology:
- Übertragene Funkleistung: < 100 mW (20 dBm)
- Frequenzbereich: 2400-2483,5 MHz
• Übertragungsbandbreiten:
- B1 (2100MHz)
- B3 (1800MHz)
- B7 (2600MHz)
- B8 (900MHz)
- B20 (800MHz)
• Klemmen:
- 2 (L und N) für Leitung und Nullleiter
- 2 für Digitaleingang 120 - 240 V~ zur Alarmmeldung (wie zum Beispiel Störabschaltung des
Kessels)
Max. Kabellänge für den Anschluss des Kontakts 30 m
- 2 (NO-C) für Relaisausgang mit potenzialfreiem Kontakt: 5(2) A 240 V~
- 2 für Ausgang 100 mA 120 - 230 V~ zur Steuerung eines Hilfsrelais (wie zum Beispiel Ein-/
Abschaltung eines Erhitzers oder Lichts)
• 2 frontseitige Wipptasten für Bedienung und Einstellungen.
• 1 Taste (unten) für Konfiguration und Zurücksetzen.
• Seitliche LEDs:
- 2 links zur Anzeige der Cloud- und LTE-Verbindung
- 3 rechts zur Anzeige von Ein/Aus-, Relais- und Hilfsausgangsstatus
• Display mit weißen LEDs zur Anzeige von Temperatur, Sollwert und Konfigurationsstatus.
• Einstellbereich aktueller Sollwert: 4°C ÷ 40°C.
• Messgenauigkeit Temp. (eingebauter Fühler): 0,5°C zwischen +15°C und 30°C, 0,8°C bei
Extremwerten
• Für Heizung/Kühlung verwendbar (Winter/Sommer).
• Betriebsarten: Automatik, Handbetrieb, Reduzierter Betrieb, Abwesenheit, Schutzbetrieb, Off,
Zeitgesteuerter Handbetrieb.
• Temperaturregelalgorithmen: ON/OFF oder PID, konfigurierbar.
• Betriebstemperatur: T40 (0 °C ÷ +40 °C) (Innenbereich).
• Schutzart: IP20.
• ErP-Klassifizierung (Verordnung EG 811/2013): - ON/OFF: Klasse I, Beitrag 1%. - PID: Klasse
IV, Beitrag 2%.
• Geräteklasse II
• Manuelle Schaltzyklen: 3.000
• Automatische Schaltzyklen: 100.000
• Kontaktöffnung: Mikrotrennung
• Aktion: 1.C
• Kriechstromfestigkeit: PTI175
• Verschmutzungsgrad: 2
• Bemessungsstoßspannung: 4000 V
• Softwareklasse: A
• Auflösung der Ablesung: 0,1 °C
• Auflösung der Einstellungen: 0,1 °C über App und ± 0,5 °C über Gerät
• Aktualisierung der Temperaturanzeige: alle 10 s
• Anzeige der Raumtemperatur: 0 °C +40 °C
• Temperaturhysterese, über App einstellbar: 0,1 °C bis 1 °C
• Zeiteinstellung der Temperatur (mittels App)
• Umgebungstemperatur während des Transports: -25 °C +60 °C
• Fehler Uhr: ≤ 1 s pro Tag
• Konfiguration über App View per Bluetooth Technology
• Steuerung über App View, Sprachassistent Amazon- oder Google Assistant.
• Abmessungen: 106 x 118 x 23,5 mm.
FUNKTIONSWEISE.
Über die App View können Sie mithilfe der Internetverbindung Folgendes einstellen:
• Zeitprogramme (Zeiten und Temperaturstufen T1, T2 und T3)
• Sollwert für alle Betriebsarten (Handbetrieb, Reduzierter Handbetrieb, Abwesenheit,
Schutzbetrieb). Die Umschaltung der Betriebsart erfolgt über die App View nach einem ON/
OFF-Zyklus
• Funktionszeit Handbetrieb: 1 min bis 23 Stunden (in 1-min-Schritten); Standard = 60 min
• Helligkeit in Standby: stark, mittel, gering, aus mit Standard = mittel
• Temperatureinstellung für Heizung: -5°C bis +5°C mit Standard = 0°C
• Temperatureinstellung für Kühlung: -5°C bis +5°C mit Standard = 0°C
• Status Relaisausgang: Schließer, Öffner; Standard = Schließer
• Status Hilfsausgang: On/Off, zeitgesteuert.
• Regelung: On/Off, PID; Standard = On/Off
• Hysterese für On/Off-Regelung: 0.1°C bis 1°C; Standard = 0.2°C
• Proportionalband für PID-Regelung: 0.5°C bis 5°C; Standard = 3°C
• Integralzeit für PID-Regelung: 5 min bis 120 min; Standard = 20 min
• Differentialzeit für PID-Regelung: 0 bis 255 s, deaktiviert, Standard=0
• Zykluszeit für PID-Regelung: 10 min bis 30 min; Standard = 10 min
