5 | Installation
2. Rast5-Stecker abziehen.
3. Entsprechende Adern am Rast5-Stecker einklemmen.
4. Netz über allpolige Trennvorrichtung (z. B Heizungsnotschalter) mit mindestens 3 mm Kontaktab-
stand anschließen.
5. In Räumen mit Badewanne oder Dusche die IDU nur über eine Fehlerstrom-Schutzeinrichtung an-
schließen.

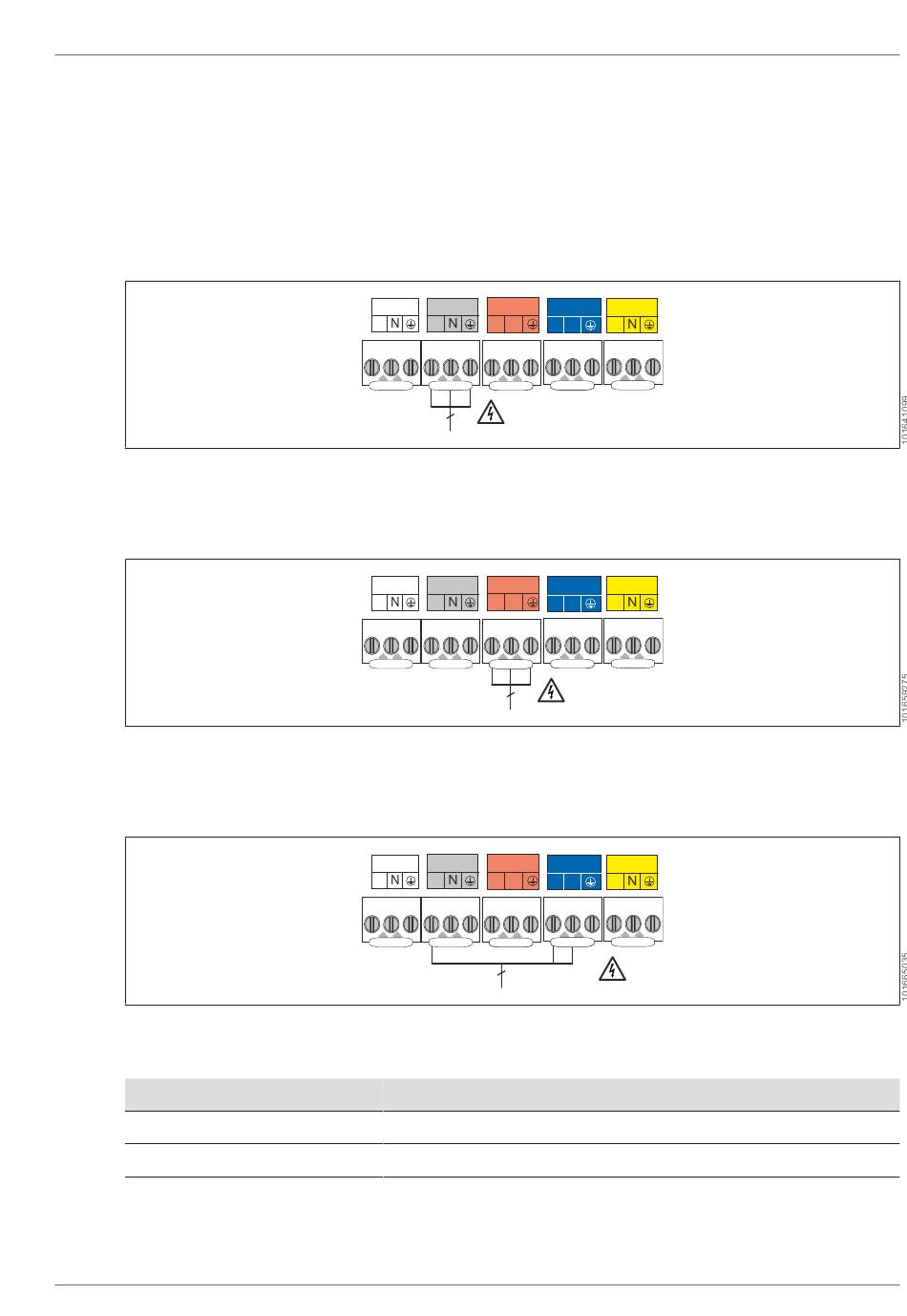

Anschluss Ausgang Z1 (230 VAC; maximal 1,5 A)
1. Anschlusskabel durch Kabeleinführung schieben.
2. Anschlusskabel an den Klemmen von Z1 anschließen.
Anschluss Heizkreispumpe HKP (230 VAC; maximal 1,5 A)
1. Anschlusskabel durch Kabeleinführung schieben.
2. Anschlusskabel an den Klemmen von HKP anschließen.
Anschluss 3-Wege-Umschaltventil Heizen / Kühlen (230 VAC; maximal 1,5 A)
1. Anschlusskabel durch Kabeleinführung schieben.
2. Anschlusskabel an den Klemmen von 3WV der Klemme L1 von Z1 (Dauerphase) anschließen.
Betriebsart
Heizen
Kühlen
3066072 | 202205
Netz Z1 HKP
L1
L1 L1 N
3
Netz Z1
HKP
L1 N
L1 L1
3
Z1
Netz HKP
L1
L1 L1 N
3
Ventilstellung
AB / B
AB / A
A1
3WV
L1
N L1
A1
3WV
L1 N L1
A1
3WV
L1 N L1
Klemmen aktiv (230 VAC)
Z1 : L1
Z1: L1 + 3WV : L1
