Betriebsanleitung für die Fachkraft
DE
WÄRMEPUMPEN ELEKTRO-UNTERVERTEILUNG
AT
CHA-07, CHA-10 • CHA-16/20, FHA-400 V • FHA-05/.../10-230V
(Original)
Deutsch | Änderungen vorbehalten!
9149244
Obere Variante entspricht dem Seitenverhältnis 8 x 32
Alternative 16 x 16
Alternative 12 x 26
Die Seriennummer aller QR-Codes lautet:
091492442303000000
2303
9149244 | 202308
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf CHA-07
Inhaltszusammenfassung für Wolf CHA-07
- Seite 1 Obere Variante entspricht dem Seitenverhältnis 8 x 32 Alternative 16 x 16 Alternative 12 x 26 Betriebsanleitung für die Fachkraft WÄRMEPUMPEN ELEKTRO-UNTERVERTEILUNG Die Seriennummer aller QR-Codes lautet: 091492442303000000 CHA-07, CHA-10 • CHA-16/20, FHA-400 V • FHA-05/…/10-230V (Original) Deutsch | Änderungen vorbehalten! 9149244 | 202308...
-
Seite 2: Inhaltsverzeichnis
Übergabe an den Benutzer ........................Normen und Vorschriften ......................... 3 Produktbeschreibung ............................Aufbau..............................Funktion ..............................Vorteile ..............................Aufbau Elektro-Unterverteilung CHA-07, CHA-10 ................... 10 Aufbau Elektro-Unterverteilung CHA-16/20, FHA-400V ................11 Aufbau Elektro-Unterverteilung FHA-05/…/10-230V ................12 4 Transport und Lagerung..........................13 Auslieferzustand............................13 Anlieferung ............................... 13 Lieferumfang ............................ - Seite 3 Reparatur ..............................19 9 Außerbetriebnahme und Demontage ......................20 10 Recycling und Entsorgung..........................21 11 Technische Daten............................. 22 11.1 Allgemein ..............................22 11.2 Abmessungen ............................23 12 Anhang ................................24 12.1 Konformitätserklärung ..........................24 9149244 | 202308 WOLF GmbH | 3...
-
Seite 4: Zu Diesem Dokument
Zielgruppe Dieses Dokument richtet sich an die Fachkraft für Elektrotechnik. Mitgeltende Dokumente – Betriebsanleitung für die Fachkraft CHA-07 / 400 V • CHA-10 / 400V – Betriebsanleitung für die Fachkraft CHA-16/20-400V – Betriebsanleitung für die Fachkraft FHA-Standard & FHA-Center – Schaltplan Elektro-Unterverteilung CHA-07, CHA-10 –... -
Seite 5: Warnhinweise
Art und Quelle der Gefahr Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Abkürzungen Comfort Heatpump Air E-UV Elektro-Unterverteilung Function Heatpump Air (Indoor Unit) Inneneinheit (Outdoor Unit) Außeneinheit Residual Current Device Surge Protecion Device Wärmepumpe 9149244 | 202308 WOLF GmbH | 5... -
Seite 6: Sicherheit
– Verwendung nur in geschlossenen frostsicheren Räumen: – Die Umgebungstemperatur und die Luftfeuchtigkeit müssen innerhalb der in den technischen Daten angegeben Grenzwerten liegen – WP E-UV Typ CHA-07, CHA-10 kompatibel mit – CHA-07 / 400V – CHA-10 / 400V – WP E-UV Typ CHA-16/20, FHA-400V kompatibel mit –... -
Seite 7: Nicht Bestimmungsgemäße Verwendung
Weise außer Funktion setzen. 2. Elektro-Unterverteilung nur in technisch einwandfreiem Zustand betreiben. 3. Störungen und Schäden, die die Sicherheit beeinträchtigen können, umgehend und fachmännisch beheben. 4. Schadhafte Bauteile durch Original-WOLF‑Ersatzteile ersetzen. 5. Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung Todesfolge durch Stromschlag ►... -
Seite 8: Übergabe An Den Benutzer
2. Den Benutzer in die Bedienung der Heizungsanlage einweisen. 3. Den Benutzer auf folgende Punkte hinweisen: – Jährliche Inspektion und Wartung durch eine von WOLF geschulte Fachkraft durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einer von WOLF geschul- te Fachkraft empfehlen. -
Seite 9: Produktbeschreibung

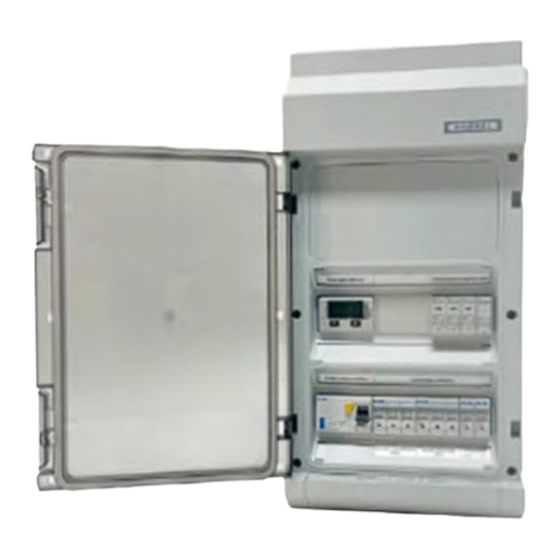

Versorgung der Innen- und Außeneinheit und der zugehörigen Elektroheizung. Funktion Vorverdrahtete Elektro-Unterverteilung für WOLF Wärmepumpe zur vereinfachten und zeitsparenden Elektroinstallation der Wärmepumpe. Aufputz Ausführung zur individuellen Positionierung im Techni- kraum oder in der Nähe der Hauptverteilung. Beinhaltet alle benötigten Elektrobauteile. -
Seite 10: Aufbau Elektro-Unterverteilung Cha-07, Cha-10
3 | Produktbeschreibung CHA / FHA Aufbau Elektro-Unterverteilung CHA-07, CHA-10 1 Einspeiseklemmen 2 Abgangsklemmen Elektroheizung / IDU / 3 Abgangsklemmen S0-Schnittstelle 4 Energiezähler mit S0-Schnittstelle 5 Überspannungsschutz 6 Fehlerstromschutzschalter 4-polig 7 Leitungsschutzschalter 3-polig Elektrohei- 8 Leitungsschutzschalter 1-polig Steuerung zung &... -
Seite 11: Aufbau Elektro-Unterverteilung Cha-16/20, Fha-400V
2 Abgangsklemmen Elektroheizung / IDU / 3 Abgangsklemmen S0-Schnittstelle 4 Energiezähler mit S0-Schnittstelle 5 Überspannungsschutz 6 Fehlerstromschutzschalter 4-polig 7 Leitungsschutzschalter 3-polig Elektrohei- 8 Leitungsschutzschalter 3-polig Inverter ODU zung 9 Leitungsschutzschalter 1-polig Steuerung 10 Leitungsschutzschalter 1-polig Steuerung 9149244 | 202308 WOLF GmbH | 11... -
Seite 12: Aufbau Elektro-Unterverteilung Fha-05
2 Abgangsklemmen Elektroheizung / IDU / 3 Abgangsklemmen S0-Schnittstelle 4 Energiezähler mit S0-Schnittstelle 5 Überspannungsschutz 6 Fehlerstromschutzschalter 4-polig 7 Leitungsschutzschalter 3-polig Elektrohei- 8 Leitungsschutzschalter 1-polig Steuerung / zung Inverter ODU 9 Leitungsschutzschalter 1-polig Steuerung 12 | WOLF GmbH 9149244 | 202308... -
Seite 13: Transport Und Lagerung
Gerät auf Transportschäden prüfen. Falls Schäden vorliegen oder auch nur der Ver- dacht auf Schäden besteht, diese auf dem Frachtbrief vermerken und vom Spediteur gegenzeichnen las- sen. Der Sachverhalt muss der Fa. WOLF vom Warenempfänger unverzüglich gemeldet werden. Die Transportverpackung ist gemäß den örtlichen Bestimmungen zu entsorgen. -
Seite 14: Installation
Die Elektro-Unterverteilung ist waagerecht mit geeignetem Befestigungsmaterial an den vorgegebenen Stellen des Gehäuses an der Wand zu befestigen. Auf die richtige Lage ist dabei zu achten (Bauteilbe- schriftungen müssen horizontal bzw. leserlich sein). 14 | WOLF GmbH 9149244 | 202308... -
Seite 15: Elektrischer Anschluss
► DIN VDE 0100 Bestimmungen für das Errichten von Starkstromanlagen bis 1000 V. ► DIN VDE 0105-100 Betrieb von elektrischen Anlagen. ► Es dürfen nur Original-WOLF-Ersatzteile verwendet werden. ► Ein Betrieb des Gerätes ist erst zulässig, wenn alle notwendigen Schutzeinrichtungen ange- bracht und angeschlossen sind. -
Seite 16: Elektrischer Anschluss Elektro-Unterverteilung
3. Bauseitige Anschlusskabel über Installationskanäle zum Klemmkasten verlegen. 4. Bauseitige Anschlusskabel über die vorgesehenen Kabeleinführungen am Gehäuse einführen. 5. Bauseitige Anschlusskabel an den Klemmen anschließen. 6. Alle Anschlusskabel müssen bauseits zugentlastet werden. 7. Klemmkasten, Installationskanäle und sonstige Elektrik Abdeckungen schließen. 16 | WOLF GmbH 9149244 | 202308... -
Seite 17: Inbetriebnahme
– Alle Werkzeuge, Hilfsmittel oder Installationsrückstände wurden entfernt – Alle Abdeckungen und Schutzabdeckungen wurden angebracht (Beim Anbringen des Gehäusede- ckels besteht Verletzungsgefahr der Finger!) Weitere Dokumente Betriebsanleitung für die Fachkraft der entsprechenden Wärmepumpen-Einheit 9149244 | 202308 WOLF GmbH | 17... -
Seite 18: Wartung
Schäden an Bauteilen des Gerätes ► Die Anlage enthält Überspannungsschutzgeräte (SPD). Vor der Messung des Isolationswi- derstands: Stecker der SPD´s ziehen oder SPD´s abklemmen. Weitere Dokumente Betriebsanleitung für die Fachkraft der entsprechenden Wärmepumpen-Einheit Wartungsanleitung der entsprechenden Wärmepumpen-Einheit 18 | WOLF GmbH 9149244 | 202308... -
Seite 19: Instandsetzung
– Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen umgehend und fachmännisch behoben werden. – Störungen des Wärmeerzeugers oder der Anlage umgehend beheben, damit ein problemlose Funkti- on sichergestellt ist. – Schadhafte Bauteile und Gerätekomponenten nur durch Original-WOLF-Ersatzteile ersetzen. Reparatur GEFAHR Elektrische Spannung auch bei ausgeschaltetem Betriebsschalter Todesfolge durch Stromschlag 1. -
Seite 20: Außerbetriebnahme Und Demontage
1. Elektrische Arbeiten von einer Elektrofachkraft durchführen lassen. 2. Vor Beginn der Arbeiten gesamte Anlage allpolig spannungsfrei schalten (z. B. über bausei- tige Trenneinrichtung oder Absicherung). 3. Anlage gegen Wiedereinschalten sichern. 4. Spannungsfreiheit kontrollieren. 5. Nach dem Spannungsfreischalten mindestens 5 Minuten warten. 20 | WOLF GmbH 9149244 | 202308... -
Seite 21: Recycling Und Entsorgung
Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 9149244 | 202308 WOLF GmbH | 21... -
Seite 22: Technische Daten
Umgebungstemperatur -5 °C bis +35 °C Relative Luftfeuchte ≤ 50 % bei 40 °C, ≤ 100 % bei 25 °C Alle genauen technischen Daten zu den Wärmepumpen-Einheiten (IDU / ODU / Elektroheizung) sind den entsprechenden Betriebsanleitungen für die Fachkraft zu entnehmen. 22 | WOLF GmbH 9149244 | 202308... -
Seite 23: Abmessungen
CHA / FHA Technische Daten | 11 11.2 Abmessungen 9149244 | 202308 WOLF GmbH | 23... -
Seite 24: Anhang
9149250 E-UV FHA-05/…/10-230V 9149251 Serien-Nr.: siehe Typenschild am Gerät Wir, die WOLF GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: – Richtlinie 2014/35/EU Niederspannung – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit –... - Seite 25 CHA / FHA Notizen 9149244 | 202308 WOLF GmbH | 25...
