Endress+Hauser Micropilot FWR30 Betriebsanleitung
Freistrahlendes radar batteriebetriebener radar sensor zur fernüberwachung von füllstanden
Vorschau ausblenden
Andere Handbücher für Micropilot FWR30:
- Betriebsanleitung (28 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Endress+Hauser Micropilot FWR30
Inhaltszusammenfassung für Endress+Hauser Micropilot FWR30

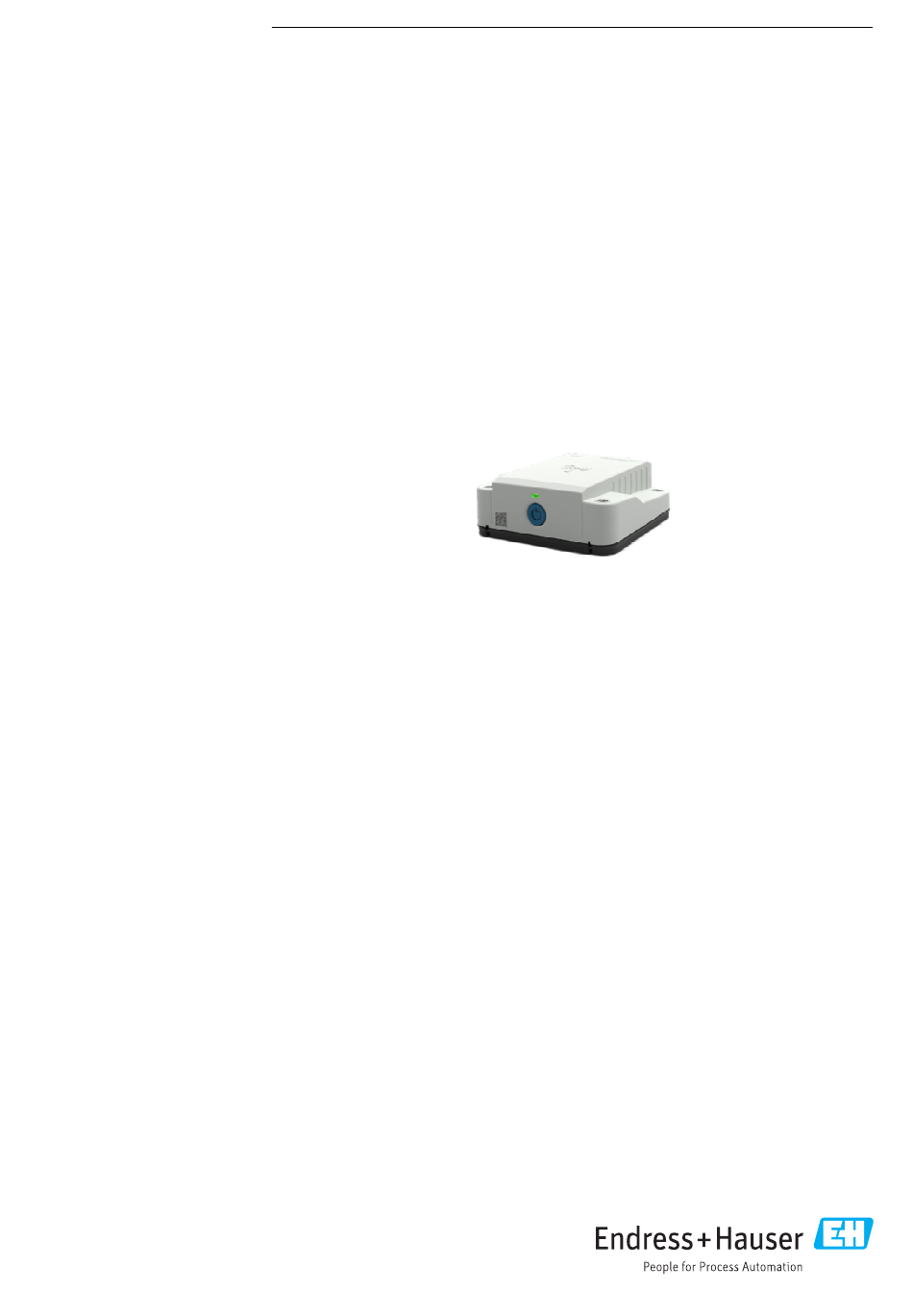

- Seite 1 Products Solutions Services BA01991F/00/DE/01.19 71454487 2019-12-02 Betriebsanleitung Micropilot FWR30 Freistrahlendes Radar Batteriebetriebener Radar Sensor zur Fernüberwachung von Füllstanden...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Micropilot FWR30 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Diagnose und Störungsbehebung . . 17 Dokumentfunktion ..... -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Micropilot FWR30 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole In Grafiken
Micropilot FWR30 Hinweise zum Dokument Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... Dokumentation Download aller verfügbaren Dokumente über: • Seriennummer des Geräts (Beschreibung siehe Umschlagseite) oder •... -
Seite 6: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 7: Produktsicherheit
Grundlegende Sicherheitshinweise ‣ Die nationalen Vorschriften bezüglich Reparatur eines elektrischen Geräts beachten. ‣ Nur Original-Ersatzteile und Zubehör von Endress+Hauser verwenden. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z. B. Explosionsschutz, Druckgerätesicherheit): ‣... -
Seite 8: Produktbeschreibung
Micropilot FWR30 Produktbeschreibung Produktaufbau Der Micropilot FWR30 wird über die interne Batterie gespeist. Im wasserdichten Gehäuse befindet sich ein Sensor. Der Sensor erfasst Daten (Sensormesswerte) aus seiner Umge- bung. Das Gerät meldet diese Daten über eine Mobilfunkverbindung mit geringer Band- breite an den Netilion Cloud Service. -
Seite 9: Warenannahme Und Produktidenti
Micropilot FWR30 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0041102 Produktidentifizierung 4.2.1 Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1 79689 Maulburg, Deutschland Adresse des Fertigungswerks: Siehe Typenschild. Lagerung und Transport 4.3.1 Lagerungstemperatur • Ohne Batterie: –20 … +60 °C (–4 … +140 °F) •... -
Seite 10: Montage
Montage Micropilot FWR30 Montage Messgerät montieren 5.1.1 Montageort Im Innen- oder Außenbereich. Montage an vertikalen Rohren A0040689 Montage mit Montagebügel Rohr/IBC. Montage auf Kunststoff-IBC Tanks mit Rohrkäfig oder Gitterrahmen Montage mit "Montageset Rohr / IBC". Der Montagebügel Rohr/ IBC ist auch für IBCs mit Gitter geeignet. -
Seite 11: Montagekontrolle
Micropilot FWR30 Montage Das Messgerät kann auch mit Klettverschluss oder Klebeband befestigt werden. Beide Montagesets beinhalten die gleiche Grundplatte, welche die Möglichkeit für weitere indivi- duelle Montageanwendungen bietet. Für die individuelle Montage wird keine Haftung übernommen. Eine Abdeckung der Radarantenne durch metallische Gegenstände, führt zur Störung des Messsignals. -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Micropilot FWR30 Elektrischer Anschluss Messgerät anschließen 6.1.1 Versorgungsspannung • Austauschbare Batterie, Standardgröße Lithium (D), 3,6 V, 19 Ah Bezeichnung nach IEC: ER34615 (Primärbatterie Lithium-Thionylchlorid); Produktemp- fehlung: Tadiran SL-2880 • Lebenszeit der Batterie: > 3 Jahre bei 3 Messungen pro Tag und einer Umgebungstem- peratur von +25 °C (+77 °F) -
Seite 13: Bedienungsmöglichkeiten
Micropilot FWR30 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Bedienung mit Aktivierungsschalter auf dem Gerät Während der Ausführung einer Aktion ist der Aktivierungsschalter gesperrt, bis die Aktion abgeschlossen ist. LED Lichttest • Ein 3-facher kurzer Druck auf den Aktivierungsschalter innerhalb von 2 Sekunden löst den LED-Lichttest aus •... -
Seite 14: Inbetriebnahme
Inbetriebnahme Micropilot FWR30 Inbetriebnahme Vorbereitungen Bevor das Messgerät in Betrieb genommen werden kann, muss das Messgerät via Netilion Value verbunden werden. Den QR-Code upscannen, um auf Netilion Value zu gelangen. In Netilion Value wird erklärt, wie ein Netilion Account und der Value Service installiert wird. -
Seite 15: Betrieb
Micropilot FWR30 Betrieb Betrieb Messung initieren In Netilion Value wird das Mess- und Übertragungsintervall eingestellt. Das Gerät verfügt über einen Modus mit extrem niedrigem Stromverbrauch. Das Gerät kann durch folgende Ereignisse aktiviert werden: • wenn die Echtzeituhr das nächste Messintervall erreicht (zeitbasiert) •... -
Seite 16: Firmware-Update
Betrieb Micropilot FWR30 9.4.4 Firmware-Update Manuelles Update 1. FWR30 über die Service-Schnittstelle (USB MSD) mit PC verbinden 2. Firmware-Datei auf FWR30 kopieren 3. USB-Verbindung trennen 4. FWR30 überprüft die Firmware-Datei und aktualisiert die Firmware Update via Cloud Über die Cloud kann ein Firmware-Update durchgeführt werden. Bei der nächsten Cloud- Verbindung wird die Firmware auf den FWR30 übertragen. -
Seite 17: Diagnose Und Störungsbehebung
Micropilot FWR30 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 10.1 Diagnoseinformation via Leuchtdioden Wenn die LED im Abstand von 10 Sekunden rot blinkt, dann ist der Akkuzustand niedrig oder kritisch. Endress+Hauser... -
Seite 18: Wartung
Wartung Micropilot FWR30 Wartung 11.1 Wartungsarbeiten 11.1.1 Batterietausch A0040732 Die 4 Schrauben lösen, Batterie tauschen, Schrauben mit xx Nm festziehen. Batterietyp: Standardgröße Lithium (D), 3,6 V, 19 Ah Bezeichnung nach IEC: ER34615 (Primärbatterie Lithium-Thionylchlorid); Produktemp- fehlung: Tadiran SL-2880 Endress+Hauser... -
Seite 19: Rücksendung
Produkte von Endress+Hauser mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Diese Produkte dürfen nicht als unsortierter Hausmüll entsorgt werden und können an Endress+Hauser zur Ent- sorgung zurückgegeben werden. Die Rückgabe erfolgt gemäß den Allgemeinen Geschäftsbedingungen oder individuell vereinbarten Bedingungen von Endress+Hauser. -
Seite 20: Zubehör
Zubehör Micropilot FWR30 Zubehör 13.1 Gerätespezifisches Zubehör 13.1.1 Montageset Rohr / IBC 42.7 (1.68) 142.2 (5.6) 258.9 (10.2) A0040971 13.1.2 Montagebügel Wand/Decke 132 (5.2) 142.2 (5.6) 79 (3.11) 198.9 (7.83) A0040970 Endress+Hauser... -
Seite 21: Technische Daten
Micropilot FWR30 Technische Daten Technische Daten 14.1 Eingang 14.1.1 Messgröße Gemessene Prozessgrößen • Füllstand: 0 … 15 m (0 … 49 ft) • Umgebungstemperatur: –20 … +60 °C (–4 … +140 °F) mit einer Genauigkeit von ± 2 °C (4 °F) •... -
Seite 22: Umgebung
Technische Daten Micropilot FWR30 14.3 Umgebung 14.3.1 Umgebungstemperatur –20 … +60 °C (–4 … +140 °F) 14.3.2 Lagerungstemperatur • Ohne Batterie: –20 … +60 °C (–4 … +140 °F) • Mit Batterie: 0 … +30 °C (+32 … +86 °F) Innerhalb des angegebenen Temperaturbereiches entlädt sich die Batterie sehr langsam. -
Seite 23: Stichwortverzeichnis
Micropilot FWR30 Stichwortverzeichnis Stichwortverzeichnis Anforderungen an Personal ..... 6 Arbeitssicherheit ......6 Bestimmungsgemäße Verwendung . - Seite 24 *71454487* 71454487 www.addresses.endress.com...
