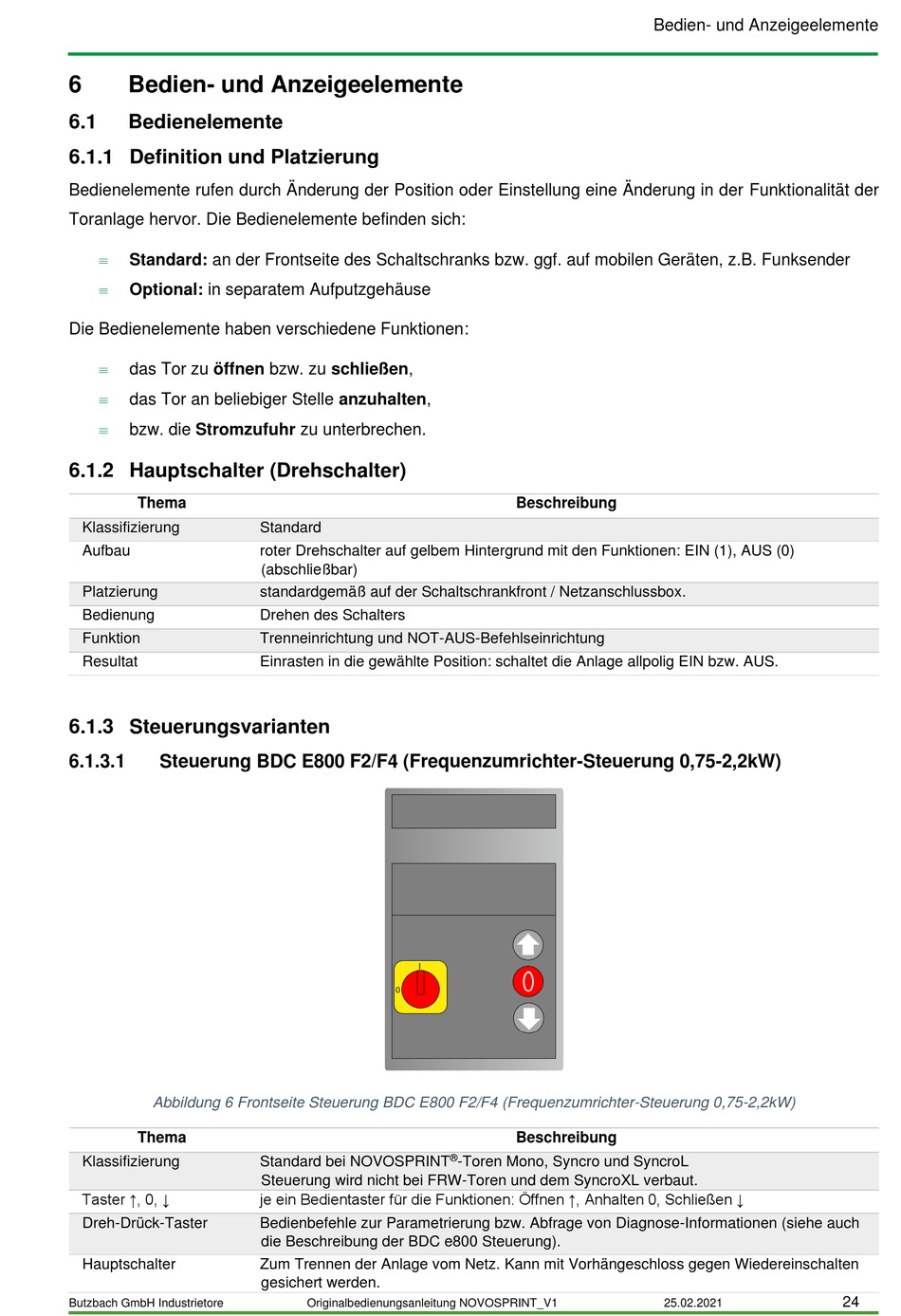

Bedien- und Anzeigeelemente
6.1
Bedienelemente
6.1.1 Definition und Platzierung
Bedienelemente rufen durch Änderung der Position oder Einstellung eine Änderung in der Funktionalität der
Toranlage hervor. Die Bedienelemente befinden sich:
Standard: an der Frontseite des Schaltschranks bzw. ggf. auf mobilen Geräten, z.B. Funksender
Optional: in separatem Aufputzgehäuse
Die Bedienelemente haben verschiedene Funktionen:
das Tor zu öffnen bzw. zu schließen,
das Tor an beliebiger Stelle anzuhalten,
bzw. die Stromzufuhr zu unterbrechen.
6.1.2 Hauptschalter (Drehschalter)
Thema
Klassifizierung
Aufbau
Platzierung
Bedienung
Funktion
Resultat
6.1.3 Steuerungsvarianten
6.1.3.1
Steuerung BDC E800 F2/F4 (Frequenzumrichter-Steuerung 0,75-2,2kW)
Abbildung 6 Frontseite Steuerung BDC E800 F2/F4 (Frequenzumrichter-Steuerung 0,75-2,2kW)
Thema
Klassifizierung
Taster ↑, 0, ↓
Dreh-Drück-Taster
Hauptschalter
Butzbach GmbH Industrietore
Standard
roter Drehschalter auf gelbem Hintergrund mit den Funktionen: EIN (1), AUS (0)
(abschließbar)
standardgemäß auf der Schaltschrankfront / Netzanschlussbox.
Drehen des Schalters
Trenneinrichtung und NOT-AUS-Befehlseinrichtung
Einrasten in die gewählte Position: schaltet die Anlage allpolig EIN bzw. AUS.
Standard bei NOVOSPRINT
Steuerung wird nicht bei FRW-Toren und dem SyncroXL verbaut.
je ein Bedientaster für die Funktionen: Öffnen ↑, Anhalten 0, Schließen ↓
Bedienbefehle zur Parametrierung bzw. Abfrage von Diagnose-Informationen (siehe auch
die Beschreibung der BDC e800 Steuerung).
Zum Trennen der Anlage vom Netz. Kann mit Vorhängeschloss gegen Wiedereinschalten
gesichert werden.
Originalbedienungsanleitung NOVOSPRINT_V1
Beschreibung
Beschreibung
®
-Toren Mono, Syncro und SyncroL
Bedien- und Anzeigeelemente
25.02.2021
24
