5.3.2 NOVOSPRINT

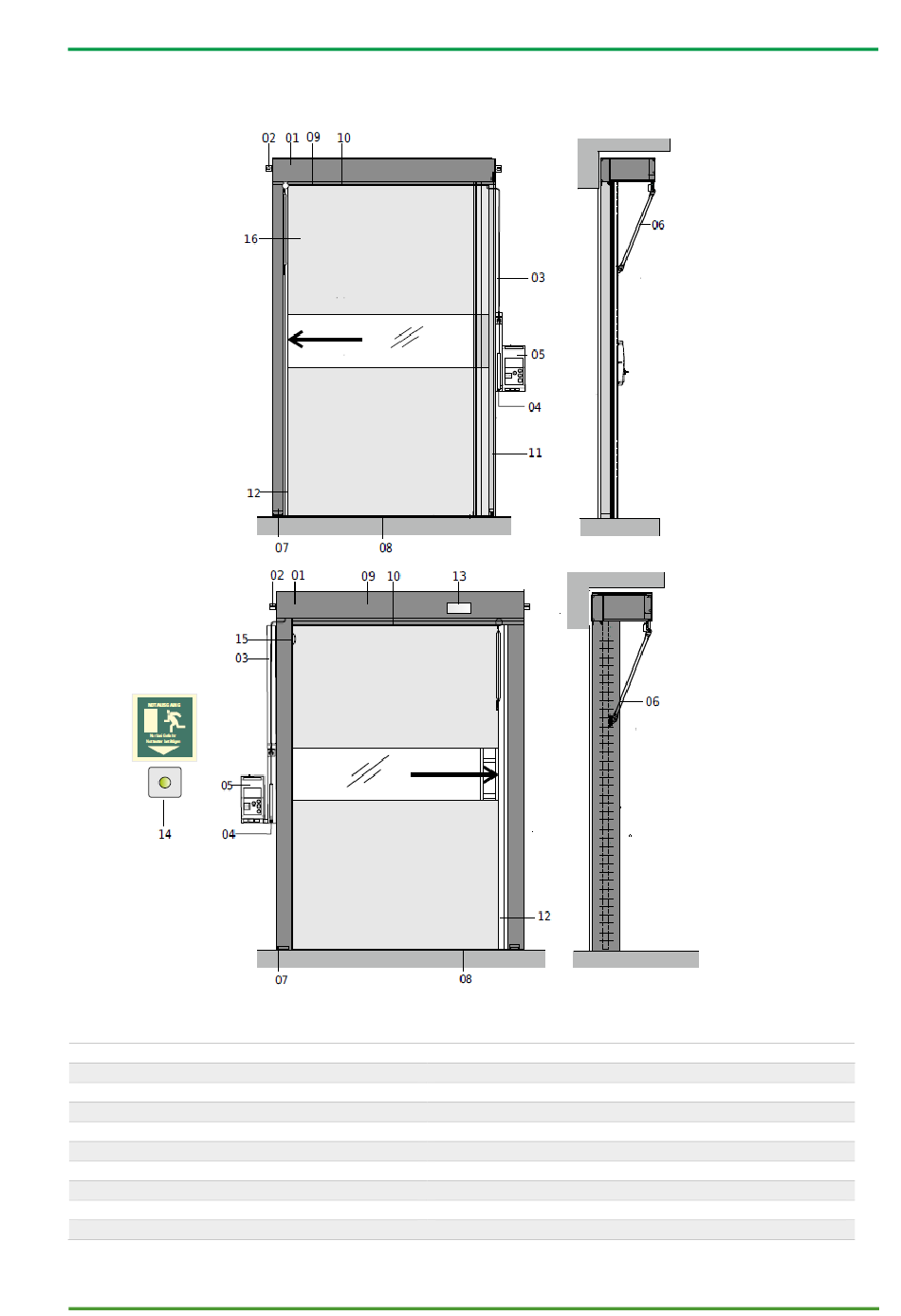

Abbildung 2 Mechanischer Aufbau NOVOSPRINT
Legende
01 Querbalken
02 Befestigungswinkel
03 Kabelkanal
04 Notbetätigung
05 Schaltschrank; Bedientaster; Hauptschalter
06 starre Strebe
07 Befestigungswinkel unten
08 Funktionsspalt
* nur bei Toren in Flucht- und Rettungswegen
Butzbach GmbH Industrietore
®
Mono
Originalbedienungsanleitung NOVOSPRINT_V1
®
Mono (oben=einwandig, unten=doppelwandig)
09 Abdeckung oben
10 Abdeckung unten
11 Abdeckung Ständer (optional)
12 Schließkante mit Schaltleiste
13 Bewegungsmelder*
14 NOT-AUF-Taster*
15 Federbruchüberwachung*
16 Plane mit Sichtelement
