5.3.3.2 NOVOSPRINT

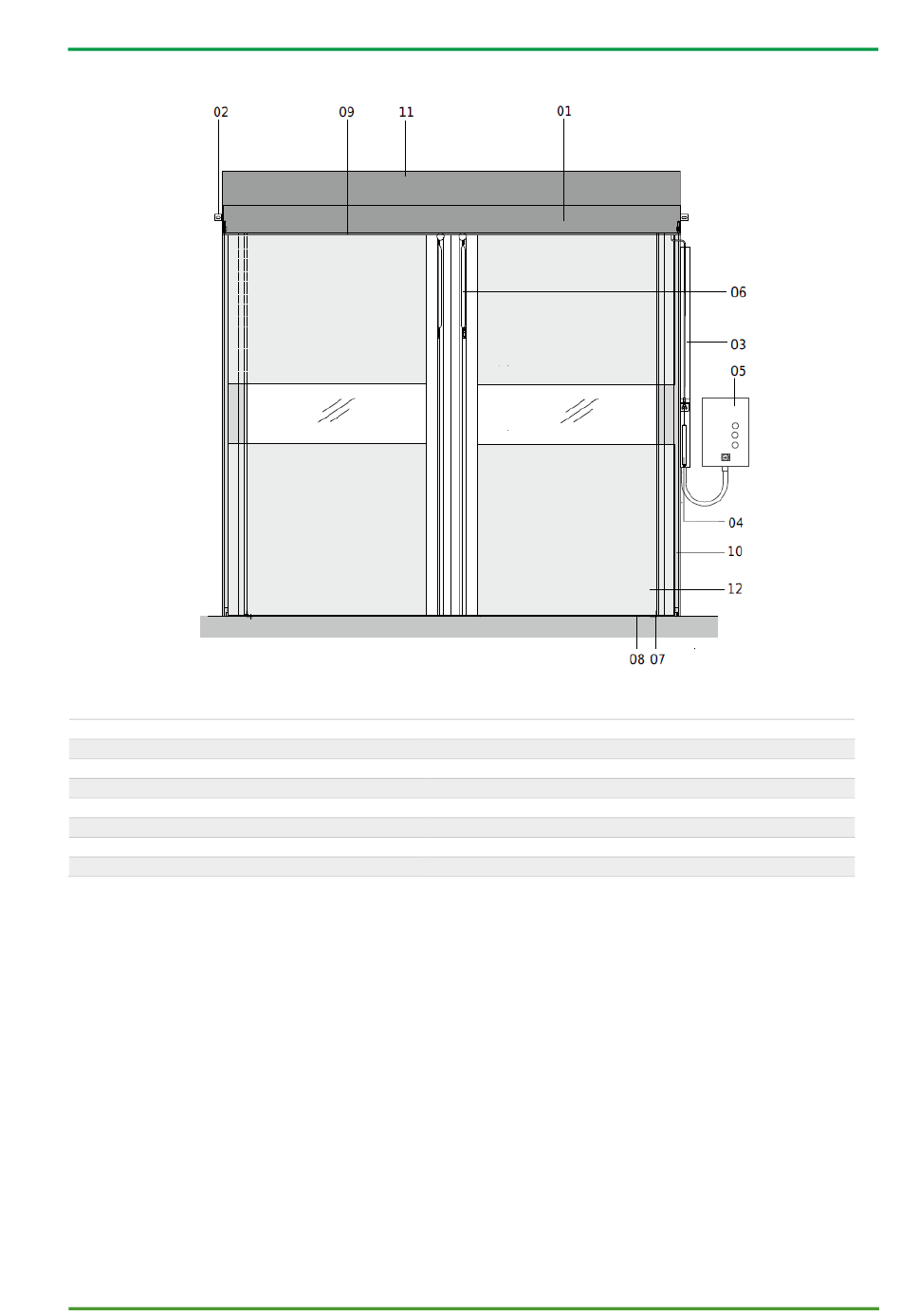

Abbildung 4 Mechanischer Aufbau NOVOSPRINT
Legende
01 Querbalken
02 Befestigungswinkel
03 Kabelkanal
04 Notbetätigung
05 Schaltschrank, Bedientaster, Hauptschalter
06 Strebe
* nur bei Toren in Flucht- und Rettungswegen
Butzbach GmbH Industrietore
®
Syncro in Hygiene-Ausführung
07 Befestigungswinkel unten
08 Funktionsspalt
09 Abdeckung unten
10 Abdeckung Ständer
11 Abdeckung oben
12 Torplane mit Sichtelement
Originalbedienungsanleitung NOVOSPRINT_V1
®
Syncro in Hygiene-Ausführung
25.02.2021
Aufbau und Funktion
