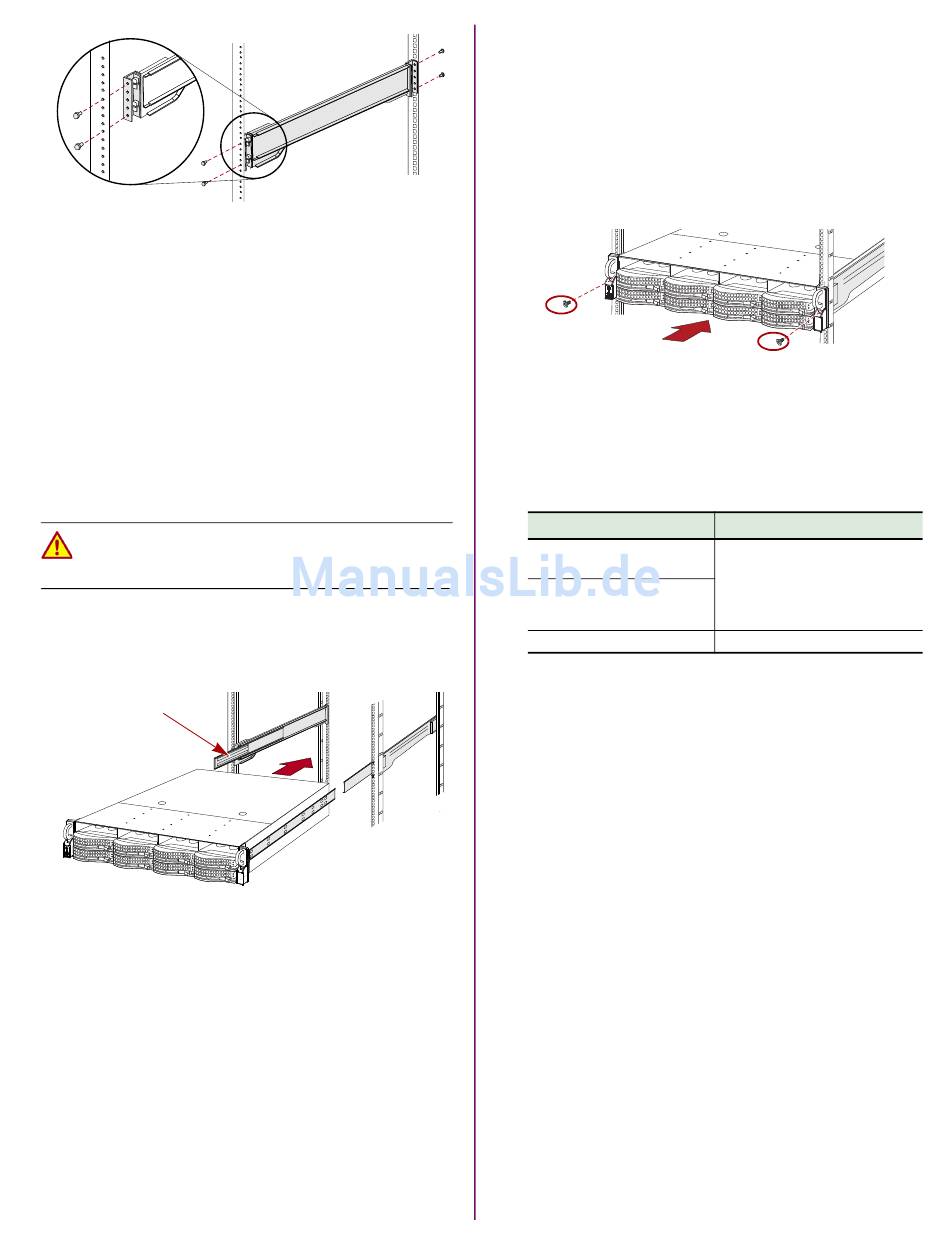

Abbildung 8. Verwenden der Rundlochadapter
3. Verwenden Sie die Schrauben aus dem Kit, um die
Vorderseite der Schiene am Rack zu befestigen.
4. Schieben Sie das hintere Schienensegment nach
hinten, bis die hinteren Adapterlöcher mit den Löchern,
die genutzt werden, fluchten.
5. Verwenden Sie die Schrauben aus dem Kit, um die
Rückseite der Schiene am Rack zu befestigen.
6. Wiederholen Sie
Schritt 1-5
7. Überprüfen Sie, ob die Schienen waagrecht und gerade
sind.
Setzen Sie die Installation mit
Rack"
fort
Installation des Geräts im Rack
WARNUNG: Um Verletzungen zu vermeiden, empfehlen wir
zur Rack-Installation oder -Deinstallation die Nutzung einer
mechanischen Hebehilfe (oder mindestens zwei Personen).
1. Ziehen Sie an der Vorderseite die mittleren
Schienenelemente auseinander, bis sie einrasten (klicken).
2. Stellen Sie sicher, dass sich die mit Kugellager
versehenen Stützen vorne befinden
mit Kugellager
versehene Stütze
Abbildung 9. Einsetzen des Erweiterungs-Arrays in das Rack
3. Verwenden Sie eine mechanische Hebehilfe oder zwei
Personen, um das Gerät in die Schienen einzusetzen.
Heben Sie das Gerät auf die Montagehöhe und sorgen
Sie dafür, dass die inneren Elemente des Geräts in die
mittleren Elemente eingreifen, die aus dem Rack
hervorragen. Schieben Sie das Gerät dann soweit wie
es geht ins Rack.
10400286-001 08/2010
für die rechte Schiene.
„Installation des Geräts im
(Abbildung
9).
© 2010 Overland Storage, Inc.
4. Schieben Sie die Einheit ein paar Mal hinein und
heraus, um sicherzustellen, dass das Erweiterungs-Array
nicht klemmt.
Falls die Einheit klemmt, stellen Sie sicher, dass die
vorderen und hinteren Flansche in den richtigen
Bohrungen montiert sind, und korrigieren Sie die
Schlittenpositionierung entsprechend.
5. Verwenden Sie die zwei mitgelieferten Schrauben,
um die Flansche des Erweiterungs-Arrays am Rack
zu befestigen
(Abbildung
Abbildung 10. Befestigen des Erweiterungs-Arrays am Rack
Festplattenlaufwerke
Das E2000 wird ohne Festplattenlaufwerke geliefert
(diese sind einzeln oder in Viererpacks separat erhältlich)
und kann folgendermaßen konfiguriert werden:
Server
SnapServer NAS N2000
SnapServer SAN S2000
®
REO
4600 (VTL)
* Der REO 4600 unterstützt keine leeren Blindmodule.
Empfohlene Laufwerkskonfigurationen
(nur SnapServer S2000 und N2000)
Bei der Installation oder dem Einbau von Festplatten in ein
E2000-Array, das mit einem N2000 oder S2000 verwendet
wird, ist Folgendes zu beachten:
• Laufwerke mit unterschiedlicher Kapazität können in ein
und demselben Erweiterungs-Array installiert werden.
Sie sollten jedoch nicht im gleichen RAID-Array
zusammengefasst werden, da die Kapazitätsnutzung
für alle Laufwerke in der RAID auf die Kapazität der
kleinsten Laufwerkseinheit beschränkt ist.
• Laufwerke mit unterschiedlicher Umdrehungs-
geschwindigkeit (wie beispielsweise SAS- und SATA-
Laufwerke) können im gleichen Erweiterungs-Array
verwendet werden
(Abbildung
in demselben Slot installiert werden bzw. sollten sie durch
Laufwerke mit anderer Umdrehungsgeschwindigkeit
voneinander getrennt werden
Wenn Sie Laufwerke mit unterschiedlicher Umdrehungs-
geschwindigkeit miteinander kombinieren, verwenden
Sie die Abbildungen unten, um die Anordnung Ihrer
Festplattenlaufwerke zu planen.
• Overland empfiehlt, Laufwerke gleicher
Umdrehungsgeschwindigkeit nach Möglichkeit
nebeneinander zu gruppieren.
10).
Unterstützte Laufwerke
Eine Kombination aus 4 bis
12 SAS- bzw. SATA-
Laufwerken mit leeren
Blindmodulen für nicht
belegte Laufwerksplätze.
*
12 SATA-Laufwerke
11), doch sollten sie nicht
(Abbildung 12 auf Seite
4).
