Cameo H2 FC Bedienungsanleitung
Verwandte Anleitungen für Cameo H2 FC
Inhaltszusammenfassung für Cameo H2 FC

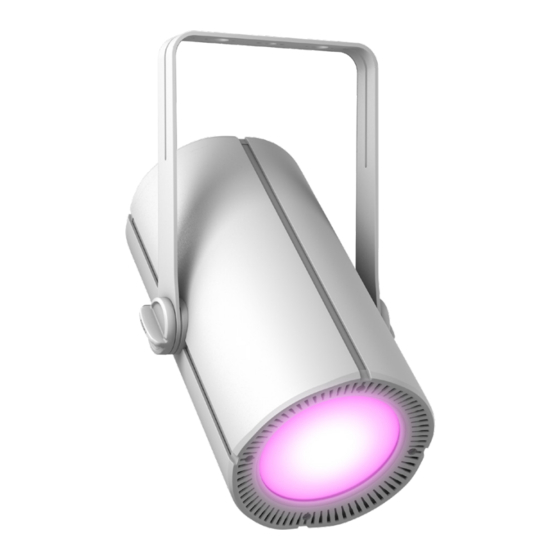

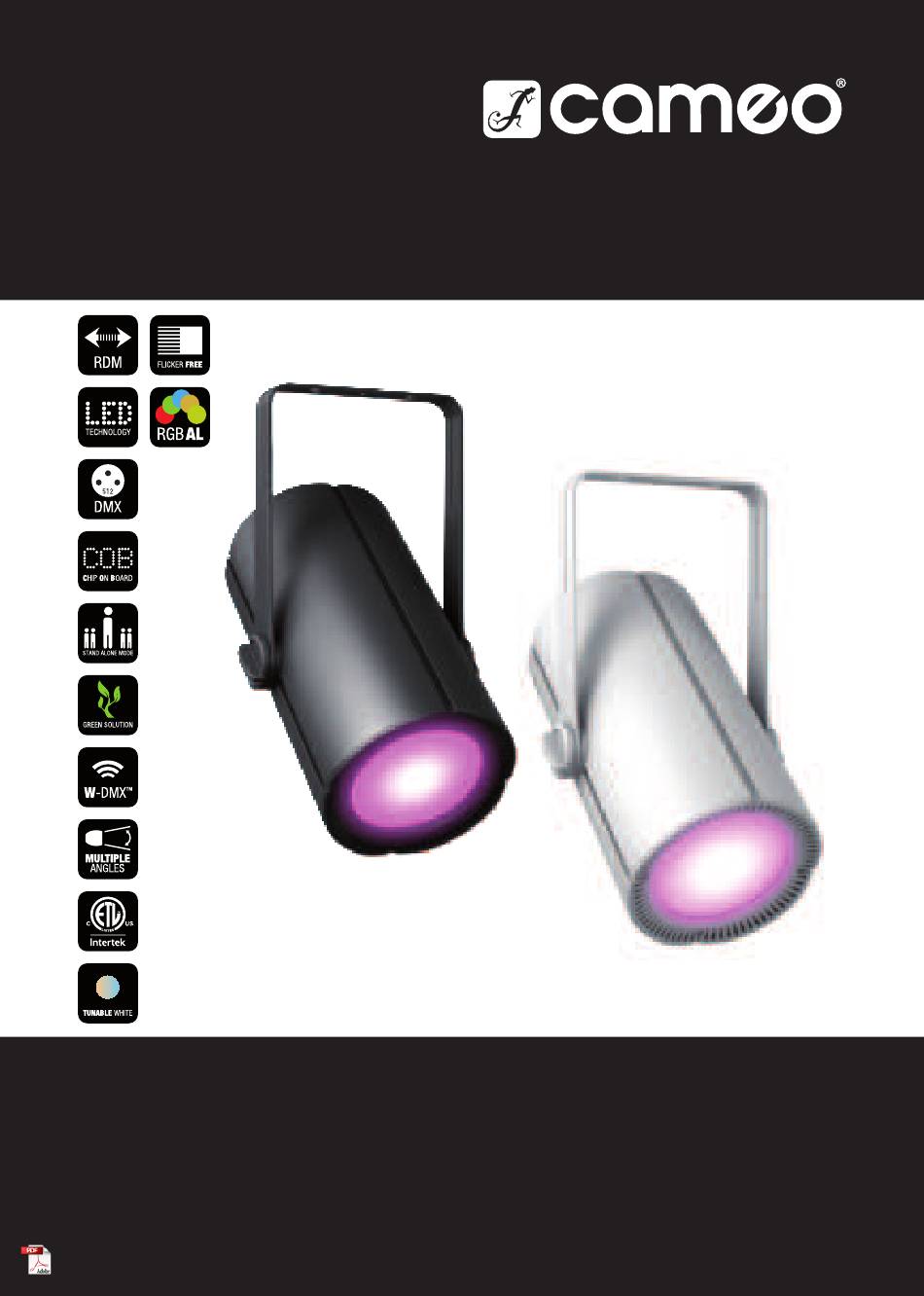

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO H2 FC PENDANT LIGHT RGBAL WITH W-DMX™ CLH2FC(WH)
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN DIFFUSERS MANEJO SUSPENDED INSTALLATION DIFUSORES CABLING THE CONNECTION TERMINAL INSTALACIÓN EN SUSPENSIÓN OPTIONAL ACCESSORIES CABLEADO DEL TERMINAL DE CONEXIONES... -
Seite 21: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 22 34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden.
-
Seite 23: Einführung
Blaue Power Twist Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Ein geeignetes Netzkabel mit Power Twist Gerätestecker befindet sich im Lieferumfang. POWER OUT Weiße Power Twist Netzausgangsbuchse für die Spannungsversorgung weiterer Cameo Scheinwerfer (max. 6A). DMX IN Männliche 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult). -
Seite 24: Bedienung
DMX OUT Weibliche 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. OLED-DISPLAY Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige 1), den Scheinwerfer-Status (Hauptanzeige 2 = W-DMX-Status) die Menüpunkte im Bearbeitungsmenü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten an. Zum Wechseln zwischen den beiden Hauptanzeigen drücken Sie gleichzeitig kurz auf ENTER und DOWN. -
Seite 25: Hauptanzeige 1 Slave-Betrieb
HAUPTANZEIGE 1 SLAVE-BETRIEB Im Display wird Mode Slave angezeigt. Mode Slave HAUPTANZEIGE 2 W-DMX STATUS Im Display wird der W-DMX Status angezeigt. Zum Wechseln zwischen den beiden Hauptanzeigen drücken Sie gleichzeitig kurz auf ENTER und DOWN. Fixture Status W-DMX™ Zum Koppeln des W-DMX Receivers (Empfänger) mit einem W-DMX kompatiblen Transmitter (Sender) muss im Menü des Receivers unter Wireless Settings W-DMX eingeschaltet werden (W-DMX On) und im gleichen Menüpunkt der Befehl Reset ausgeführt werden (Reset auswählen und mit ENTER bestätigen). -
Seite 26: Dmx-Betriebsart Einstellen
DMX-BETRIEBSART EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Hauptmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menüpunkt DMX Mode aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN die gewünschte DMX-Betriebsart aus und bestätigen mit ENTER. - Seite 27 Scheinwerfer Scheinwerfer Scheinwerfer Scheinwerfer Scheinwerfer Scheinwerfer (gruppe) 0 (gruppe) 1 (gruppe) 2 (gruppe) 3 (gruppe) 4 (gruppe) 5 kein Delay 0,5s Delay 1s Delay 1,5s Delay 2s Delay 2,5s Delay DMX Delay DMX Delay DMX Delay DMX Delay DMX Delay DMX Delay Controller Group...
- Seite 28 STAND-ALONE-BETRIEBSART COLOR MACRO 15 verschiedene Farbmakros plus 4 individuelle Farben (User Color 1 - 4) stehen als Preset zur Verfügung, die Helligkeit kann für jedes Preset separat eingestellt werden. Ausgehend von Hauptanzeige 1 gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus und bestätigen mit ENTER.
-
Seite 29: Slave-Betrieb
TIMER-FUNKTION (Timer) Die Timer-Funktion ermöglicht die zeitgesteuerte Kontrolle der Stand-Alone-Betriebsarten Static, Color Macro und Tuneable White in der Art, dass die Einblendzeit (Fade In) von 0,5 Sekunden bis 24 Stunden, die Haltezeit (Dwell Time) von 0,5 Sekunden bis 24 Stunden und endlos (Limitless) und die Ausblendzeit (Fade Out) von 0,5 Sekunden bis 24 Stunden eingestellt werden kann. -
Seite 30: Dmx Mode
Dimmer Curve Dimmerkurve Linear Die Lichtintensität steigt linear mit dem DMX-Wert an Exponential Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen Logarithmic Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen S-Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich... -
Seite 31: System Info
System Info Firmware Anzeige der Geräte-Firmware Firmware V1.xx Temperature Temperaturanzeige der xxx°C / xxx°F LED-Einheit Unit Celsius (= Anzeige in Grad Celsius) Unit Fahrenheit (= Anzeige in Grad Fahrenheit) Operation Hours Betriebszeitanzeige Operation Hours Anzeige der Gesamtbetriebszeit in Stunden und Minuten xxxx:xxh MANUELLE SPERRFUNKTION Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe „Settings“... - Seite 32 TRAVERSENMONTAGE Wichtiger Sicherheitshinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer! Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Die Montage an einer Traverse erfolgt mit Hilfe einer optional erhältlichen Traversenklemme, die am Montagebügel befestigt wird , ein Omega-Montagebügel ist optional erhältlich.
-
Seite 33: Hängende Installation
HÄNGENDE INSTALLATION Wichtiger Sicherheitshinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer! Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Für die hängende Installation kann der Montagebügel komplett vom Scheinwerfer demontiert werden, Resultat ist eine gleichmäßige und dezente Optik. -
Seite 34: Anschlussterminal Verkabeln
ANSCHLUSSTERMINAL VERKABELN Wichtige Sicherheitshinweise! Das Öffnen des Scheinwerfers und das Anschließen von Kabeln an das Anschlussterminal erfordert detailliertes Fachwissen und darf nur von speziell ausgebildeten Personen durchgeführt werden! Wenn Sie diese Qualifikation nicht haben, versuchen Sie nicht, den Scheinwerfer zu öffnen und Kabel selbst anzuschließen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Der Hersteller haftet nicht für Sach- und Personenschäden, die durch unsachgemäße Handhabung entstehen! •... -
Seite 35: Optionales Zubehör
OPTIONALES ZUBEHÖR Deckeneinbauset • CLH2CKB (schwarz) • CLH2CKW (weiß) Wichtige Sicherheitshinweise! Der Einbau des Scheinwerfers in Deckenkonstruktionen erfordert detailliertes Fachwissen und darf nur von speziell ausgebildeten Personen durchgeführt werden! Wenn Sie diese Qualifikation nicht haben, versuchen Sie nicht, den Scheinwerfer selbst in Decken einzubauen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Der Hersteller haftet nicht für Sach- und Personenschäden, die durch unsachgemäße Handhabung entstehen! Omega-Montagebügel... -
Seite 36: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 37: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLH2FC(WH) Produktart: LED-Scheinwerfer Typ: Installationsscheinwerfer Farbspektrum: RGBAL LED Anzahl: LED Typ: 180W Multicolor Array LED PWM Frequenz: 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz (einstellbar) Abstrahlwinkel: 21° / 30° / 64° (per austauschbarer Streuscheibe einstellbar) DMX-Eingang: 5-Pol männlich, Klemmblockterminal DMX-Ausgang: 5-Pol weiblich, Klemmblockterminal DMX Modi:... -
Seite 38: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 116 No function Dimmer Response LED (hold 1,5 s) Dimmer Response Halogen (hold 1,5 s) No function No function No function PWM 1 (800 Hz) (hold 3s) PWM 2 (1200 Hz)(hold 3s) PWM 3 (2000 Hz)(hold 3s) PWM 4 (3600 Hz)(hold 3s) PWM 5 (12 KHz)(hold 3s) PWM 6 (25 KHz)(hold 3s) Device settings...
- Seite 120 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 02...
