4.2.1 Übersicht

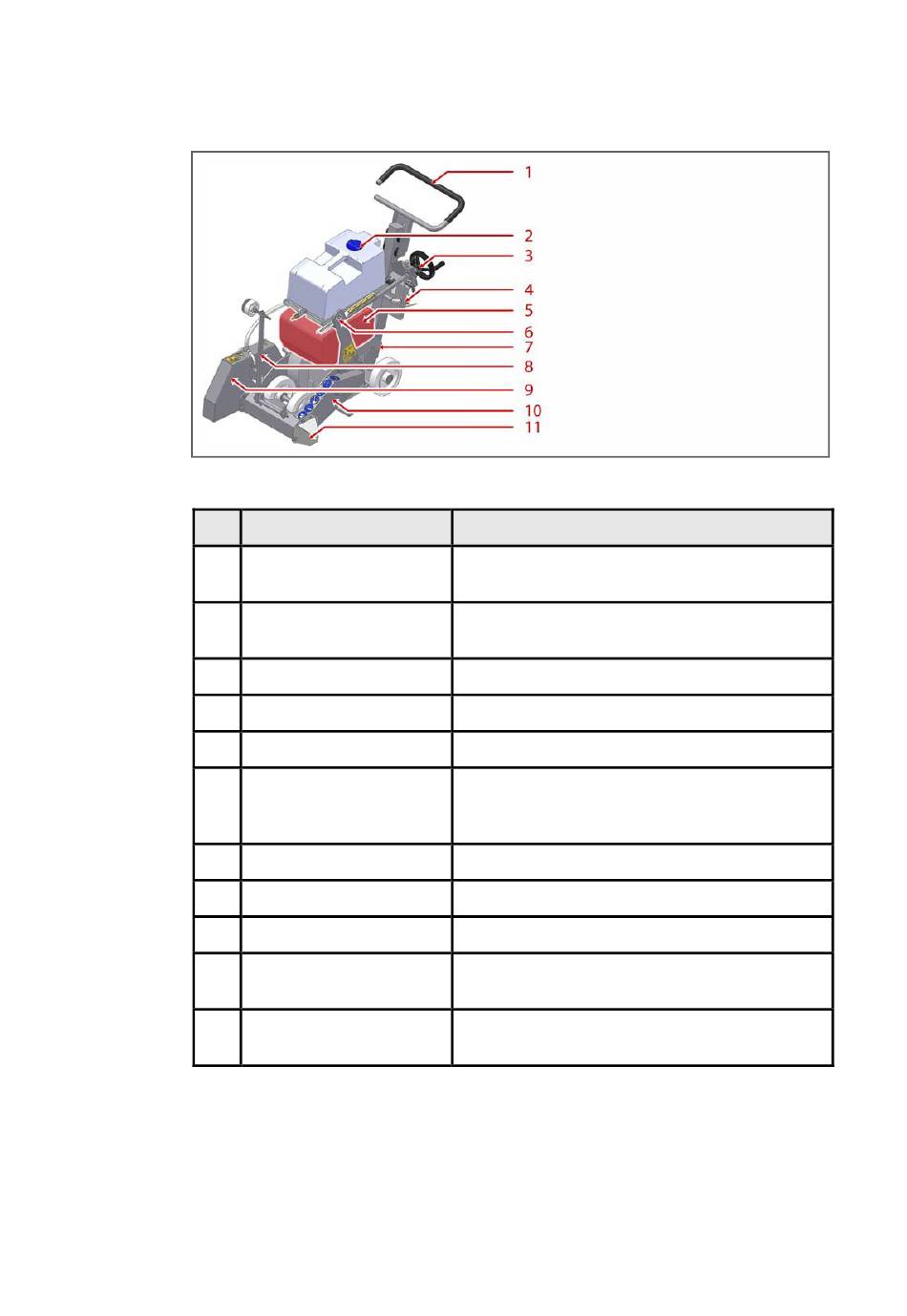

Teile der Maschine (Draufsicht)
Legende
Nr. Bezeichnung
1 Höhenverstellbarer Handgriff Siehe Abschnitt „Höhenverstellbarer Handgriff"
2 Abnehmbarer Wassertank
3 Schnitttiefeneinstellung
4 Spülwasseranschluss
5 Motor
6 Huböse
7 Feststellbremse
8 Visiereinrichtung
9 Blattschutz
10 Schwenkeinheit Schneid-
welle
11 Schutzabdeckung Schneid-
welle
Cedima • Technische Dokumentation • Fugenschneider CF • 1020 D • Ausgabedatum: 21.09.2021

Funktion

(Seite 39).
Siehe Abschnitt „Abnehmbarer Wassertank"
(Seite 31).
Siehe Abschnitt „Schnitttiefeneinstellung" (Seite 40).
Siehe Abschnitt „Spülwasseranschluss" (Seite 43).
Siehe Abschnitt „Motor" (Seite 32).
Dient zum Einhängen in ein geeignetes Lasthebe-
mittel, siehe Kapitel „Transportieren und Aufstellen" >
„Anheben und absetzen" (Seite 48).
Siehe Abschnitt „Feststellbremse" (Seite 38).
Siehe Abschnitt „Visiereinrichtung" (Seite 45).
Siehe Abschnitt „Blattschutz" (Seite 36).
Siehe Abschnitt „Schwenkeinheit Schneidwelle"
(Seite 41).
Siehe Abschnitt „Schutzabdeckung Schneidwelle"
(Seite 35)
