Anhang
A.2 Betrieb optischer Handlesegeräte, Zugangskontrollleser oder serieller Geräte
A.2.2
Handlesegeräte / Zugangskontrollleser / serielle Geräte anschließen

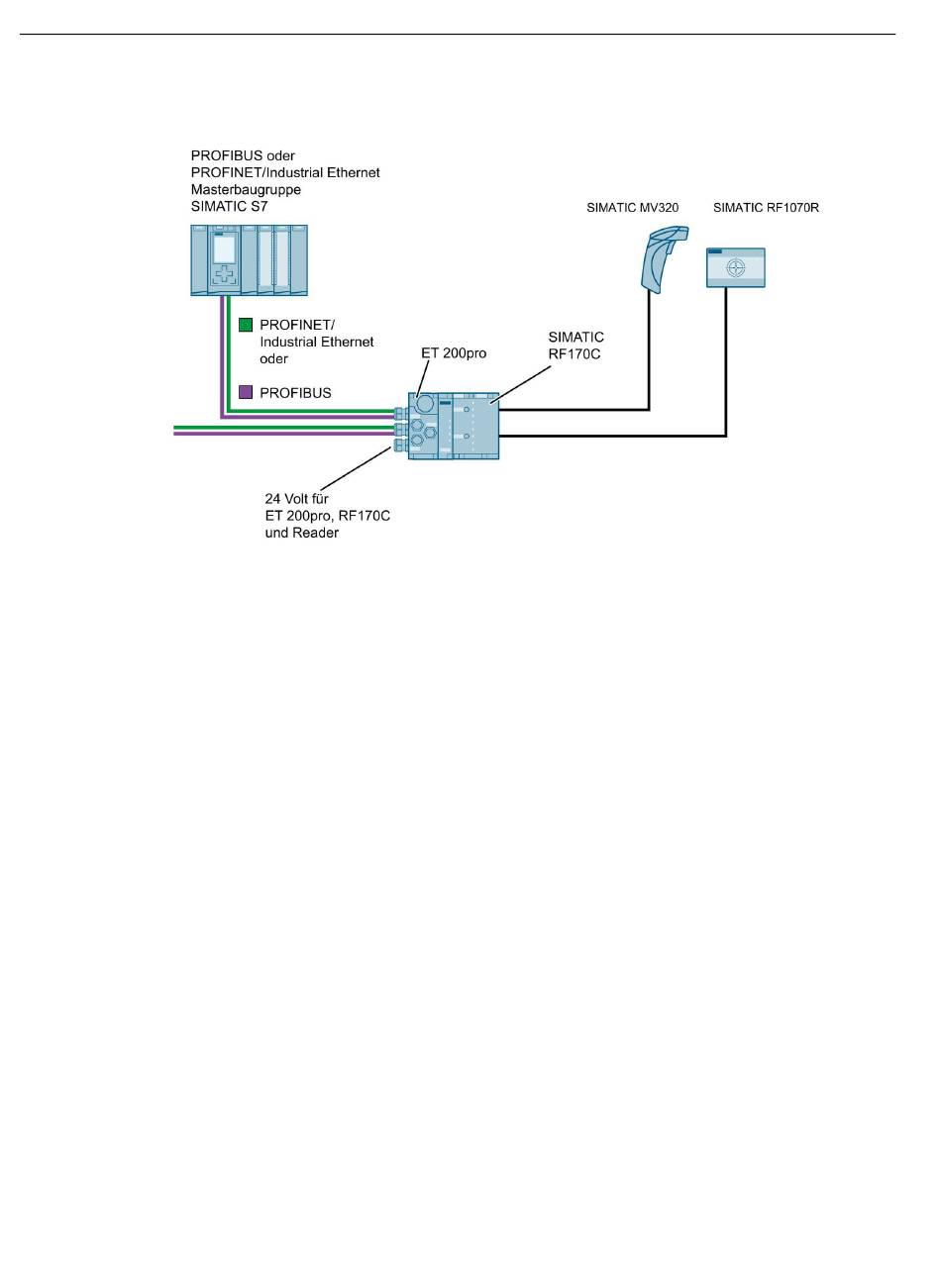

Bild A-6
Das gewendelte Anschlusskabel der optischen Handlesegeräte SIMATIC MV320 hat eine
Länge von 1,6 m. Das Kabel kann aufgrund der Wendelung im Betrieb auf eine Länge von 4,0
m ausgezogen werden. Für den Anschluss der Reader SIMATIC RF1040R/RF1070R steht Ihnen
ebenfalls ein vorkonfiguriertes Kabel zur Verfügung.
Bei Anschluss allgemeiner serieller Geräte müssen Sie das Anschlusskabel gerätespezifisch
selbst konfektionieren. Ausführliche Informationen zu diesem Thema finden Sie im Kapitel
"Selbst konfektionierte Anschlusskabel (Seite 60)".
Stromversorgung
Das angeschlossene Feldgerät kann über das RF170C mit Spannung versorgt werden, wenn
die Leistungsdaten des Kommunikationsmoduls nicht überschritten werden. Beachten Sie
hierbei die technischen Daten des RF170C: 24 V max. 0,8 A oder 5 V max. 1,2 A.
62
Beispiel-Aufbau einer Verkabelung
Betriebsanleitung, 02/2022, J31069-D0176-U001-A6-0018
SIMATIC RF170C
