2.2.2 Komponenten des Dezentralen Peripheriegerätes ET 200pro mit RF170C

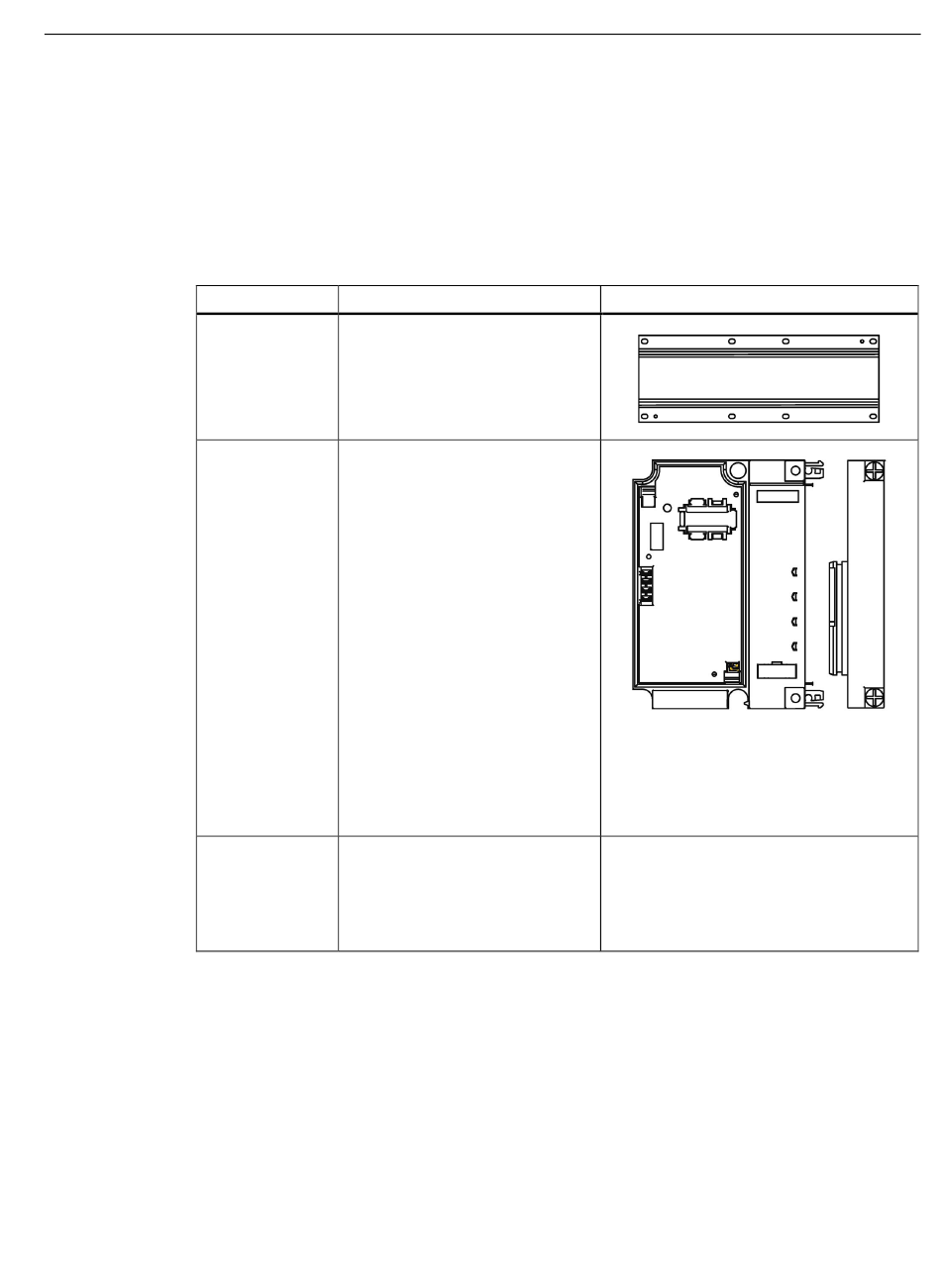

Komponenten des Dezentralen Peripheriegerätes ET 200pro mit RF170C (Auszug)
Die folgende Tabelle stellt Ihnen die wichtigsten Komponenten der ET 200pro vor.
Tabelle 2- 1
Komponente
Modulträger
Interfacemodul
für PROFIBUS,
PROFNET oder
CPU-Funktionalität
mit Busmodul und
Abschlussmodul
Anschlussmodule
für
Interfacemodule
SIMATIC RF170C
Betriebsanleitung, 02/2022, J31069-D0176-U001-A6-0018
Komponenten von ET 200pro
Funktion
Auf dem Modulträger montieren
Sie die ET 200pro.
Es gibt mehrere Ausführungen mit
unterschiedlichen Längen:
• Modulträger schmal
Das Interfacemodul verbindet die
ET 200pro mit dem DP-Master und
bereitet die Daten für die
Kommunikationsmodule auf.
Im Auslieferungszustand ist das
Abschlussmodul enthalten und das
Interfacemodul auf dem Busmodul
montiert.
Folgende Interfacemodule sind
verfügbar:
• PROFIBUS
IM 154-1 DP
–
IM 154-2 DP High Feature
–
• PROFINET
IM 154-4 PN High Feature
–
IM 154-6 PN High Feature
–
• CPU-Funktionalität
IM 154-8 CPU
–
Die Anschlussmodule werden auf
die Interfacemodule montiert.
Abhängig vom verwendeten
Interfacemodule stehen Ihnen
verschiedene Varianten des
Anschlussmoduls zur Verfügung.
Abbildung
--
Beschreibung
