2.3 Potentialtrennung
2.3
Potentialtrennung
Potentialtrennung

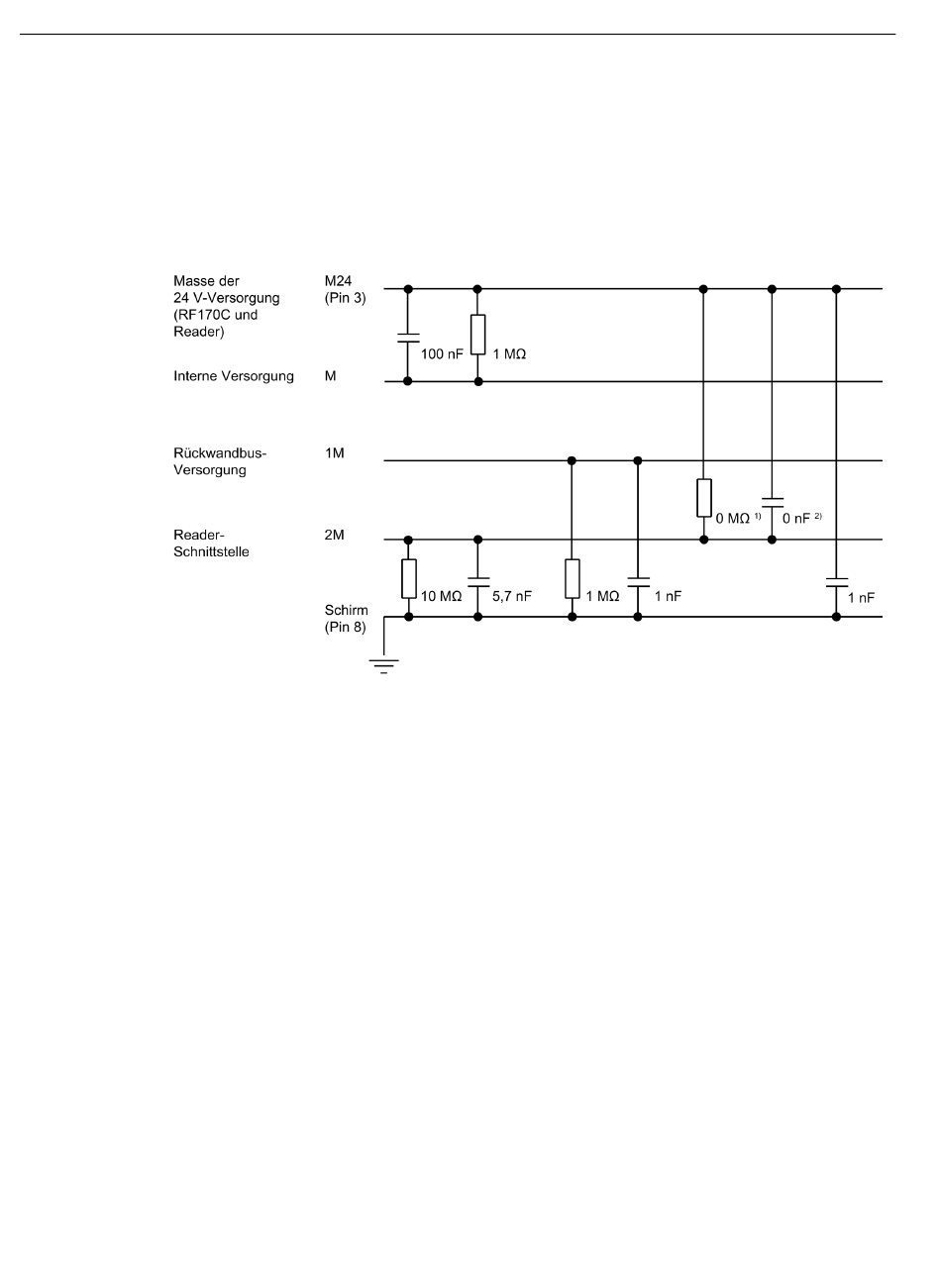

ET 200pro mit RF170C ermöglicht einen erdfreien Aufbau einer Anlage. Die folgende
Schaltung zeigt den internen Zusammenhang der Bezugspotentiale.
1)
2)
Bild 2-5
18
Ab dem Hardware-Ausgabestand "02" (6GT2002-0HD01)
Bei dem Hardware-Ausgabestand "01" (6GT2002-0HD01) beträgt der Widerstand 1 MΩ.
Ab dem Hardware-Ausgabestand "02" (6GT2002-0HD01)
Bei dem Hardware-Ausgabestand "01" (6GT2002-0HD01) beträgt die Kapazität 22 nF.
Potentialtrennung RF170C (Masse gegen Schirm)
Betriebsanleitung, 02/2022, J31069-D0176-U001-A6-0018
SIMATIC RF170C
