4.2
RF170C mit Anschlussmodul anschließen
Einleitung
Die Reader werden mit Hilfe der Anschlusskabel über die 8-poligen Rundbuchsen (X1, X2) an
dem Anschlussmodul RF170C angeschlossen. Falls Sie die Kabel selbst konfigurieren
möchten, können Sie einen 8-poligen M12-Stecker und ein entsprechendes Kabel
verwenden.
Beachten Sie dabei die Kabel-Konfigurationen im Kapitel "Anschlusskabel (Seite 57)" sowie in
den Systemhandbüchern der entsprechenden RFID-Familien.

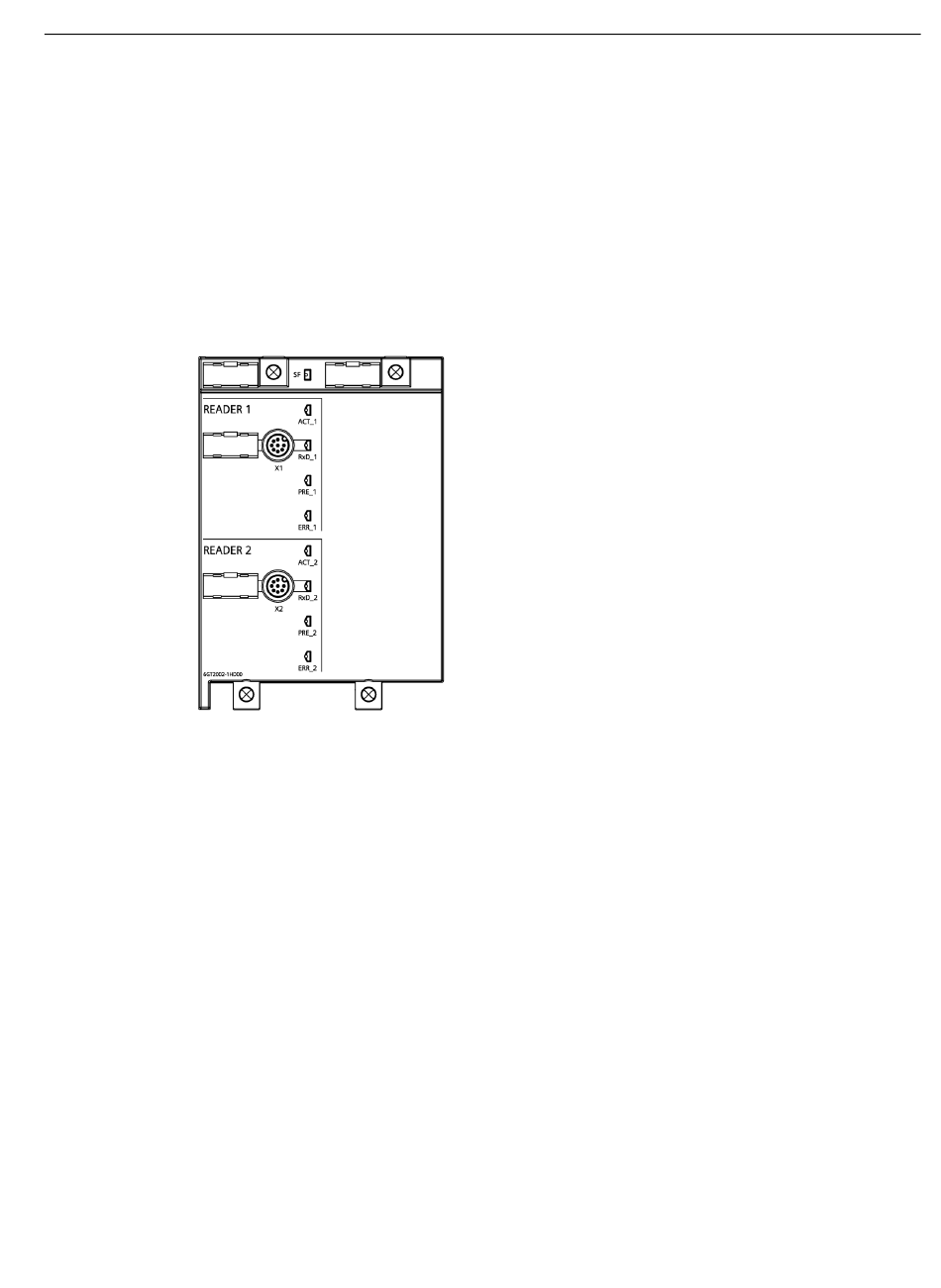

Bild 4-2
Voraussetzungen
Verdrahten Sie die Anschlussmodule RF170C bei ausgeschalteter Versorgungsspannung oder
demontiertem Anschlussmodul.
Benötigtes Zubehör für RF170C
• vorkonfektioniertes Kabel mit 8-poligem M12-Stecker
• alternativ: geschirmtes 7-adriges Cu-Kabel, flexibel, Aderquerschnitt ≤ 0,75 mm
8-poliger M12-Stecker
SIMATIC RF170C
Betriebsanleitung, 02/2022, J31069-D0176-U001-A6-0018
Buchsen und LEDs des Anschlussmoduls RF170C
4.2 RF170C mit Anschlussmodul anschließen
Anschließen
und
2
27
