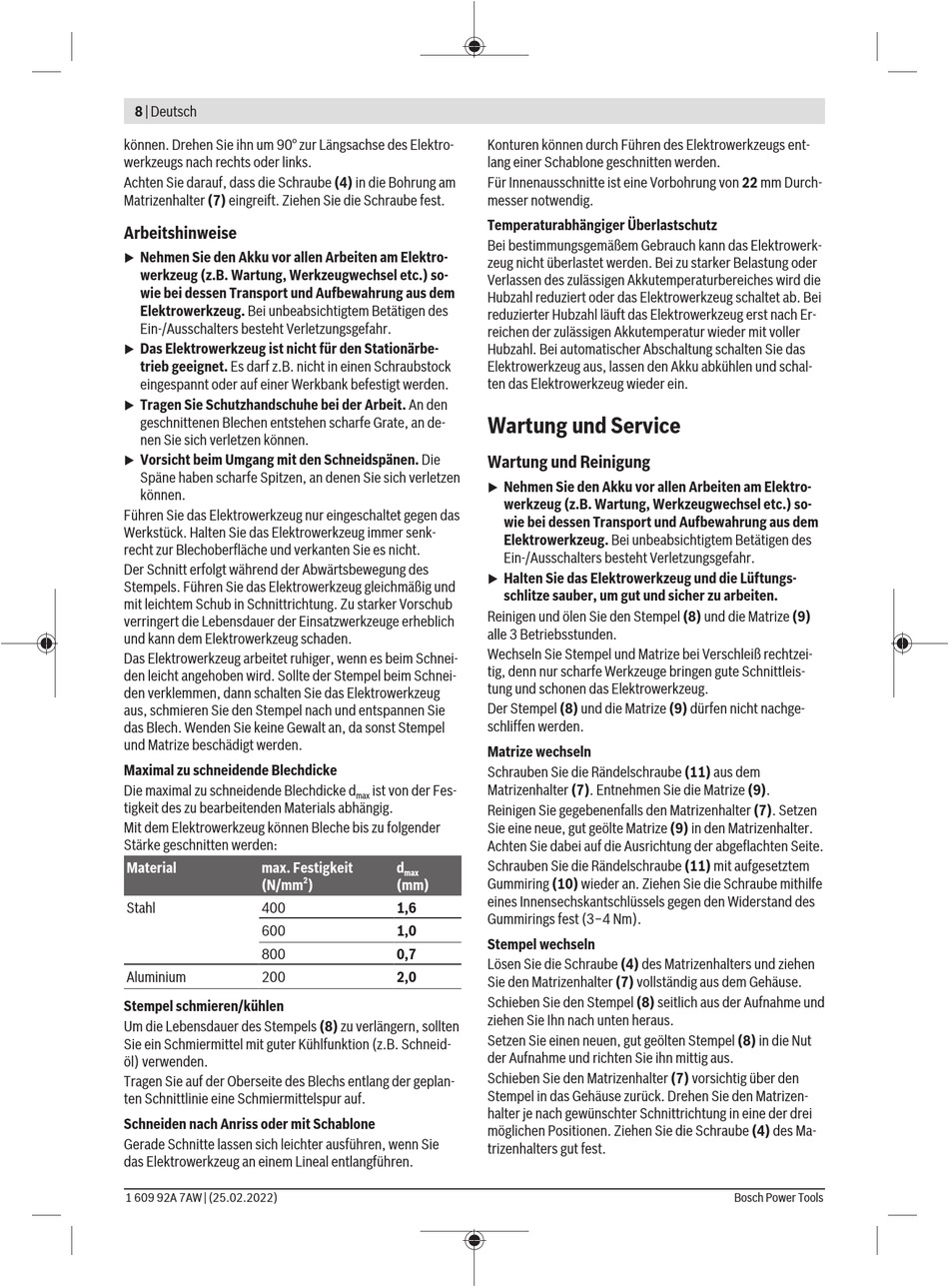

8 | Deutsch
können. Drehen Sie ihn um 90° zur Längsachse des Elektro-
werkzeugs nach rechts oder links.
Achten Sie darauf, dass die Schraube (4) in die Bohrung am
Matrizenhalter (7) eingreift. Ziehen Sie die Schraube fest.
Arbeitshinweise
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
u
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Das Elektrowerkzeug ist nicht für den Stationärbe-
u
trieb geeignet. Es darf z.B. nicht in einen Schraubstock
eingespannt oder auf einer Werkbank befestigt werden.
Tragen Sie Schutzhandschuhe bei der Arbeit. An den
u
geschnittenen Blechen entstehen scharfe Grate, an de-
nen Sie sich verletzen können.
Vorsicht beim Umgang mit den Schneidspänen. Die
u
Späne haben scharfe Spitzen, an denen Sie sich verletzen
können.
Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das
Werkstück. Halten Sie das Elektrowerkzeug immer senk-
recht zur Blechoberfläche und verkanten Sie es nicht.
Der Schnitt erfolgt während der Abwärtsbewegung des
Stempels. Führen Sie das Elektrowerkzeug gleichmäßig und
mit leichtem Schub in Schnittrichtung. Zu starker Vorschub
verringert die Lebensdauer der Einsatzwerkzeuge erheblich
und kann dem Elektrowerkzeug schaden.
Das Elektrowerkzeug arbeitet ruhiger, wenn es beim Schnei-
den leicht angehoben wird. Sollte der Stempel beim Schnei-
den verklemmen, dann schalten Sie das Elektrowerkzeug
aus, schmieren Sie den Stempel nach und entspannen Sie
das Blech. Wenden Sie keine Gewalt an, da sonst Stempel
und Matrize beschädigt werden.
Maximal zu schneidende Blechdicke
Die maximal zu schneidende Blechdicke d
tigkeit des zu bearbeitenden Materials abhängig.
Mit dem Elektrowerkzeug können Bleche bis zu folgender
Stärke geschnitten werden:
Material max. Festigkeit
(N/mm
Stahl 400
600
800
Aluminium 200
Stempel schmieren/kühlen
Um die Lebensdauer des Stempels (8) zu verlängern, sollten
Sie ein Schmiermittel mit guter Kühlfunktion (z.B. Schneid-
öl) verwenden.
Tragen Sie auf der Oberseite des Blechs entlang der geplan-
ten Schnittlinie eine Schmiermittelspur auf.
Schneiden nach Anriss oder mit Schablone
Gerade Schnitte lassen sich leichter ausführen, wenn Sie
das Elektrowerkzeug an einem Lineal entlangführen.
1 609 92A 7AW | (25.02.2022)
ist von der Fes-
max
d
max
2
) (mm)
1,6
1,0
0,7
2,0
Konturen können durch Führen des Elektrowerkzeugs ent-
lang einer Schablone geschnitten werden.
Für Innenausschnitte ist eine Vorbohrung von 22 mm Durch-
messer notwendig.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk-
zeug nicht überlastet werden. Bei zu starker Belastung oder
Verlassen des zulässigen Akkutemperaturbereiches wird die
Hubzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei
reduzierter Hubzahl läuft das Elektrowerkzeug erst nach Er-
reichen der zulässigen Akkutemperatur wieder mit voller
Hubzahl. Bei automatischer Abschaltung schalten Sie das
Elektrowerkzeug aus, lassen den Akku abkühlen und schal-
ten das Elektrowerkzeug wieder ein.

Wartung und Service

Wartung und Reinigung

Nehmen Sie den Akku vor allen Arbeiten am Elektro-
u
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungs-
u
schlitze sauber, um gut und sicher zu arbeiten.
Reinigen und ölen Sie den Stempel (8) und die Matrize (9)
alle 3 Betriebsstunden.
Wechseln Sie Stempel und Matrize bei Verschleiß rechtzei-
tig, denn nur scharfe Werkzeuge bringen gute Schnittleis-
tung und schonen das Elektrowerkzeug.
Der Stempel (8) und die Matrize (9) dürfen nicht nachge-
schliffen werden.
Matrize wechseln
Schrauben Sie die Rändelschraube (11) aus dem
Matrizenhalter (7). Entnehmen Sie die Matrize (9).
Reinigen Sie gegebenenfalls den Matrizenhalter (7). Setzen
Sie eine neue, gut geölte Matrize (9) in den Matrizenhalter.
Achten Sie dabei auf die Ausrichtung der abgeflachten Seite.
Schrauben Sie die Rändelschraube (11) mit aufgesetztem
Gummiring (10) wieder an. Ziehen Sie die Schraube mithilfe
eines Innensechskantschlüssels gegen den Widerstand des
Gummirings fest (3−4 Nm).
Stempel wechseln
Lösen Sie die Schraube (4) des Matrizenhalters und ziehen
Sie den Matrizenhalter (7) vollständig aus dem Gehäuse.
Schieben Sie den Stempel (8) seitlich aus der Aufnahme und
ziehen Sie Ihn nach unten heraus.
Setzen Sie einen neuen, gut geölten Stempel (8) in die Nut
der Aufnahme und richten Sie ihn mittig aus.
Schieben Sie den Matrizenhalter (7) vorsichtig über den
Stempel in das Gehäuse zurück. Drehen Sie den Matrizen-
halter je nach gewünschter Schnittrichtung in eine der drei
möglichen Positionen. Ziehen Sie die Schraube (4) des Ma-
trizenhalters gut fest.
