Installation
Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Schutzfolie entfernen
Zum Schutz vor Transportschäden sind
die Gehäuseteile mit einer Schutzfolie
versehen.
Bitte entfernen Sie vor der Montage
der Gehäuseteile die Schutzfolie. Sie
lässt sich ohne weitere Hilfsmittel ab-
ziehen.
Installationsmaterial
1 Abluftstutzen
für eine Abluftleitung 150 mm
1 Rückstauklappe
zum Einbau im Ausblasstutzen der Mo-
toreinheit (nicht bei Umluftbetrieb).
2 Wandhaltebleche
zur Befestigung der Dunstabzugshau-
be an der Wand
11981460-02
8 Schrauben 5 x 60 mm und
8 Dübel 8 x 50 mm
zur Befestigung an der Wand
Die Schrauben und Dübel sind
für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkon-
struktionen entsprechende Befesti-
gungsmittel.
Achten Sie auf eine ausreichende
Tragfähigkeit der Wand.
2 Schrauben 3,9 x 7,5 mm
zur Befestigung des Kamins
Montageplan
Die einzelnen Montageschritte sind auf
dem Montageplan beschrieben.
Werbung
Inhaltsverzeichnis

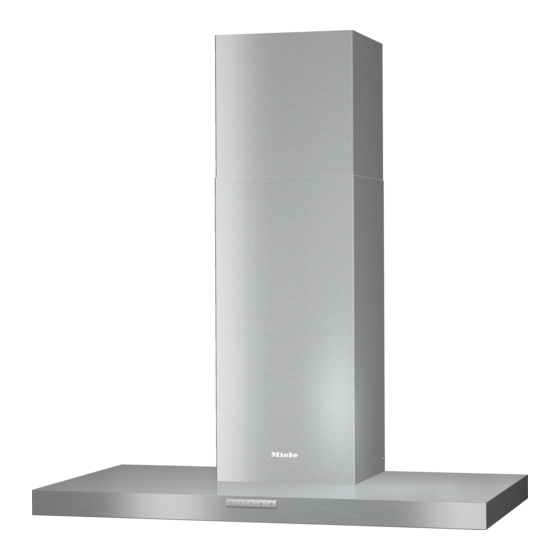

Verwandte Anleitungen für Miele DAW 1620 Active
Inhaltszusammenfassung für Miele DAW 1620 Active
- Seite 1 *INSTALLATION* 11981460-02 Installation Vor der Installation Beachten Sie vor der Installation 8 Schrauben 5 x 60 mm und alle Informationen in diesem Kapitel und das Kapitel „Sicherheitshinweise 8 Dübel 8 x 50 mm und Warnungen“. zur Befestigung an der Wand Schutzfolie entfernen Die Schrauben und Dübel sind für massives Mauerwerk geeignet.
- Seite 2 *INSTALLATION* 11981460-02 Installation Bausatz für Umluftbetrieb Der Bausatz enthält Umlenkweiche mit Halteblech, Schlauch und Schlauch- schellen, Geruchsfilter mit Einbaurah- men (nicht im Lieferumfang, nachkauf- bares Zubehör, siehe „Technische Da- ten“).
-
Seite 3: Gerätemaße
*INSTALLATION* 11981460-02 Installation Gerätemaße Die Zeichnung ist nicht maßstäblich... -
Seite 4: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
*INSTALLATION* 11981460-02 Installation a Abluft b Umluft c Luftaustritt bei Umluft nach oben montiert de Installationsbereich (bei Umluft nur d). Wand- bzw. Deckenbereich für den Abluftdurchbruch und zur Montage der Steckdose. Bei Umluftbetrieb ist nur die Montage einer Steckdose erforderlich. Abluftanschluss 150 mm Abstand zwischen Kochstelle und Dunstabzugshaube (S) ... -
Seite 5: Montageempfehlungen
*INSTALLATION* 11981460-02 Installation Montageempfehlungen Bohrbild für die Wandmontage Beachten Sie zur Erstellung der Boh- - Für ein freies und unkompliziertes Ar- beiten unter der Dunstabzugshaube rungen den beiliegenden Montage- ist auch über Elektro-Kochstellen ein plan. Abstand von min. 650 mm empfeh- lenswert. -
Seite 6: Abluftleitung
Wenn die Abluft ins Freie geleitet wird, - Verwenden Sie nur Bögen mit großen empfehlen wir die Installation eines Radien. Miele Mauerkastens oder einer Miele - Die Abluftleitung darf nicht geknickt Dachdurchführung (nachkaufbares Zu- oder zusammengedrückt werden. behör). Sie verfügen über eine integrier- te Rückstauklappe. - Seite 7 Ausblasrich- tung. Wenn die Abluftleitung z. B. durch kühle Räume oder Dachböden verlegt wird, Miele übernimmt keine Gewährleis- kann sich durch die Temperaturunter- tung für Funktionsmängel oder Schä- schiede Kondenswasser in der Abluft- den, die durch eine unzureichende Ab- leitung bilden.
-
Seite 8: Elektroanschluss
Typ ersetzt werden (erhältlich beim Miele Kunden- dienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizier- ten Fachkraft oder vom Miele Kunden- dienst vorgenommen werden. Über die Nennaufnahme und die ent- sprechende Absicherung gibt diese Ge- brauchsanweisung oder das Typen- schild Auskunft. - Seite 9 Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder ver- gleichbar einhält. Die in der Hausinstal- lation und in diesem Miele Produkt vor- gesehenen Schutzmaßnahmen müssen auch im Inselbetrieb oder im nicht netz- synchronen Betrieb in ihrer Funktion und Arbeitsweise sichergestellt sein oder durch gleichwertige Maßnahmen...
