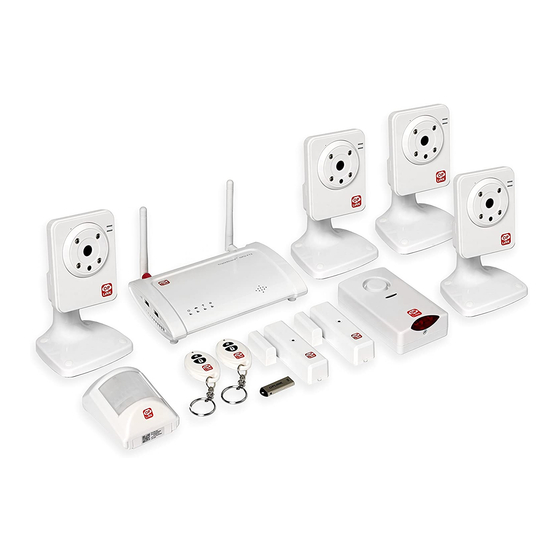

OP Link TripleShield Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. OP Link Anleitungen
  4. Sicherheitstechnik
  5. TripleShield
  6. Benutzerhandbuch

OP Link TripleShield Benutzerhandbuch

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
English - User Manual
Français - Manuel de l'Utilisateur
Deutsche - Benutzerhandbuch
Español - Manual del Usuario
Nederlands - Gebruiksaanwijzing
TripleShield™
Hardware User Manual
V 2.2.0t1b

Werbung

loading

Inhaltszusammenfassung für OP Link TripleShield

  • Seite 1 TripleShield™ Hardware User Manual V 2.2.0t1b English - User Manual Français - Manuel de l'Utilisateur Deutsche - Benutzerhandbuch Español - Manual del Usuario Nederlands - Gebruiksaanwijzing...
  • Seite 2 V 2.2.0t1b Oplink Connected TripleShield Hardware User Manual Note: This manual applies to several packages. As such, some parts and some steps may not pertain to the package that you purchased. Oplink Communications, Inc. Oplink Communications, Inc.

  • Seite 3: Inhaltsverzeichnis

    V 2.2.0t1b Contents TripleShield At A Glance ..................... 3 Assemble OPU Station And Connect To Router ........... 5 Set Up And Power Up IP Camera ................7 Place Sensors And Power Up Siren ..............10 a.) Install the Door/Window Sensor ................. 10 b.) Motion Sensor...

  • Seite 4: Tripleshield At A Glance

    V 2.2.0t1b TripleShield At A Glance Item Product Name Function Provide wireless access and control OPU (Oplink Processing Unit) function of mi Security system Smart camera with an Adjustable Motion Detection Feature and IP Camera infrared night-vision with a built-in...
  • Seite 5 V 2.2.0t1b First line of defense for fending off an Siren intruder Wirelessly Arms or Disarms system Remote Control with built-in emergency panic button with Panic Button function 16G Flash Drive Data storage for video recordings Warning: Do not dispose of electrical appliances as unsorted municipal waste. Use separate collection facilities.

  • Seite 6: Assemble Opu Station And Connect To Router

    V 2.2.0t1b Assemble OPU Station And Connect To Router ………... Contents A. OPU B. Ethernet Cable C. Power Adapter D. 16G Flash Drive Overview Features • Smart setup wizard • Bridge the communication for all Oplink smart devices • Provide wireless access and control function of Oplink Connected system •...
  • Seite 7 V 2.2.0t1b encryption Internet OPU Installation with Flash Drive a. Plug the Flash Drive into the OPU. b. Connect the OPU to the home router using the provided Ethernet Cable. c. Plug Power Adapter to the OPU and an outlet. d.

  • Seite 8: Set Up And Power Up Ip Camera

    V 2.2.0t1b Set Up And Power Up IP Camera ……………..……..…..…..Contents A. Camera B. Bracket C. Power Adapter D. Mounting Screws And Dry Wall Anchors Overview Features • Smart setup wizard • High quality video • Built-in antenna and microphone •...
  • Seite 9 V 2.2.0t1b Camera Installation Set Up the Camera a. Place the Camera within 5 feet of the OPU to establish connection. b. Connect power adapter to the Camera. c. Connect power adapter to an outlet (top LED will turn on and display solid amber). d.
  • Seite 10 V 2.2.0t1b Step 1: Install camera attachment base a. At the desired camera mounting location, secure the Camera attachment base to the wall using the provided screws. b. Make use of the provided screw anchors if necessary. Step 2: Mount the Camera a.

  • Seite 11: Place Sensors And Power Up Siren

    V 2.2.0t1b Place Sensors And Power Up Siren …………………..…………… a.) Install the Door/Window Sensor Contents A. Sensor Kit (2 pieces, 1 large unit [sensor] and 1 small unit [magnet]) B. Batteries C. Double-sided Tape DWM1301 Overview Features • Smart setup wizard •...
  • Seite 12 V 2.2.0t1b Battery Installation Apply Double-Sided Tape Magnet/Sensor Positioning Sensor DWM1301 Installation To install the sensors: 1. Each Door/Window Sensor set consists of two pieces. Take the larger piece and with slight force, push the small tab on the back plate outward and slide the back plate upward.
  • Seite 13 V 2.2.0t1b ii. Place the small unit on the movable door with the small unit aligned near the top half of the large unit and not exceeding the recommended width of a pencil or a quarter of an inch between the sensors for best performance.

  • Seite 14: B.) Motion Sensor

    V 2.2.0t1b b.) Motion Sensor Contents A. Motion Sensor B. Battery C. Double-sided Tape Overview Features • Smart setup wizard • Wireless security technology • Support Oplink cloud server • Detects motion up to 120-degree, 10-40 feet • Passive Infrared, Pet immune •...
  • Seite 15 V 2.2.0t1b Set up and wall-mount the motion sensor Step 1: Insert Battery a. Lift top tab on cover to release and remove cover. b. Insert the battery noting the polarity (CR123A), and replace the cover onto the sensor. Step 2: Install Motion Sensor a.
  • Seite 16 V 2.2.0t1b detects motion, the LED will blink. This demonstrates that the sensor is working. LED flashing during this hour does not always mean that an event has been triggered because of the 3- minute cool-down period programmed into the sensor. •...

  • Seite 17: C.) Siren

    V 2.2.0t1b c.) Siren Contents A. Wireless Siren With Power Adapter B. Mounting Screws And Dry Wall Anchors Overview Features • Smart setup wizard • Wireless security technology • Support Oplink cloud server • Alarm for 60 seconds upon receiving SIREN ON order, stops immediately upon receiving SIREN OFF order •...
  • Seite 18 V 2.2.0t1b d. The Siren comes with pre-installed backup batteries. To make use of the backup batteries, pull and remove the clear plastic strip to initiate battery contact. Mount the Wireless Siren a. Use double-sided tape or screws to mount the Siren at the desired location. b.

  • Seite 19: Appendix A

    V 2.2.0t1b Appendix A Specifications  OPU Model : OPU2120 Dimensions: 159.1 mm x 120 mm x 35.5 mm Operating Temperature: 32° F to 113° F (0° C to 40° C) Frequency: 2.4-2.4835 GHz Transmit Speed: 150Mbps (Max) Channel: 13 TX Power: 13dbm, 15dbm(Max) Storage Temperature: -40°...

  • Seite 20: Flash Drive

    V 2.2.0t1b  Flash Drive Model: UST1100 Dimensions: 34.6 mm x 12.2 mm x 4.5 mm Weight: 4.6g Capacity: 16G Communication Standard: USB 2.0 Performance: Read:20MB/sec above Write: 4.5MB/sec above Operating Voltage: 4.5-5.5VDC System: Windows/Mac OS Operating Temperature: 32° F to 113° F (0° C to 45° C) Storage Temperature: -4°...

  • Seite 21: Door/Window Sensor

    V 2.2.0t1b Wireless interface: EEE 802.11 b/g/n, WPA2-PSK Power Adapter: 5V,1A  Door/Window Sensor Model: DWM1300 Operating Temperature : 32° F to 113° F (0° C to 45° C) Frequency: 433.80MHz – 434.1-MHz Modulation: ASK Transmit Power: > -51dBm(Manufacture’s test condition) Detection Type: Magnetic separation trigger function Magnet Sensor Gap Activated: ~11mm (Reference) Power source: 1.5V*2pcs“AAA”...

  • Seite 22: Motion Sensor

    V 2.2.0t1b Model: DWM1301 Operating Temperature: 32° F to 113° F ( 0° C to 45° C) Frequency: 433.92MHz +/-150KHz Modulation: ASK Transmit Power: >= -16dBm(Manufacture’s test condition) Detection Type: Magnetic separation trigger function Magnet Sensor Gap Activated: ~25mm (Reference) Power source: CR123A 3V Standby Current: <3uA Operating Current: <=15mA...

  • Seite 23: Siren

    V 2.2.0t1b Power Source: CR123A 3V Standby Current: <25uA PIR Trigger Current: <=15mA Power Consumption: 1 year (Triggered twice a day) Battery Low Level Indicator: 2.1 V-2.35V Low Battery Alarm Mode: Low battery alarms only when sensor alarm is triggered PIR Trigger Alarm: Once the Motion Sensor is triggered, it will start a 3-minute countdown, and restart if any movement is detected within this period.

  • Seite 24: Remote Control

    V 2.2.0t1b Alarm Sound Level: >=110dB@30cm on desktop 4.5V Power  Remote Control Model: RMC 1301 Power: CR2032, 3V Battery Power Consumption: >1year (Triggered twice a day) Button: “ARM”, ARM ON mode “DISARM”, ARM OFF mode “Emergency”, Panic Button Operating Environment: 32° F to 113° F (0° C to 45° C) Storage Temperature: -4°...

  • Seite 25: Appendix B

    V 2.2.0t1b Appendix B DHCP (Dynamic Host Configuration Protocol) setting of router Fig.1 DHCP Setting of Router (Example of Router: 2wire 2701HG-B) (1) Open a browser and enter your IP address, such as”192.168.X.X”. You can find this address on the back of the router. (2) Log in to your router’s account.

  • Seite 26: Fcc Statement

    V 2.2.0t1b FCC Statement 1. Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
  • Seite 27 V 2.2.0t1b Oplink Connected TripleShield Matériel Informatique Manuel de l'Utilisateur Note: Ce manuel s'applique à plusieurs packages À ce titre, certaines pièces et certaines étapes peuvent ne pas se rapporter au package que vous avez acheté. Oplink Communications, Inc.
  • Seite 28 V 2.2.0t1b Contenu TripleShield en Bref ....................3 Assembler la Station OPU et la Connecter au Routeur ...1 ....5 Installer et brancher la Caméra IP ..2 ............7 Placer les Capteurs et brancher la Sirène...3 .......... 10 ............10 a,) Installer le capteur porte/fenêtre .

  • Seite 29: Tripleshield En Bref

    V 2.2.0t1b TripleShield en Bref Article Nom du Produit : Fonction Fournit la OPU (Unité de Traitement fonction d'accès et de commande Oplink) sans fil du systèmede mi Security Caméra intelligente avec une Fonction de Détection de Caméra IP Mouvement Réglable et vision nocturne infrarouge avec un microphone intégré...
  • Seite 30 V 2.2.0t1b Première ligne de défense pour Sirène repousser un intrus Le système arme ou désarme sans fil Télécommande avec la fonction intégrée de bouton de avec le Bouton de Panique panique d'urgence Stockage de données pour les 16G Flash Drive enregistrements vidéo Avertissement Ne pas jeter les appareils électriques comme des déchets municipaux non triés.

  • Seite 31: Assembler La Station Opu Et La Connecter Au Routeur

    V 2.2.0t1b Assembler la Station OPU et la Connecter au Routeur ..................Contenu A. OPU B. Câble d'Ethernet C. Adaptateur d'alimentation D. 16G Flash Drive Vue d'ensemble des Fonctions • Assistant d'Installation intelligente • Servir de pont pour la communication de tous les dispositifs intelligents d'Oplink •...
  • Seite 32 V 2.2.0t1b b/g/n • Supporte le Réseau avec câble et sans fil. Support de Sécurité : Chiffrage • de WPA2-PSK Internet Installation d'OPU avec Flash Drive a. Branchez le Flash Drive à l'OPU. b. Reliez l'OPU au routeur de la maison en utilisant le câble fourni d'Ethernet. c.

  • Seite 33: Installer Et Brancher La Caméra Ip

    V 2.2.0t1b Installer et brancher la Caméra ........Contenu A. Caméra B. Support C. Adaptateur d'alimentation D. Vis de Montage et Ancrage pour Cloisons Sèches Vue d'ensemble des Caractéristiques • Assistant d'Installation intelligent • Vidéo de qualité • Antenne et microphone intégrés •...
  • Seite 34 V 2.2.0t1b Installation de Caméra Installez la Caméra a. Placez la caméra dans un rayon de 5 ft (1,52 m) de l'OPU pour établir une connexion. b. Branchez l'adaptateur de courant à la Caméra. c. Branchez l'adaptateur de courant à une prise (la LED supérieure s'allumera et affichera une lumière Orange fixe).
  • Seite 35 V 2.2.0t1b placer la Caméra sur un comptoir, ce qui lui donne une ligne de vision dégagée. La Vision nocturne infrarouge facilite la surveillance pendant la nuit. Etape 1 : Installez la base de fixation de la caméra. a. À l'endroit désiré de montage de la caméra, fixez la base de fixation de la Caméra sur le mur à...

  • Seite 36: Placer Les Capteurs Et Brancher La Sirène

    V 2.2.0t1b Placer les Capteurs et brancher la Sirène ......a.) Installer le capteur porte/fenêtre . Contenu A. Kit capteur (2 pièces, 1 grande unité [Capteur] et 1 petite unité [aimant]) B. Piles C. Bandes adhésives double face Caractéristiques de vue d'ensemble DWM1301 •...
  • Seite 37 V 2.2.0t1b Installation des piles Appliquez des bandes Positionnement d'Aimant adhésives double face et de Capteur Monter le Capteur de Porte Monter le Capteur de Fenêtre Installation du Capteur DWM1301 Pour installer les capteurs: 1. Chaque ensemble de capteur de porte/fenêtre se compose de deux pièces. Prendre la pièce plus grande et avec une force légère, pousser le petit onglet sur la plaque arrière vers l'extérieur et glissez la plaque arrière vers le haut.
  • Seite 38 V 2.2.0t1b le bord de la porte loin des charnières , la grande unité du capteur devrait être placée sur la structure du cadre de la porte. ii. Placez la petite unité sur le battant de la porte avec la petite unité alignée près de la moitié...

  • Seite 39: B.) Capteur De Mouvement

    V 2.2.0t1b b.) Capteur de mouvement Contenu A. Capteur de mouvement B. Pile C. Bandes adhésives double face Vue d'ensemble des Caractéristiques • Assistant d'Installation intelligent • Technologie de sécurité sans fil • Serveur de nuage d'Oplink de soutien • Détecte le mouvement jusqu'à 120 degrés, 10-40 pieds (3 m-12 m) •...
  • Seite 40 V 2.2.0t1b Installation du capteur de mouvement Mise en place et fixation murale du capteur de mouvement Étape 1 : Insérez la Pile a. Soulevez l'onglet supérieur sur le couvercle pour déverrouiller et retirer le couvercle. b. Insérez la pile en respectant la polarité (CR123A) et replacez le couvercle sur le capteur. Etape 2 : Installez le capteur de mouvement a.
  • Seite 41 V 2.2.0t1b Mode Test Initial et Mode Économie d'Énergie Le Capteur de Mouvement a deux modes : Le Mode Test Initial et le Mode Économie d'Énergie • Le Mode de Test Initial se produit pendant la première heure après qu'une pile soit placée dans l'appareil, comme c'est le cas lors de l'installation initiale du système.

  • Seite 42: C.) Sirène

    V 2.2.0t1b c.) Sirène Contenu A. Sirène Sans Fil avec Adaptateur de Puissance B. Vis de Montage et Ancrage pour Cloisons Sèches Vue d'ensemble des Caractéristiques • Assistant d'Installation intelligent • Technologie de sécurité sans fil • Serveur de nuage d'Oplink de soutien •...
  • Seite 43 V 2.2.0t1b c. Lorsque la connexion est établie et fonctionne, la Sirène peut être déplacée vers l'emplacement souhaité. d. La Sirène est livrée avec des piles de réserve préinstallées. Pour faire usage de la pile de réserve, tirer et retirer la bande de plastique transparent pour amorcer le contact de la pile.

  • Seite 44: Annexe A

    V 2.2.0t1b Annexe A Spécifications  OPU Modèle: OPU2120 Dimensions : 159.1 mm x 120 mm x 35.5 mm Température de fonctionnement : 32° F to 113° F (0° C to 40° C) Fréquence : 2.4-2.4835 GHz Vitesse de Transmission : 150Mbps (Max) Canal : 13 Puissance TX : 13dbm, 15dbm(Max) Température de Stockage: -40°...

  • Seite 45: Flash Drive

    V 2.2.0t1b  Flash Drive Modèle: UST1100 Dimensions : 34.6 mm x 12.2 mm x 4.5 mm Poids: 4.6g Capacité 16G Normes de communication : USB 2.0 Résultats : Lecture: 20MB/sec et au-dessus Écriture: au-dessus de 4.5MB/sec Tension d'opération : 4.5-5.5VDC Système: Windows/Mac OS Température de fonctionnement : 32°...

  • Seite 46: Capteur De Porte Et Fenêtre

    V 2.2.0t1b Interface sans fil : EEE 802.11 b/g/n, WPA2-PSK Adaptateur de courant: 5V, 1A  Capteur de Porte et Fenêtre Modèle: DWM1300 Température de fonctionnement : 32° F à 113° F (0° C à 45° C) Fréquence : 433.80MHz - 434.1-MHz Modulation : ASK Puissance de Transmission : >...

  • Seite 47: Capteur De Mouvement

    V 2.2.0t1b Modèle: DWM1301 Température de fonctionnement : 32° F à 113° F (0° C à 45° C) Fréquence : 433.92MHz +/-150KHz Modulation : ASK Puissance de transmission: >= -16dBm(Condition de test de fabrique) Type de détection : Fonction de déclenchement de séparatio magnétique Capteur d'Écart d'aimant activé...

  • Seite 48: Sirène

    V 2.2.0t1b Puissance de Transmission: >= -16dBm(Condition de test de fabrique) Modulation : ASK Source d'alimentation : CR123A 3V Courant de veille : <25uA Courant de déclenchement de PIR : <=15mA Consommation d'énergie 1 an (déclenché deux fois par jour) Indicateur de niveau bas de pile: 2.1 V-2.35V Mode d'alarme de pile basse : L'alarme de pile basse se déclenche seulement quand une alarme de capteur est...

  • Seite 49: Commande À Distance

    V 2.2.0t1b Modulation : ASK Source d'alimentation : Adaptateur de Secteur à courant AC - (norme américaine) ; Piles Alcaline de réserves type "AAA" * 3pcs Courant de mode 'veille': ≤12mA (moyenne) @4.5V Courant en Mode d'Alarme : <=300mA@4.5V Niveau sonore d'alarme : >=110dB@30cm sur la puissance 4.5V de l'ordinateur ...

  • Seite 50: Annexe B

    V 2.2.0t1b Annexe B DHCP (protocole dynamique de configuration du serveur)de configuration du routeur Fig.1 DHCP réglage du routeur (Exemple de routeur : 2fils 2701HG-B) (1) Ouvrez un navigateur et saisissez votre adresse IP, tel que " 192.168.X.X". Vous pouvez trouver cette adresse sur le dos du routeur.

  • Seite 51: Déclaration De Fcc

    V 2.2.0t1b Déclaration de FCC 1. Avertissement Les changements ou modifications de cette unité qui ne sont pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser cet appareil. NOTE: Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à...
  • Seite 52 V 2.2.0t1b appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement non-désiré. 3. Des câbles blindés doivent être utilisés avec cet appareil pour assurer la conformité avec les limites de classe B FCC. Oplink Communications, Inc.
  • Seite 53 V 2.2.0t1b Oplink Connected TripleShield Hardware Benutzerhandbuch Dieses Handbuch gilt für mehrere Pakete. Hinweis: Daher können einige Teile und einige Schritte nicht auf das Paket zutreffen, das Sie gekauft haben. Oplink Communications, Inc. Oplink Communications, Inc.
  • Seite 54 V 2.2.0t1b Inhalt TripleShield At A Glance..................... 3 Assemble OPU Station And Connect To Router ..........5 Set Up And Power Up IP Camera ................7 Place Sensors And Power Up Siren ..............10 a.) Install the Door/Window Sensor ................10 b.) Motion Sensor...

  • Seite 55: Tripleshield Auf Einen Blick

    V 2.2.0t1b TripleShield auf einen Blick Punkt Produktname Funktion Bietet Wireless-Zugriff und OPU (Oplink Processing Kontrollfunktion des Unit) mi-Sicherheitssystems Smart-Kamera mit einer einstellbaren Bewegungserkennung und IP-Kamera Infrarot-Nachtsicht mit eingebautem Mikrofon Erkennt und warnt den Benutzer bei Bewegung unter Benutzung von...
  • Seite 56 V 2.2.0t1b Erste Verteidigungslinie für die Sirene Abwehr von Eindringlingen Schaltet das System drahtlos scharf oder unscharf und verfügt über Fernbedienung eingebaute Panikknopf-Funktion für mit Panikknopf Notfälle Datenspeicher für Videoaufnahmen 16G-USB-Speicherstick Warnung: Entsorgen Sie Elektrogeräte nicht über den unsortierten Hausmüll . Verwenden Sie getrennte Sammeleinrichtungen.

  • Seite 57: Funktionsübersicht

    V 2.2.0t1b Zusammensetzen der OPU-Station und Anschluss an Router …………..………..……..…..……..……..……..……..…..…... Inhalt A. OPU B. Ethernet-Kabel Netzteil D. 16G-USB-Speicherstick Funktionsübersicht • Smart-Einrichtungs-Assistent • Überbrücken Sie die Kommunikation für alle Oplink Smart-Geräte • Bietet Wireless-Zugriff und Kontrollfunktion für das Oplink Connected-System • OPU ermöglicht Systemwiederherstellung •...
  • Seite 58 V 2.2.0t1b WPA2-PSK-Verschlüsselung Internet OPU Installation mit USB-Stick a. Stecken Sie den USB-Stick in die OPU. b. Schließen Sie die OPU mit dem mitgelieferten Ethernet-Kabel an den Eigenheim-Router an. c. Verbinden Sie das Netzteil mit der OPU und einer Steckdose. d.
  • Seite 59 V 2.2.0t1b Einrichtung und Anschalten der IP-Kamera ………..…..Inhalt Kamera B. Halterung Netzteil D. Befestigungsschrauben und Trockenmaueranker Funktionsübersicht • Smart-Einrichtungs-Assistent • Hochqualitative Videofunktion • Eingebaute Antenne und Mikrofon • Unterstützt Oplink Cloud-Server • Tag-/Nachtsicht • Automatische Aufzeichnung bei Auslösung von Ereignissen •...

  • Seite 60: Montage Der Kamera (Optional)

    V 2.2.0t1b Kamera-Installation Einrichten der Kamera a. Platzieren Sie die Kamera innerhalb von 5 Fuß um die OPU, um eine Verbindung herzustellen. b. Verbinden Sie das Netzteil mit der Kamera. c. Verbinden Sie das Netzteil mit einer Steckdose (obere LED wird aufleuchten und voll-gelbe Leuchte anzeigen).
  • Seite 61 V 2.2.0t1b a. Befestigen Sie an der gewünschten Kamera-Montageposition den Kamerabefestigungssockel mit den mitgelieferten Schrauben an der Wand. b. Nutzen Sie bei Bedarf die mitgelieferten Schraubanker. Schritt 2: Montage der Kamera a. Schrauben Sie die Kamera an dem Befestigungssockel fest. a.

  • Seite 62: Dwm1301-Funktionsübersicht

    V 2.2.0t1b Sensorplatzierung und Anschalten der Sirene ….. Installation des Tür-/Fenster-Sensors Inhalt A. Sensor-Kit (2 Teile, 1 große Einheit [Sensor] und 1 kleine Einheit [Magnet]) B. Batterien C. Doppelseitiges Klebeband DWM1301-Funktionsübersicht • Smart-Einrichtungs-Assistent • WLAN-Sicherheitstechnologie • Unterstützt Oplink Cloud-Server • Nutzbar für Türen, Fenster usw.
  • Seite 63 V 2.2.0t1b Einlegen der Doppelseitiges Klebeband Bewegungssensor-Plat anwenden Batterie zierung Tape Türsensor-Montage Fenstersensor-Montage Sensor-DWM1301-Installation Installation der Sensoren: 1. Jedes Tür- / Fenster-Sensor-Set besteht aus zwei Teilen. Nehmen Sie das größere Teil und drücken Sie mit geringer Kraft die kleine Lasche auf der Rückplatte nach außen und schieben Sie dann die Rückplatte nach oben.
  • Seite 64 V 2.2.0t1b Einheit in der Nähe der oberen Hälfte der großen Einheit ausgerichtet sein muss, und die empfohlene Breite von einem Bleistift oder einem Viertelzoll zwischen den Sensoren für die beste Leistung nicht überschritten werden darf. iii. Der Abstandshalter wird in Situationen genutzt, in denen das kleinere Stück zum größeren Stück hin erhöht werden muss, um einen guten Kontakt sicherzustellen.

  • Seite 65: Abdeckung Obere Lasche Entfernen Verwenden

    V 2.2.0t1b b.) Bewegungssensor Inhalt A. Bewegungssensor Batterie C. Doppelseitiges Klebeband Funktionsübersicht • Smart-Einrichtungs-Assistent • WLAN-Sicherheitstechnologie • Unterstützt Oplink Cloud-Server • Erkennt Bewegung innerhalb von einem 120-Grad-Winkel und 10 – 40 Fuß Passiv-infrarot, haustierimmun • • Batterie inklusive • Sabotageschalter •...

  • Seite 66: Einrichtung Und Wandmontage Des Bewegungssensors

    V 2.2.0t1b Bewegungssensor-Installation Einrichtung und Wandmontage des Bewegungssensors Schritt 1: Batterie einlegen a. Heben Sie die obere Lasche auf der Abdeckung, um die Abdeckung zu entriegeln und anzuheben. b. Legen Sie die Batterie unter Beachtung der Polarität (CR123A) ein und setzen Sie die Abdeckung wieder auf den Sensor.

  • Seite 67: Erster Test-Modus Und Stromsparmodus

    V 2.2.0t1b wurde, kann die durch den Sensor erfasste nächste Bewegung nur geschehen, nachdem der 3-Minuten-Countdown abgelaufen ist. Wenn / Falls Bewegung innerhalb der Abkühlphase erkannt wird, wird der 3-Minuten-Countdown neu starten. Erster Test-Modus und Stromsparmodus Der Bewegungssensor hat zwei Modi: Erster Test-Modus und Stromsparmodus •...

  • Seite 68: Drahtlose Sirene Einrichten

    V 2.2.0t1b c.) Sirene Inhalt A. Drahtlose Sirene mit Netzteil B. Befestigungsschrauben und Trockenmaueranker Funktionsübersicht • Smart-Einrichtungs-Assistent • WLAN-Sicherheitstechnologie • Unterstützt Oplink Cloud-Server • 60-Sekunden-Alarm bei Empfang des Befehls SIRENE EIN; stoppt sofort nach Erhalt des Befehls SIRENE • Vorinstallierte Backup-Batterie Sirenen-Installation Drahtlose Sirene einrichten a.

  • Seite 69: Drahtlose Sirene Installieren

    V 2.2.0t1b b. Verbinden Sie das Netzteil mit einer Steckdose. c. Sobald die Verbindung aufgebaut ist und funktioniert, kann die Sirene an die gewünschte Position bewegt werden. d. Die Sirene kommt mit vorinstallierten Backup-Batterien. Um die Backup-Batterien zu nutzen, ziehen und entfernen Sie die durchsichtigen Kunststoffstreifen, um denBatteriekontakt zu initiieren.

  • Seite 70: Technische Daten

    V 2.2.0t1b Anhang A Technische Daten  OPU Modell: OPU2120 Abmessungen: 159,1 mm x 120 mm x 35,5 mm Betriebstemperatur: 32°F bis 113°F (0°C bis 40°C) Frequenz: 2,4 bis 2,4835 GHz Sendegeschwindigkeit : 150 Mbps (Max) Kanal : 13 13 dbm, 15 dbm (Max) Sendeleistung : Lagertemperatur: -40°...

  • Seite 71: Usb-Speicherstick

    V 2.2.0t1b USB-Speicherstick  Modell: UST1100 Abmessungen: 34,6 mm x 12,2 mm x 4,5 mm 4,6g Gewicht: Kapazität: 16G Kommunikationsstandard : USB 2.0 Leistung Lesen: 20MB/s oder mehr Schreiben: 4,5MB/s oder mehr Betriebsspannung: 4,5-5.5V DC System: Windows/Mac OS Betriebstemperatur: 32° F bis 113° F (0° C bis 45° C) Lagertemperatur: -4°...
  • Seite 72 V 2.2.0t1b Netzwerkschnittstelle: 1 Ethernet 10/100BaseT (RJ45) LAN Verbindung Drahtlose Schnittstelle: EEE 802.11 b/g/n, WPA2-PSK 5 V 1 A Netzteil:  Tür-/Fenster-Sensor Modell: DWM1300 Betriebstemperatur: 32° F bis 113° F (0° C bis 45° C) Frequenz: 433,80 MHz – 434,1 MHz Modulation: ASK Sendeleistung: >-51 dBm (Testbedingung der Fertigung) Detektionsart: Magnettrennungs-Triggerfunktion...
  • Seite 73 V 2.2.0t1b Modell: DWM1301 Betriebstemperatur: 32° F bis 113° F (0° C bis 45° C) Frequenz: 433,92 MHz +/-150 KHz Modulation: ASK Sendeleistung: >= -16 dBm (Testbedingung bei der Fertigung) Detektionsart: Magnettrennungs-Triggerfunktion Magnet-Sensor-Gap aktiviert: ~25mm (Referenz) Stromquelle: CR123A 3V Standby-Strom: <3uA Betriebsstrom: <=15mA Anzeige für niedrigen Batteriestand: 2.1 V-2.35V Alarmmodus bei niedrigem Batteriestand: Alarme bei niedrigem...
  • Seite 74 V 2.2.0t1b Stromquelle: CR123A 3V Standby-Strom: <25uA PIR-Trigger-Strom: <=15mA Stromverbrauch: 1 Jahr (Ausgelöst zweimal täglich) Anzeige für niedrigen Batteriestand: 2.1 V-2.35V Alarmmodus bei niedrigem Batteriestand: Alarme bei niedrigem Batteriestand ertönen nur wenn ein Sensoralarm ausgelöst wird PIR-Trigger-Alarm: Sobald der Bewegungssensor ausgelöst wird, wird er einen 3-Minuten-Countdown starten und neu starten, wenn irgendeine Bewegung in diesem Zeitraum erkannt wird.

  • Seite 75: Fernbedienung

    V 2.2.0t1b  Fernbedienung Modell: RMC 1301 Strom: CR2032, 3V Batterie Stromverbrauch: >1 Jahr (Ausgelöst zweimal täglich) Knopf: „SCHARFSCHALTEN”, SCHARFSCHALTEN AN-Modus „UNSCHARFSCHALTEN”, SCHARFSCHALTEN AUS-Modus„Notfall”, Panikknopf Betriebsumgebung: 32° F bis 113° F (0° C bis 45° C) Lagertemperatur: -4° F bis 140° F (-20° C bis 60° C) RF-Frequenz: 433,92 MHz +/- 150 KHz Modulation: ASK Sendeleistung: >= -10 dBm (Testbedingung bei der...
  • Seite 76 V 2.2.0t1b Anhang B DHCP (Dynamic Host Configuration Protocol/Dynamisches Hostkonfigurationsprotokoll)- Einstellung des Routers Abb. 1: DHCP-Einstellung des Routers (Beispiel eines Routers: 2wire 2701HG-B) (1) Öffnen Sie einen Browser und geben Sie die IP-Adresse ein, wie etwa „192.168.XX“. Sie können diese Adresse auf der Rückseite des Routers finden. (2) Melden Sie sich bei Ihrem Router-Konto an.

  • Seite 77: Fcc-Erklärung

    V 2.2.0t1b FCC-Erklärung 1. Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers annulieren, das Gerät zu betreiben. Hinweis: Dieses Gerät wurde getestet und seine Konformität mit den Grenzwerten für ein Gerät der Klasse B gemäß...
  • Seite 78 V 2.2.0t1b Oplink Connected TripleShield Hardware Manual del Usuario Nota: Este manual aplica a diversos paquetes. Por tal motivo, algunas partes y algunos pasos pueden no pertenecer al paquete que usted ha adquirido. Oplink Communications, Inc.
  • Seite 79 V 2.2.0t1b Contenido TripleShield de un vistazo ..................3 Ensamble la estación OPU y conecte al enrutador……… ......5 Configure y encienda la Cámara IP............... 7 Coloque los sensores y encienda la sirena............. 10 a). Instale el sensor de puerta y ventana ..................10 b).

  • Seite 80: Tripleshield De Un Vistazo

    V 2.2.0t1b TripleShield de un vistazo Nombre Artículo Función producto (Unidad de Ofrece acceso inalámbrico y control de funciones procesamiento del sistema de seguridad mi Uplink) Cámara smart con característica de detección ajustable de movimiento y visión nocturna por Cámara IP infrarrojo con micrófono integrado.
  • Seite 81 V 2.2.0t1b Primera línea de defensa para rechazar a un Sirena intruso Control remoto Activa o desactiva el sistema de forma inalámbrica con botón de con la función integrada de botón de pánico para pánico emergencias Unidad Flash de Almacena información para las grabaciones de vídeo Advertencia: No deseche aparatos eléctricos al igual que la basura doméstica.

  • Seite 82: Ensamble La Estación Opu Y Conecte Al Enrutador

    V 2.2.0t1b ……… Ensamble la estación OPU y conecte al enrutador Contenido A. OPU B. Cable Ethernet C. Adaptador de corriente D. Unidad Flash de 16G Visión general de las funciones • Asistente configuración inteligente • Forma puente para comunicación todos dispositivos smart Oplink •...
  • Seite 83 V 2.2.0t1b Internet Instalación de la OPU con la unidad Flash a. Conecte la unidad Flash a la OPU b. Conecte la OPU al enrutador doméstico usando el cable Ethernet que se incluye. c. Conecte el adaptador de corriente a la OPU y a una toma de corriente. d.

  • Seite 84: Configure Y Encienda La Cámara Ip

    V 2.2.0t1b Configure y encienda la Cámara IP........ Contenido A. Cámara B. Soporte C. Adaptador de corriente D. Tornillos de montaje y de anclaje para pared de yeso Visión general de las funciones • Asistente de configuración inteligente • Video de alta calidad •...

  • Seite 85: Configuración De La Cámara

    V 2.2.0t1b Instalación de la cámara Configuración de la cámara a. Coloque la cámara a 5 pies (1,5 m) de la OPU para establecer conexión. b. Conecte el adaptador de corriente a la cámara. c. Conecte el adaptador de corriente a una toma de corriente (el LED superior se encenderá...
  • Seite 86 V 2.2.0t1b a. En el sitio deseado para el montaje de la cámara, asegure la base de acoplamiento de la cámara a la pared usando los tornillos incluidos. b. Utilice los tornillos de anclaje incluidos, de ser necesario. Paso 2: Monte la cámara a.

  • Seite 87: Coloque Los Sensores Y Encienda La Sirena

    V 2.2.0t1b Coloque los sensores y encienda la sirena ........................a). Instale el sensor de puerta y ventana Contenido • Juego del sensor de 2 piezas: 1 unidad grande (sensor) y 1 unidad pequeña (imán) • Baterías • Cinta de doble cara Visión general de las funciones de DWM1301 •...
  • Seite 88 V 2.2.0t1b Aplique cinta de doble cara Instalación de la batería Colocación del imán y el sensor Instale el sensor de la puerta Instale el sensor de ventana Instalación del sensor DWM1301 Para instalar los sensores: 1. Cada conjunto de sensor para puerta y ventana se compone de dos piezas. Tome la pieza más grande y ligeramente empuje la pequeña lengüeta de la placa trasera hacia afuera y deslice la placa trasera hacia arriba.
  • Seite 89 V 2.2.0t1b pequeña alineada cerca de la mitad superior de la unidad grande y sin exceder la anchura recomendada de un lápiz o un cuarto de pulgada entre los sensores, para un mejor desempeño. iii. El espaciador se utiliza en situaciones donde la pieza más pequeña necesita ser elevada hacia la pieza más larga para asegurar un contacto adecuado.

  • Seite 90: B). Sensor De Movimiento

    V 2.2.0t1b b). Sensor de movimiento Contenido A. Sensor de movimiento B. Batería C. Cinta de doble cara Visión general de las funciones • Asistente de configuración inteligente • Tecnología de seguridad inalámbrica • Soporta el servidor de Oplink en la nube •...
  • Seite 91 V 2.2.0t1b Instalación del sensor de movimiento Configuración y montaje en la pared del sensor de movimiento Paso 1: Inserte la batería a. Levante la lengüeta superior para liberar y quitar la cubierta. b. Inserte la batería observando la polaridad (CR123A), y remplace la cubierta sobre el sensor. Paso 2: Instale el sensor de movimiento a.
  • Seite 92 V 2.2.0t1b Modo de prueba inicial y modo de ahorro de energía El sensor de movimiento tiene 2 modos: Modo de prueba inicial y modo de ahorro de energía. • El modo de prueba inicial ocurre durante la primera hora después de que se haya colocado una batería en el dispositivo, como el caso durante la instalación inicial del sistema.

  • Seite 93: C). Sirena

    V 2.2.0t1b c). Sirena Contenido A. Sirena inalámbrica con adaptador de corriente B. Tornillos de montaje y de anclaje para pared de yeso Visión general de las funciones • Asistente de configuración inteligente • Tecnología de seguridad inalámbrica • Soporta el servidor de Oplink en la nube •...
  • Seite 94 V 2.2.0t1b d. La sirena viene con baterías de respaldo preinstaladas. Para usar las baterías preinstaladas, jale y retire la tira de plástico transparente para iniciar el contacto de la batería. Montaje de la sirena inalámbrica a. Use la cinta de doble cara o los tornillos para montar la sirena en la ubicación deseada. b.

  • Seite 95: Apéndice A

    V 2.2.0t1b Apéndice A Especificaciones  OPU Modelo: OPU2120 Dimensiones: 159,1 mm x 120 mm x 35,5 mm Temperatura de operación: 32° F a 113° F (0° C a 40° C) Frecuencia: 2,4-2,4835 GHz Velocidad de transmisión: 150Mbps (Max) Canal 13 Potencia de transmisión: 13dbm, 15dbm (Máx.) Temperatura de almacenamiento: -40°...

  • Seite 96: Cámara

    V 2.2.0t1b Modelo: UST1100 Dimensiones: 34,6 mm x 12,2 mm x 4,5 mm Peso: 4,6g Capacidad: 16G Estándar de comunicación: USB 2.0 Desempeño: Lectura: arriba de 20MB/segundo Escritura: arriba de 4,5MB/segundo Voltaje de operación: 4,5-5,5VDC Sistema: Windows/Mac OS Temperatura de operación: 32° F a 113° F (0° C a 45° C) Temperatura de almacenamiento: -4°...

  • Seite 97: Sensor De Puerta Y Ventana

    V 2.2.0t1b Adaptador de corriente: 5V, 1A  Sensor de puerta y ventana Modelo: DWM1300 Temperatura de operación: 32° F a 113° F (0° C a 45° C) Frecuencia: 433,80MHz – 434,1-MHz Modulación: ASK Potencia de transmisión: > -51dBm (Condiciones de prueba del fabricante) Tipo de detección: Función de desencadenado de separación magnética Separación activada de sensor del imán: ~11mm (Referencia)

  • Seite 98: Sensor De Movimiento

    V 2.2.0t1b Temperatura de operación: 32° F a 113° F (0° C a 45° C) Frecuencia: 433,92MHz +/-150KHz Modulación: ASK Potencia de transmisión: > -16dBm (Condiciones de prueba del fabricante) Tipo de detección: Función de desencadenado de separación magnética Separación activada de sensor del imán: ~25mm (Referencia) Alimentación: CR123A 3V Corriente en espera: <3uA...

  • Seite 99: Sirena

    V 2.2.0t1b Corriente en espera: <25uA Corriente de PIR desencadenado: <=15mA Consumo de energía: 1 año (desencadenada dos veces al día) Indicador de nivel bajo de la batería: 2,1 V-2,35V Modo de alarma de batería baja: Alarma de batería baja solo cuando se desencadena el sensor de alarma Alarma de PIR desencadenado: Una vez que el sensor de...

  • Seite 100: Control Remoto

    V 2.2.0t1b  Control Remoto: Modelo: RMC 1301 Alimentación: Batería de 3V CR2032 Consumo de energía: >1 año (desencadenada dos veces al día) Botón: “ACTIVAR”, modo activado ENCENDIDO “DESACTIVAR”, modo activado APAGADO Botón de pánico de "emergencia" Ambiente de operación 32° F a 113° F (0° C a 45° C) Temperatura de almacenamiento: -4°...

  • Seite 101: Declaración De La Comisión Federal De Comunicaciones (Fcc)

    V 2.2.0t1b Fig. 1 Configuración del DHCP del enrutador (Enrutador de ejemplo: 2wire 2701HG-B) (1) Abra un navegador e introduzca su dirección IP, por ejemplo "192.168.x.x". Puede encontrar esta dirección en la parte posterior del enrutador. (2) Inicie sesión en la cuenta de su enrutador. Consulte su manual del usuario o la documentación si no conoce las credenciales para inicio de sesión.
  • Seite 102 V 2.2.0t1b NOTA: Este equipo ha sido sometido a pruebas y cumple con los límites de un dispositivo digital Clase B, de acuerdo con el apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer protección razonable contra interferencias dañinas en instalaciones residenciales. Este equipo genera, usa y puede irradiar energía de radiofrecuencia;...
  • Seite 103 V 2.2.0t1b Oplink Connected TripleShield Hardware Gebruiksaanwijzing Opmerking: Deze gebruiksaanwijzing is bedoeld voor meerdere pakketten. Hierdoor kan het zijn dat sommige secties en stappen niet van toepassing zijn op het pakket dat u hebt aangeschaft. Oplink Communications, Inc. Oplink Communications, Inc.
  • Seite 104 V 2.2.0t1b Inhoudsopgave Kort overzicht TripleShield ..............3 OPU Station assembleren en aansluiten op de router ………....5 IP-camera instellen en inschakelen ……………..……..…..…....7 Plaats de sensoren, en schakel de sirene in…………………..………… 10 ..........10 Sensor voor deuren en ramen installeren b.) Bewegingssensor .....................

  • Seite 105: Kort Overzicht Tripleshield

    V 2.2.0t1b Kort overzicht TripleShield Artikel Naam product Functie Draadloze toegang en regel- OPU (Oplink Processing functie van mi Unit) beveiligingssysteem Slimme camera met een aanpasbare functie voor detecteren van bewegingen en IP-camera infrarood nachtkijkapparaat met ingebouwde microfoon. Detecteert en waarschuwt de...
  • Seite 106 V 2.2.0t1b Sensor voor deuren en ramen De eerste verdedigingslinie voor Sirene het verdrijven van een inbreker. Schakelt draadloos het systeem in- Afstandsbediening of uit met een ingebouwde met noodknop noodknopfunctie. Data-opslag voor video-opnames 16G Flashdrive Waarschuwing: Gooi elektrische apparatuur niet weg met het ongesorteerde gemeentelijk huisvuil. Breng elektrische apparaten weg naar het gemeentelijk inzamelpunt.
  • Seite 107 V 2.2.0t1b OPU Station assembleren en aansluiten op router ………….……….…….………….…….…….…….…... Inhoudsopgave A. OPU B. Ethernetkabel C. Voedingsadaptor D. 16G Flashdrive Overzicht functies • Slimme instelwizard • Creëer een systeem voor alle slimme Oplink apparaten • Voor draadloze toegang en de regelfunctie van het Oplink Connected-systeem •...
  • Seite 108 V 2.2.0t1b Internet OPU installeren met flashdrive a. Sluit de flashdrive aan op de OPU. b. Sluit via de meegeleverde Ethernetkabel de OPU aan op uw router. c. Sluit de voedingsadaptor aan op de OPU en een stopcontact. d. Schakel de DHCP-instellingen van de router in (raadpleeg Bijlage B voor de DHCP-instellingen van de router).

  • Seite 109: Ip-Camera Instellen En Inschakelen

    V 2.2.0t1b IP-camera instellen en inschakelen ……………..….. Inhoudsopgave A. Camera B. Beugel C. Voedingsadaptor D. Schroeven en muurankers Overzicht functies • Slimme instelwizard • Video's van hoge kwaliteit • Ingebouwde antenne en microfoon • Werkt met Oplink-cloudserver • Dag-/nachtkijker • Gaat automatisch opnemen als er gebeurtenissen worden gestart.
  • Seite 110 V 2.2.0t1b De camera installeren De camera instellen a. Plaats de camera binnen 1,5 meter van de OPU om de verbinding te kunnen maken. b. Sluit de voedingsadaptor aan op de camera. c. Sluit de voedingsadaptor aan op een stopcontact (de LED aan de bovenkant zal onafgebroken amber gaan branden).
  • Seite 111 V 2.2.0t1b toonbank te plaatsen zodat het een goed overzicht heeft. Dankzij de infrarood nachtkijker is 's nachts bewaken een fluitje van een cent. Stap 1: Het steunstuk van de camera installeren a. Monteer, met behulp van de meegeleverde schroeven, het steunstuk van de camera vast op de plek waar u de camera wilt hebben.

  • Seite 112: Plaats De Sensoren, En Schakel De Sirene In

    V 2.2.0t1b Plaats de sensoren, en schakel de sirene in ……… a.) Sensor voor deuren en ramen installeren Inhoudsopgave A. Sensorkit (2 stukken, 1 grote eenheid [sensor] en 1 kleine eenheid [magneet]) B. Batterijen C. Dubbelzijdig plakband Overzicht functies DWM1301 •...
  • Seite 113 V 2.2.0t1b Batterijen Dubbelzijdig plakband Positioneren Deursensor bevestigen Raamsensor bevestigen DWM1301-sensor installeren De sensoren installeren: 1. Elke deur-/raamsensor bestaat uit twee onderdelen. Druk voorzichtig het kleine uitsteeksel op de achterplaat van de grote eenheid naar buiten toe, en schuif de achterplaat naar boven.
  • Seite 114 V 2.2.0t1b de deur. ii. Plaats de kleine eenheid op het beweegbare deel van de deur waarbij de klein eenheid recht tegenover de bovenhelft van de grote eenheid moet worden geplaatst, waarbij u erop moet letten dat het niet de aanbevolen breedte van een potlood tussen de sensoren overschrijdt voor de beste prestaties.

  • Seite 115: B.) Bewegingssensor

    V 2.2.0t1b b.) Bewegingssensor Inhoudsopgave A. Bewegingssensor B. Batterij C. Dubbelzijdig plakband Overzicht functies • Slimme instelwizard • Draadloze beveiligingstechnologie • Werkt met Oplink-cloudserver • Detecteert beweging tot 120 graden, 3 - 12 meter. • Passief infrarood, immuun voor huisdieren •...
  • Seite 116 V 2.2.0t1b Bewegingssensor instellen en aan een muur bevestigen Stap 1: Batterij plaatsen a. Til het bovenuitsteeksel omhoog om de kap los te maken en te verwijderen. b. Plaats de batterij (let daarbij op de polariteit (CR123A), en plaats de kap weer op de sensor.
  • Seite 117 V 2.2.0t1b • De initiële testmodus vindt plaats tijdens het eerste uur nadat er een batterij in het apparaat is geplaatst, net als tijdens de eerste installatie van het systeem. De LED zal gaan knipperen als er binnen dit uur beweging wordt gedetecteerd door de bewegingssensor.

  • Seite 118: C.) Sirene

    V 2.2.0t1b c.) Sirene Inhoudsopgave A. Draadloze sirene met voedingsadaptor B. Schroeven en muurankers Overzicht functies • Slimme instelwizard • Draadloze beveiligingstechnologie • Werkt met Oplink-cloudserver • Het alarm gaat 60 seconden af als SIREN ON wordt ontvangen; stopt onmiddellijk bij het ontvangen van SIREN OFF.
  • Seite 119 V 2.2.0t1b c. Zodra de verbinding is gemaakt en functioneert, kan de sirene naar de gewenste locatie worden gebracht. d. De sirene wordt geleverd met reeds geïnstalleerde back-upbatterijen. Haal de plastic strook eruit zodat de batterijen contact kunnen maken en u gebruik kunt maken van de back-upbatterijen.

  • Seite 120: Bijlage A

    V 2.2.0t1b Bijlage A Specificaties  OPU Model: OPU2120 Afmetingen: 159,1 mm x 120 mm x 35,5 mm ° C tot 40° C Werktemperatuur: Frequentie: 2,4-2,4835 GHz Overdrachtssnelheid: 150Mbps (Max.) Kanaal: 13 TX-voeding: 13dbm, 15dbm(Max.) Opbergtemperatuur: -40° C tot 70° C Netwerkprotocollen: DHCP, Auto IP-adres Netwerkinterface: Een 10/100Mbps LAN/WAN Verwisselbare poort,...

  • Seite 121: Flashdrive

    V 2.2.0t1b  Flashdrive Model: UST1100 Afmetingen: 34,6 mm x 12,2 mm x 4,5 mm Gewicht: 4,6g Capaciteit: 16G Communicatienorm: USB 2.0 :20MB/sec hoger Lezen Prestaties: Schrijven: 4,5MB/sec hoger Werkvoltage: 4,5-5,5VDC Systeem: Windows/Mac OS Werktemperatuur: 0° C tot 45° C Opbergtemperatuur: -20°...

  • Seite 122: Sensor Voor Deuren En Ramen

    V 2.2.0t1b 5V,1A Voedingsadaptor:  Sensor voor deuren en ramen Model: DWM1300 Werktemperatuur: 0 ° C tot 45° C 433,80MHz – 434,1-MHz Frequentie: Modulatie: VRAGEN > -51dBm Testconditie fabrikant) Overdrachtsvoeding: Detectietype: Triggerfunctie magnetische afscheiding Magnetisch sensorgat geactiveerd: ~11mm (referentie) Voedingsbron: 1,5V*2pcs“AAA” Lithium en ijzer Disulfide batterij Stroom stand-by: <10uA (@3,3VDC) Werkstroom: <18mA (@3,3VDC)

  • Seite 123: Bewegingssensor

    V 2.2.0t1b Model: DWM1301 Werktemperatuur: 0 ° C tot 45° C Frequentie: 433,92MHz +/-150KHz Modulatie: VRAGEN >= -16dBm (Testconditie fabrikant) Overdrachtsvoeding: Triggerfunctie magnetische afscheiding Detectietype Magnetisch sensorgat geactiveerd: ~25mm (referentie) Voedingsbron: CR123A 3V Stroom stand-by: <3uA Werkstroom: <=15mA Waarschuwingsindicator batterij: 2,1 V-2,35V Modus Batterij bijna leeg: Batterijalarm wordt pas actief als er een ander alarm af gaat.

  • Seite 124: Sirene

    V 2.2.0t1b PIR-triggerstroom <=15mA Energieverbruik: 1 jaar (twee keer per dag getriggerd) Waarschuwingsindicator batterij: 2,1 V-2,35V Modus Batterij bijna leeg: Batterijalarm wordt pas actief als er een alarm af gaat. PIR-triggeralarm: Zodra de bewegingssensor wordt getriggerd, zal het 3 minuten gaan aftellen en opnieuw beginnen als er een beweging wordt gedetecteerd binnen deze periode.

  • Seite 125: Afstandsbediening

    V 2.2.0t1b  Afstandsbediening Model: RMC 1301 Voeding: CR2032, 3V batterij Energieverbruik: >1 jaar (twee keer per dag getriggerd) Knop: “ARM”, ARM ON-modus “DISARM”, ARM OFF-modus “Noodknop” voor noodsituaties Werkomgeving: 0° C tot 45° C Opbergtemperatuur: -20° C tot 60° C RF-frequentie: 433,92 MHz +/- 150 KHz Modulatie: VRAGEN Overdrachtsvoeding: >= -10dBm (testconditie fabrikant)

  • Seite 126: Bijlage B

    V 2.2.0t1b Bijlage B DHCP (Dynamic Host Configuration Protocol) instelling van de router Afb.1 DHCP-instelling van de router (voorbeeld van router: 2wire 2701HG-B) (1) Open een browser en voer uw IP-adres in, bijvoorbeeld: "192.168.X.X". Het adres staat op de achterkant van de router. (2) Log in op het account van uw router.

  • Seite 127: Fcc-Verklaring

    V 2.2.0t1b FCC-verklaring 1. Waarschuwing: Wijzigingen of modificaties die niet uitdrukkelijk zijn goedgekeurd door de partij verantwoordelijk voor de compliance kunnen tot gevolg hebben dat de gebruiker het recht verliest om dit apparaat te gebruiken. OPMERKING: Deze apparatuur is getest en voldeed aan de beperkingen van een digitaal apparaat uit Categorie B, in overeenstemming met Deel 15 van de FCC Regels.
  • Seite 128 V 2.2.0t1b 3. Bij dit apparaat moet gebruik worden gemaakt van afgeschermde kabels zodat het voldoet aan de Class B FCC-limieten. Oplink Communications, Inc.

Diese Anleitung auch für:

Opu2120Ust1100Dwm1300Dwm1301Srn1300Pir1301 ... Alle anzeigen
