Gigahertz Solutions HF59B Bedienungsanleitung

Hf-analyser
Vorschau ausblenden Andere Handbücher für HF59B:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
HF59B
27 MHz
(UBB27)
Deutsch
Seite 1
English
Page 20
/ 700 MHz
(LogPer)
HF-Analyser
Hochfrequenz-Analyser für Frequenzen von
700 MHz bis 2,7 (3,3) GHz
Bedienungsanleitung
RF-Analyser
High Frequency Analyser for Frequencies
from 700 MHz to 2.7 (3.3) GHz
Manual
- 2,7 GHz
(3,3 GHz: -3dB)
M a d e in G e r m a n y
Rev.8.0, 2112

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gigahertz Solutions HF59B

Inhaltszusammenfassung für Gigahertz Solutions HF59B

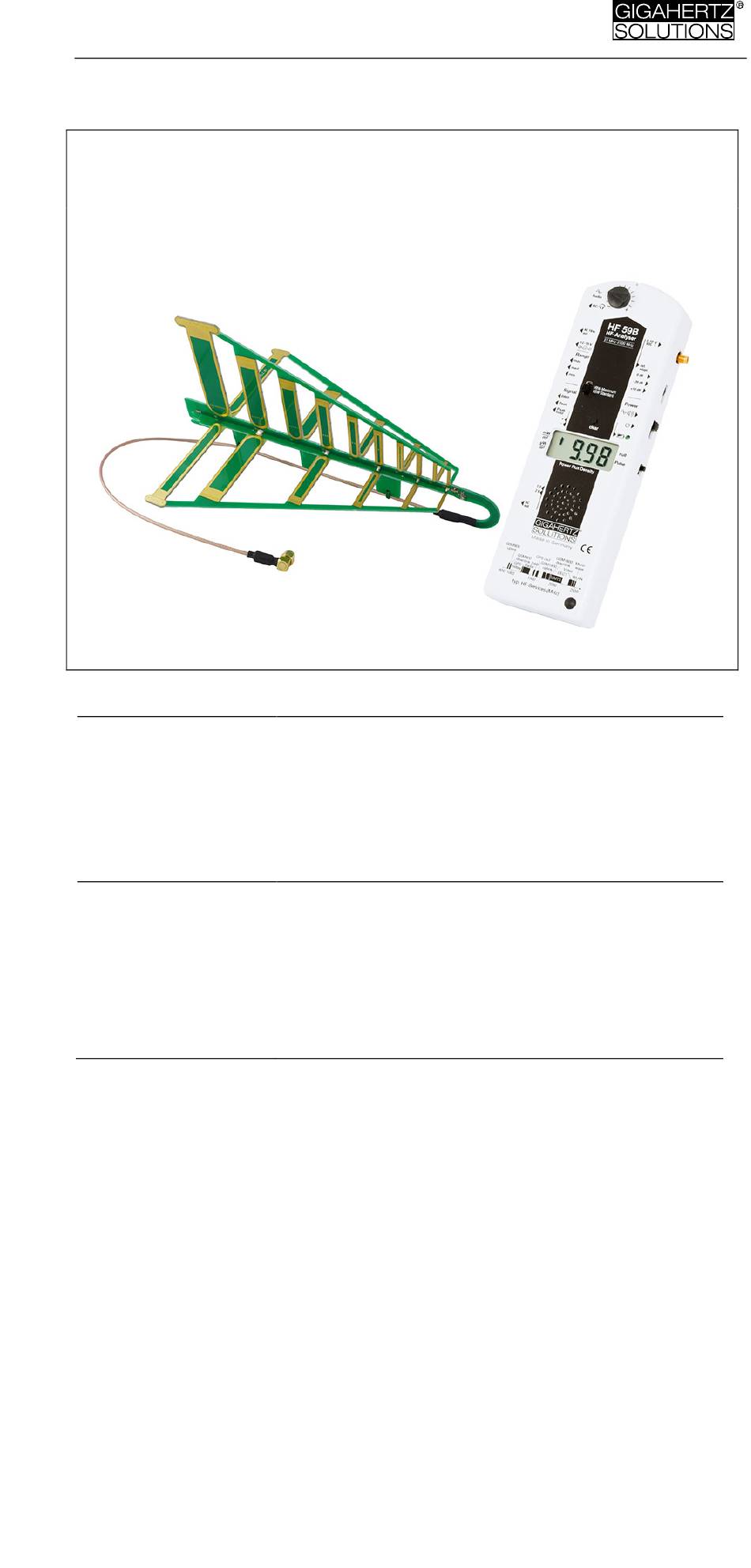

  • Seite 1 M a d e in G e r m a n y HF59B 27 MHz / 700 MHz - 2,7 GHz (UBB27) (LogPer) (3,3 GHz: -3dB) HF-Analyser Deutsch Hochfrequenz-Analyser für Frequenzen von Seite 1 700 MHz bis 2,7 (3,3) GHz...
  • Seite 2 M a d e in G e r m a n y Danke! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache Bewertung Ihrer Belastung hochfrequenter („HF“) Strahlung gemäß den Empfeh- lungen der Baubiologie.

  • Seite 3: Inhaltsverzeichnis

    Wichtig: Antennenkabel nicht knicken! An beiden Enden des Antennenkabels sind Ferritröhrchen zur Ver- besserung der Antenneneigenschaften aufgesteckt. Der Anschluss der Omni-Antenne UBB27 (optional zum HF59B er- hältlich) ist in deren Bedienungsanleitung beschrieben. Überprüfung der Akkuspannung Wenn die „Low Batt.”-Anzeige senkrecht in der Mitte des Displays an- gezeigt wird, so ist keine zuverlässige Messung mehr gewährleistet.

  • Seite 4: Funktions- Und Bedienelemente

    HF-Messung kurz zusammengefasst. Wenn Ihnen diese nicht geläufig sind, so sollten Sie dieses Kapitel keinesfalls übersprin- gen, da sonst leicht gravierende Fehler in der Messung unterlaufen können. Funktions- und Bedienelemente 1) Lautstärkeregler für die Audioanalyse Seite 2 © Gigahertz Solutions GmbH...

  • Seite 5: Inhalt Der Verpackung

    (so lange drücken, bis der Wert nicht weiter zurückgeht!) 15) Schiebeschalter zur Wahl der Videobandbreite. Standardeinstellung = „VBW Standard“. Die Schalter selten benötigter Funktionen sind abgesenkt! Inhalt der Verpackung Messgerät, Aufsteckbare Antenne mit Antennenkabel, Akkupack (im Gerät), Netzgerät, Bedienungsanleitung © Gigahertz Solutions GmbH Seite 3...

  • Seite 6: Eigenschaften Hochfrequenter Strahlung

    45° Ebene gemessen werden. Die aufgesteckte Antenne misst die vertikal polarisierte Ebene, wenn die Oberseite (Display) des Messgerätes waagerecht positioniert ist. Ein besonderes Merk- mal der mitgelieferten logarithmisch-periodischen Antenne ist die be- sonders gute Entkopplung zwischen vertikaler und horizontaler Ebene. Seite 4 © Gigahertz Solutions GmbH...

  • Seite 7: Und Konsequenzen Für Die Durchführung Der Messung

    ändert sich meist nur, wenn sich an den Strahlungsquellen etwas än- dert, ist also repräsentativer für die Beurteilung der Belastung. Die folgenden Beschreibungen beziehen sich auf die Immissions- messung, d.h. auf die Ermittlung der für den Grenzwertvergleich re- levanten, summarischen Leistungsflussdichte. © Gigahertz Solutions GmbH Seite 5...

  • Seite 8: Vorbemerkung Zur Antenne

    Auf dem Display wird immer die gesamte Leistungsflussdichte am Messort angezeigt, in die Richtung, auf welche die Antenne zeigt. Da das HF59B auch Frequenzen unter 700 MHz empfängt, ist dieser Filter hier nicht integriert, sondern als HP700 extern vorschaltbar. Dieser kleine Filter wird als Durchgangsstecker zwischen Antennen- eingang und das Antennenkabel geschraubt.
  • Seite 9 M a d e in G e r m a n y neben dem Display werden diese Sender und somit auch das „Knat- tern“ ausgeblendet. Um mit dem HF59B auch Frequenzen unter 700 MHz quantitativ zu messen, ist aus dem Hause Gigahertz Solutions die aktive, horizontal isotrope Ultrabreitbandantenne (auch „Omni-Antenne“) UBB27_G3 von 27 MHz bis über 3,3 GHz erhältlich.

  • Seite 10: Schritt-Für-Schritt-Anleitung Zur Durchführung Der Messung

    - durch Drehen um bis zu 90° nach links oder rechts um die Mess- gerätelängsachse, um die Polarisationsebene der Strahlung zu be- rücksichtigen. Bei Verwendung der UBB27 ist dieser Schritt nur nö- tig, wenn Einstrahlungen direkt von oben oder unten zu erwarten sind (mehrstöckige - bzw. Mehrfamilienhäuser). Seite 8 © Gigahertz Solutions GmbH...
  • Seite 11 Kombination mit „Peak hold“ wird sich nach einiger Zeit sogar ein Gleichgewichtswert von teils deutlich über 100 ergeben. Dabei gilt (für Nichtfachleute überraschenderweise): „Je höher desto besser“, denn umso höher ist die reale Videobandbreite, und folglich umso kürzere Pulsbreiten können damit gemessen werden. © Gigahertz Solutions GmbH Seite 9...

  • Seite 12: Messbereiche

    µW/m² .001 - 1.999 µW/m² Um möglichst große Leistungsflussdichten noch ohne Dämpfungsglied darstellen zu können liegt zwischen „med“ und „max“ ein Faktor 100. Aus technischen Gründen muss hier mit den größten Toleranzen gerechnet werden. Seite 10 © Gigahertz Solutions GmbH...
  • Seite 13 Mittelwerterfassung. Sie sind nicht gültig, wenn anstelle des Mittelwertes nur der Momentanwert des modulierten HF-Signals angezeigt wird, was bei den meisten Geräten auf dem Markt der Fall ist, auch wenn lt. Spezifikation der Mittelwert angezeigt wird. © Gigahertz Solutions GmbH Seite 11...

  • Seite 14: Bewertung Unterschiedlicher Funkdienste

    Bewertung unterschiedlicher Funkdienste Als Standard verwenden Sie bitte die Einstellungen „Peak hold“ und „VBW Standard“ Das HF59B zeigt auf dem Display die summarische Leistungsfluss- dichte an, und zwar im Frequenzbereich der am weitesten verbreite- ten digitalen Funkdienste (ohne Berücksichtigung eventueller Crest- faktoren).
  • Seite 15 Korrekturfaktoren auf Dauer nicht über zehn hinausgehen werden. Bei TETRA ist ein Faktor 2, bei WLAN-Standby („Knattern“) ein Faktor 4 zur Korrek- tur ausreichend. Dabei gilt systemimmanent: Je höher die Videobandbreite desto höher das ange- zeigte Rauschen. © Gigahertz Solutions GmbH Seite 13...

  • Seite 16: Identifikation Der Hf-Einfallstellen

    (Peak hold/VBW Standard), verweilen Sie so lange an derselben Stelle und beobachten die Anzeige, bis die Pulse auftreten. Das HF59B hat eine patentierte Schaltung, welche die schnellen An- stiegszeiten der Pulse auch in der Schalterstellung „+“ für den „Peak hold“ verfälschungsfrei erfasst.

  • Seite 17: Auffälligkeit

    Ein problemloser Handy-oder WLAN-Empfang ist auch noch bei deut- lich geringeren Leistungsflussdichten als dem strengen Richtwert des SBM für gepulste Strahlung möglich, nämlich bei Werten um 0,01µW/m². Audio-Modulationsanalyse Zur Identifizierung der Verursacher von HF-Strahlung dient die Au- dioanalyse des amplitudenmodulierten Signalanteils. Klangbeispiele © Gigahertz Solutions GmbH Seite 15...
  • Seite 18 übersehen. Deshalb werden etwaige ungepulste Signalanteile mit einem gleichmäßigen Knatterton „markiert“, welcher in der Lautstärke proportional zum An- teil am Gesamtsignal ist. Die „Markierung“ hat eine Grundfrequenz Seite 16 © Gigahertz Solutions GmbH...

  • Seite 19: Benutzung Der Signalausgänge

    2 Volt DC an. Unsere Datenlogger NFA 1000 und NFA 30M sind hier- für optimal geeignet. Weiterführende Analysen Vor Gigahertz Solutions erhältlich:  Frequenzfilter für eine genauere Unterscheidung unterschiedlicher Quellen.  Messgeräte für HF bis 6 GHz / 10 GHz: Für die Analyse noch hö- herer Frequenzen ist das HFW35C (2,4 - 6 GHz) sowie das HFW59D (2,4 - 10 GHz) erhältlich.

  • Seite 20: Akkumanagement

    Jahre Garantie auf Funktions- und Verarbeitungsmängel. Das Basisgerät ist ausdrücklich nicht sturzsicher: Aufgrund des schwe- ren Akkupacks und der großen Zahl bedrahteter Bauteile können Schäden in diesem Falle nicht ausgeschlossen werden. Sturzschäden sind daher durch die Garantie nicht abgedeckt. Seite 18 © Gigahertz Solutions GmbH...

  • Seite 21: Functions And Controls

    … and Consequences for Measurements Step-by-Step Instruction to HF-Measurement Guidelines, Limiting and Precautionary Values Audio Analysis of Modulation Use of Signal Outputs Further Analysis Battery Management Warranty, Service Address Conversion Tables outside back cover Functions and Controls © Gigahertz Solutions GmbH Seite 19...

  • Seite 22: Contents Of The Package

    Switch for selection of the Video Bandwidth. Standard setting: “VBW Standard” Switches for rarely used functions are recessed in the casing of the instrument. Contents of the package Meter, attachable antenna incl. cable, rechargeable battery pack (in the meter), mains adapter, manual. Seite 20 © Gigahertz Solutions GmbH...

  • Seite 23: Getting Started

    Both ends of the antenna cable are equipped with small ferrite-rolls to improve the antenna characteristics. Do not remove them! The connection of the omni-antenna UBB27 (available as optional accessory for the HF59B, but included in the HFE59B-kit) is described in the respective manual. Checking Battery Status If the “Low Batt”...

  • Seite 24: Properties Of Hf Radiation

    In particular, how- ever, the worldwide extremely rapid expansion of the cellular phone networks (LTE, 5G) as well as wireless LAN hotspots have a consider- able impact on the exposure levels. Seite 22 © Gigahertz Solutions GmbH...
  • Seite 25 As the LogPer Antenna provided with this instrument is shielded against ground influences one should “aim” about 10 degrees below the emitting source one wants to measure. This is to avoid distortions of the reading. © Gigahertz Solutions GmbH Seite 23...
  • Seite 26 As the HF59B picks up frequencies below 700 MHz, it has no inte- grated high pass filter. However, the filter HP700 is available for exter- nal connection if needed, and is to be placed between the antenna en- try and the antenna cable.

  • Seite 27: Step-By-Step Instruction To Hf-Measurement

    Hold the HF analyser by the slightly outstretched arm with your hand at the bottom end of the instrument. In the area of a local maximum, the positioning of the HF analyser should now be changed until the highest power density (i.e. the most © Gigahertz Solutions GmbH Seite 25...
  • Seite 28 It is suggested that measurements should be taken at different times during the day / week in order to find out the times of highest traffic. Seite 26 © Gigahertz Solutions GmbH...
  • Seite 29 In order to maximize the display of power flux densities without having to apply an attenuator, there is a factor of 100 between “med” and “max”. For technical reasons large tolerances are to be expected. . © Gigahertz Solutions GmbH Seite 27...

  • Seite 30: Measurement Ranges

    10) + (9 x 0)) / 10). With the switch set to “Peak” or “Peak hold”, the display will show the “RMS value during the pulse”, which is a common practice in the build- ing biology. Seite 28 © Gigahertz Solutions GmbH...
  • Seite 31 Please use “Peak hold” and “VBW standard ” as standard settings. The HF59B displays show the sum of the total power density within the frequency range of the most common digital radio services. This Users of meters produced by other manufacturers please note: The a.m. conclu- sions are only feasible for recordings of the true mean value.
  • Seite 32 10. For TETRA a factor of 2, and for WLAN (“standby-rattling”) a factor of 4 will be enough. Seite 30 © Gigahertz Solutions GmbH...
  • Seite 33 The HF59B has a patented circuitry that allows for the exact measure- ment of the extra fast rise times of the bursts even in the “+”-setting for Peak hold.

  • Seite 34: Guidelines, Limiting And Precautionary Values

    (VHF, short Please note: In this position the readings on the LCD only indicate relative highs and lows that cannot be interpreted in absolute terms. Seite 32 © Gigahertz Solutions GmbH...

  • Seite 35: Audio Analysis Of Modulation

    For comparison reasons you are well advised to take measurements during high-traffic times, as well as some times during the night, in order to get familiarized with the differ- ent noises. © Gigahertz Solutions GmbH Seite 33...

  • Seite 36: Use Of Signal Outputs

    The DC output is meant for a long-term recording of the display value. If “Full Scale” is displayed, it has 1 or 2 VDC output. Our data loggers NFA1000 and NFA30M are perfectly suitable for this. Seite 34 © Gigahertz Solutions GmbH...

  • Seite 37: Further Analysis

    M a d e in G e r m a n y Further Analysis / Optional Accessories: Available from Gigahertz Solutions:  A Frequency filter for a more specific differentiation of the various sources.  Meters for HF from 2.4 to 6 or 10 GHz allowing the analysis of even higher frequencies, i.e.
  • Seite 38 M a d e in G e r m a n y © Gigahertz Solutions GmbH...
  • Seite 39 M a d e in G e r m a n y © Gigahertz Solutions GmbH...

  • Seite 40: Conversion Tables

    16,2 70,0 7000 1624 0,80 17,4 80,0 8000 1737 0,90 18,4 90,0 9000 1842 Hersteller / Manufacturer: Gigahertz Solutions GmbH Im Kessel 2, 90579 Langenzenn, GERMANY +49 (0) 9101 9093-0 info@gigahertz-solutions.de www.gigahertz-solutions.de / .com DRU0202 2112 © Gigahertz Solutions GmbH...
